5 Zadania przy maszynie Instrukcj a eksploatacji SIPLACE seria X 5.10 Uzbrajanie modu ł ów podajnikowych Od wersji oprogramowania 710.0 Wydanie 12/2016 300 Wyci ą gn ąć foli ę kryj ą c ą z boku wzd ł u ż okienka odbior…
Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie
Od wersji oprogramowania 710.0 Wydanie 12/2016 5.10 Uzbrajanie modułów podajnikowych
299
5
Rys. 5.10 - 5 Okienko odbiorcze modułu podajnika pasa
(1) Wyjmowana podpora pasa (patrz rozdział 5.10.4.4, strona 301)
(2) Okienko pobrania
(3) Krawędź ściągająca do folii kryjącej
(4) Strefa odbioru podzespołów
(5) Dźwignia do unoszenia i ryglowania okienka odbiorczego
W polu obsługi nacisnąć przycisk DO PRZODU (poz. 1 na rys. 5.10 - 6) tak długo, aż miejsce
zagięcia folii kryjącej znajdzie się w obszarze pobierania (poz. 4 na rys. 5.10 - 5
) podzespo-
łów.
5
Rys. 5.10 - 6 Pole obsługi modułu podajnikowego 8 mm
(1) Przycisk NAPRZÓD do transportowania pasa naprzód
(2) Przycisk WSTECZ do wstecznego transportu pasa
(3) Przycisk FOLIA do naprężania folii kryjącej
Przesunąć dźwignię (poz. 5 na rys. 5.10 - 5, strona 299) do przodu, aby okienko odbiorcze
(poz. 2 na rys. 5.10 - 5
, strona 299) podnieść w pierwsze położenie blokowania.
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.10 Uzbrajanie modułów podajnikowych Od wersji oprogramowania 710.0 Wydanie 12/2016
300
Wyciągnąć folię kryjącą z boku wzdłuż okienka odbiorczego do przodu i pod okienkiem od-
biorczym.
Cofnąć folię kryjącą, aż dojdzie do krawędzi ściągającej (poz. 3 na rys. 5.10 - 5, strona 299).
5
Cofnąć dźwignię (poz. 5 na rys. 5.10 - 5, strona 299), aby opuścić okienko odbiorcze.
Przeprowadzić folię kryjącą przez kołyskę folii kryjącej (poz. 2 na rys. 5.10 - 7) aż do kółek
podbijających folię (poz. 1 na rys. 5.10 - 7
).
5
Rys. 5.10 - 7 Doprowadzanie folii kryjącej do kółek podbijających folię kryjącą
(1) Kółka podbijające folię kryjącą
(2) Folia kryjąca
5
W polu obsługi nacisnąć przycisk FOLIA (poz. 3 na rys. 5.10 - 6, strona 299) tak długo, aż
folia kryjąca zostanie naprężona. Kołyska folii kryjącej przechyli się do dołu i zatrzyma silnik
napędowy.
Utnij pas równo na przednim końcu modułu podajnikowego.
WSKAZÓWKA
Opuść okienko odbiorcze dopiero, gdy folia kryjąca zetknie się z krawędzią ściąga-
jącą.
Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie
Od wersji oprogramowania 710.0 Wydanie 12/2016 5.10 Uzbrajanie modułów podajnikowych
301
5.10.4.4 Wspornik pasa do modułu podajnika pasa X 8 mm
5

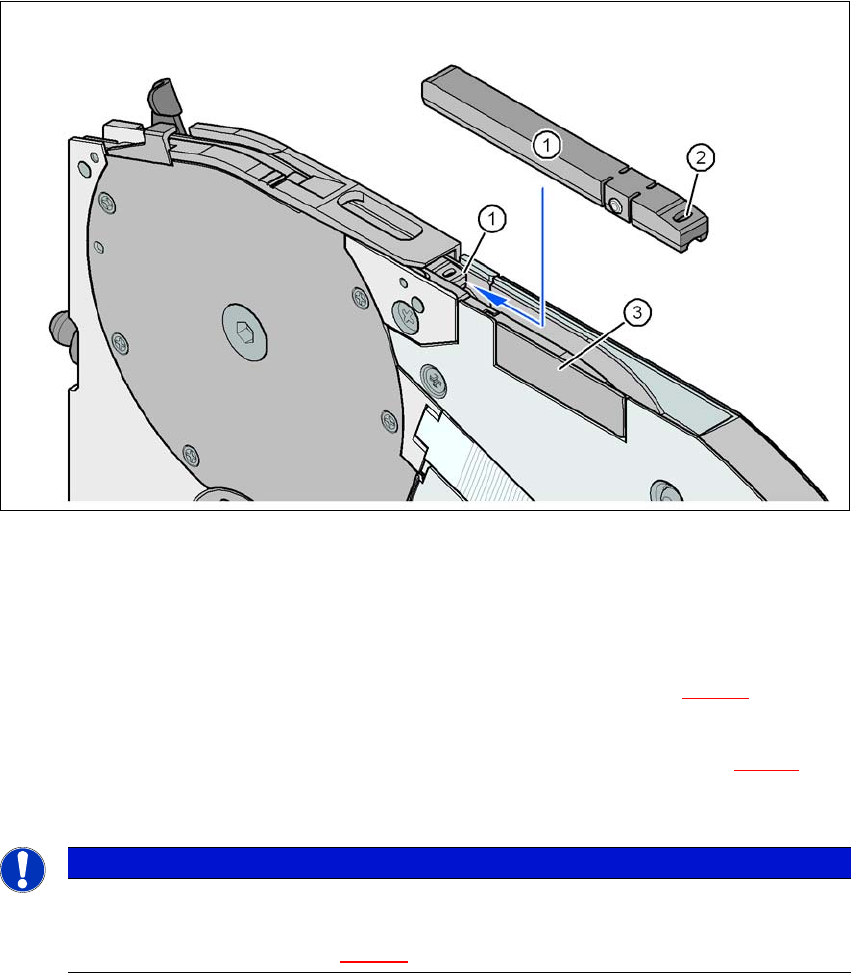

Rys. 5.10 - 8 Moduł podajnikowy X 8 mm - wspornik pasa i czujnik splotu
(1) Wspornik pasa, wyjmowany
(2) Owalny otwór we wsporniku pasa
(3) Miejsce montażu czujnika splotu
Moduł podajnikowy 8 mm X jest wyposażony w podporę pasa (poz. 1 na rys. 5.10 - 8
). W razie
potrzeby można go łatwo usunąć.
Wprowadzić grot wkrętaka zegarmistrzowskiego w owalny otwór (poz. 2 na rys. 5.10 - 8) pod-
pory pasa i wyciągnąć podporę w kierunku przeciwnym do kierunku transportu pasa.
Zakładając wspornik pasa, zwróć uwagę, czy zatrzaskuje się w wymaganej pozycji.
5
WSKAZÓWKA
Stała wysokość odbioru Z i redukcja nakładu czasu na korekty wysokości odbioru
Przy wszystkich podzespołach od 0402 i mniejszych należy zawsze wkładać pod-
porę pasa (poz. 1 na rys. 5.10 - 8
) w moduł podajnikowy 8 mm X.
