5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.10 Uzbrajanie modułów podajnikowych Od wersji oprogramowania 710.0 Wydanie 12/2016
302
5.10.4.5 Czujniki splotu do modułów podajnika pasa X
W modułach podajnika pasa X można dodatkowo zainstalować czujniki splotu. Czujniki są do-
stępne w dwóch wykonaniach.
Czujnik splotu do modułów podajnikowych pasów X 8 i 12 mm
oraz czujnik splotu do modułów podajnikowych pasów X 16 mm do 88 mm 5
Czujnik splotu jest instalowany w miejscu oznaczonym przez poz. 3 na rys. 5.10 - 8
, strona 301.
Dostarczane są również moduły podajnika pasa z już zainstalowanym czujnikiem splotu (patrz
rozdział 3.8.2
, od strony 180).
5.10.5 Układanie podzespołów na module podajnika pasa 2x8 mm
Obsługa i uzbrajanie modułów podajnika pasa 2x8 mm są opisane w instrukcji "Moduł podajnika
pasa 2x8 mm X / Smart Feeder 12 mm X /16 mm X".
Nr artykułu wersji niemieckiej 00196664-xx
Nr artykułu wersji angielskiej 00196665-xx
5.10.6 Uzbrajanie podzespołów na SIPLACE Smart Feeder
Obsługa i uzbrajanie SIPLACE Smart Feeder są opisane w instrukcji "Moduł podajnika pasa 2x8
mm X / Smart Feeder 12 mm X /16 mm X".
Nr artykułu wersji niemieckiej 00196664-xx
Nr artykułu wersji angielskiej 00196665-xx
Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie
Od wersji oprogramowania 710.0 Wydanie 12/2016 5.11 Zwracanie uwagi na wskazania na module podajnikowym X
303
5.11 Zwracanie uwagi na wskazania na module podajniko-
wym X
5.11.1 Moduły podajnikowe ze wskazaniami LCD
Moduły podajnikowe X (mm do mm) posiadają do sygnalizacji stanów eksploatacyjnych wieloko-
lorowe wskazania stanu (poz. 6 na rys. 5.11 - 1
) oraz wskazania LCD do wyświetlania tekstów
(poz. 1 na rys.
5.11 - 1
).
5

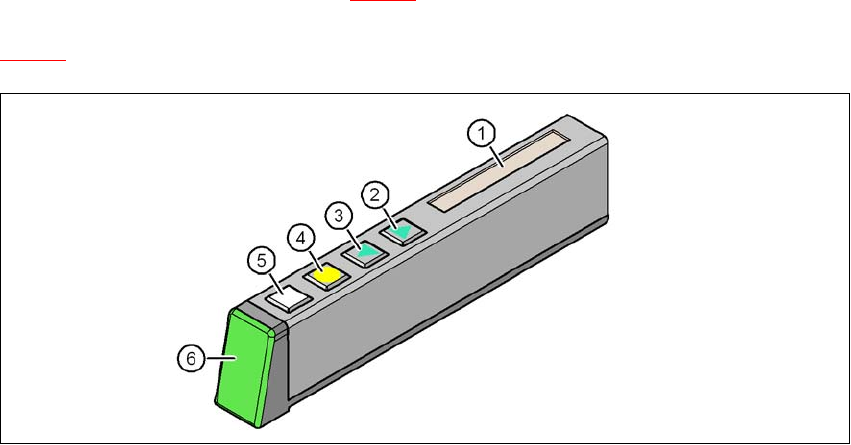

Rys. 5.11 - 1 Przyciski, wyświetlacz LCD i wskaźniki stanu w module podajnikowym X
(1) Wyświetlacz LCD
(2) Przycisk NAPRZÓD
(3) Przycisk WSTECZ
(4) Przycisk FOLIA
(5) Przycisk USTAW
(6) Wskaźnik stanu, wielobarwny
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.11 Zwracanie uwagi na wskazania na module podajnikowym X Od wersji oprogramowania 710.0 Wydanie 12/2016
304
5.11.2 Moduły podajnikowe ze wskazaniami LED
SIPLACE SmartFeeder wyposażone są w jeden wielokolorowy wskaźnik stanu dla każdej ścieżki
i kontroli LED w celu sygnalizacji stanów roboczych.
5

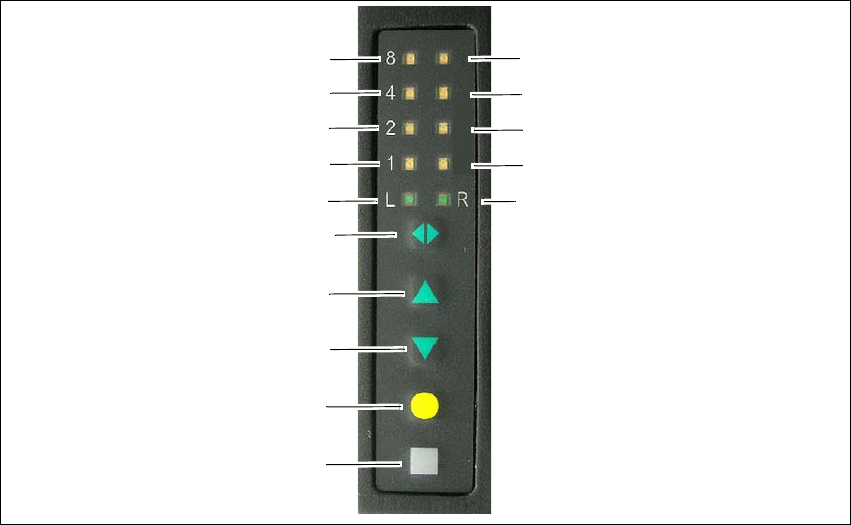

Rys. 5.11 - 2 Przycisk, dioda LED i wskazania stanu: Na przykładzie SIPLACE SmartFeeder 2x8 mm
(1) Przycisk USTAW
(2) Przycisk FOLIA
(3) Przycisk WSTECZ
(4) Przycisk NAPRZÓD
(5) Przycisk zmiany ścieżki pomiędzy stroną prawą i lewą
(6) LED L lewej ścieżki aktywna
(7) LED wielkości kroku 1 mm lewej ścieżki
(8) LED wielkości kroku 2 mm lewej ścieżki
(9) LED wielkości kroku 4 mm lewej ścieżki
(10) LED wielkości kroku 8 mm lewej ścieżki
(11) LED R prawej ścieżki aktywna
(12) LED wielkości kroku 1 mm prawej ścieżki
(13) LED wielkości kroku 2 mm prawej ścieżki
(14) LED wielkości kroku 4 mm prawej ścieżki
(15) LED wielkości kroku 8 mm prawej ścieżki
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
