Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie Od wersji oprogramowania 710.0 Wydanie 12/2016 5.15 Dokowanie i od łą czanie wózka na podzespo ł y 315 5.15.4 Dokowanie wózka na podzespo ł y 5 Rys. 5.15 - …
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.15 Dokowanie i odłączanie wózka na podzespoły Od wersji oprogramowania 710.0 Wydanie 12/2016
314
5

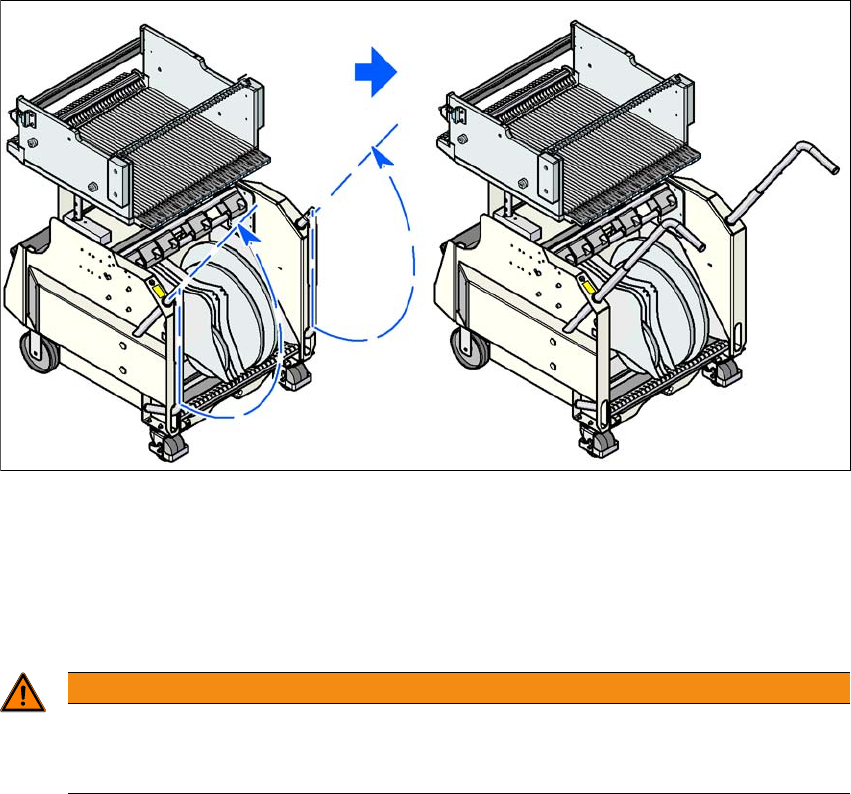

Rys. 5.15 - 2 Wózki na podzespoły - w celu przesunięcia obróć uchwyty do góry
Wyciągnij wózek na podzespoły z automatu, chwytają obiema rękami za uchwyty.
5.15.3 Zasady bezpieczeństwa przy przesuwaniu wózka na podzespoły
5
Podczas przesuwania chwytaj wózek na podzespoły zawsze obiema rękami.
Pamiętaj, że wózek na podzespoły wyposażony kompletnie w moduły podajnikowe w razie
przechylenia o ok. 20° na boki lub do przodu może się wywrócić.
Dopilnuj, aby powierzchnia, po której przesuwasz wózek, miała znacznie mniejsze nachyle-
nie.
Uważaj, aby uniknąć kolizji z przeszkodami. Przy zbyt dużej prędkości wózek może wywrócić
się do przodu.
OSTRZEŻENIE
Unikaj wypadków!
Aby uniknąć wypadku, koniecznie przestrzegaj następujących zasad przy przesuwaniu
wózka na podzespoły.
Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie
Od wersji oprogramowania 710.0 Wydanie 12/2016 5.15 Dokowanie i odłączanie wózka na podzespoły
315
5.15.4 Dokowanie wózka na podzespoły
5

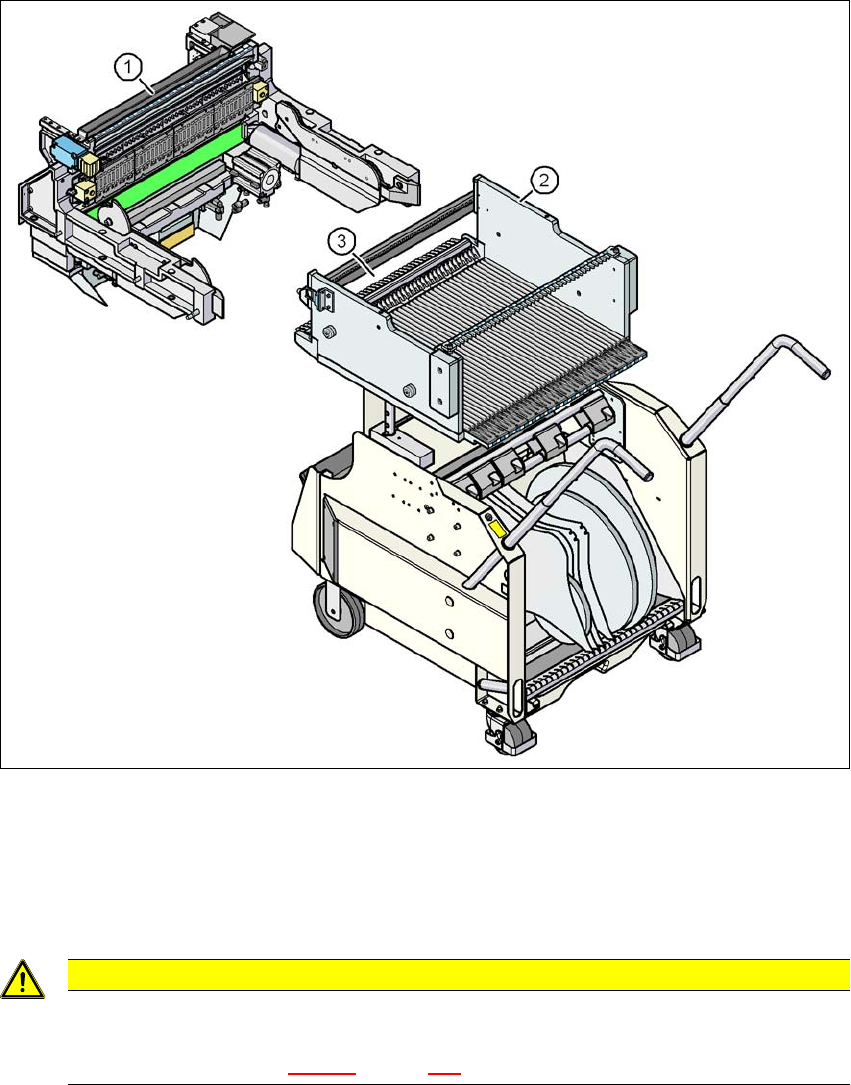

Rys. 5.15 - 3 Wózek na podzespoły i zespół wciągowy wózka na podzespoły, SIPLACE seria X
(1) Zespół wciągowy wózka na podzespoły, SIPLACE seria X
(2) Wózek na podzespoły, SIPLACE seria X
(3) Zapadki ryglujące
5
OSTROŻNIE
Wsuwanie wózka na podzespoły!
Przy wsuwaniu wózka na podzespoły do automatu uważaj na to, aby zapadki ryglu-
jące (poz. 3 na rys. 5.15 - 3
, strona 315) nie uderzały o przeszkody.
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.15 Dokowanie i odłączanie wózka na podzespoły Od wersji oprogramowania 710.0 Wydanie 12/2016
316
5
5
Wsuń wózek na podzespoły ostrożnie do oporu w automat.
5
Naciskaj przycisk przy danym stanowisku automatu tak długo, aż wózek na podzespoły zo-
stanie całkowicie zadokowany.
Przesuń dźwignię (poz. 1 na rys. 5.15 - 4, strona 317) za oba uchwyty do góry i odchyl uchwyt
do dołu (poz. 2 na rys. 5.15 - 4
, strona 317).
WSKAZÓWKA
Równe odcinanie pasów
Jeżeli pasy na końcu frontu modułów podajnikowych X nie będą równo przycięte, opróż-
nione pasy nie dostaną się do kanału prowadzącego do pustych pasów.
Równo odetnij pasy przed zadokowaniem wózka na podzespoły.
OSTROŻNIE
Pozycja głowicy montażowej!
Sprawdź, czy głowica montażowa znajduje się poza strefą przesuwania wózka na po-
dzespoły.
WSKAZÓWKA
Dokowanie wózka możliwe tylko przy zamkniętych kołpakach ochronnych
Zamknij kołpaki ochronne.
