Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji Od wersji oprogramowania 710.0 Wydanie 12/2016 6.1 Zmieniacz pipet 331 6.1.3.2 Zmieniacz pipet C&P20 P z 4 magazynkami Nr kat. 03103649-xx Zmieniacz pipet…
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.1 Zmieniacz pipet Od wersji oprogramowania 710.0 Wydanie 12/2016
330
6.1.3 Zmieniacz pipet SIPLACE SpeedStar C&P20 P
Ten zmieniacz pipet mieści 6 magazynków lub 4 magazynki po 12 garaży na pipety. Magazynki
są zamocowane na wspólnej podstawie. Są centrowane za pomocą dwóch kołków walcowych i
ustalane 4 przyciskami. Dwa znaczniki na każdym magazynku umożliwiają dokładne wyznacza-
nie pozycji. Prawidłowe zamocowanie magazynków na korpusie podstawowym zmieniacza pipet
jest kontrolowane przez mikrowyłączniki w celu uniknięcia kolizji głowicy montażowej ze zbyt wy-
stającym magazynkiem. Wszystkie gniazda magazynków muszą być zajęte, ponieważ obwód
bezpieczeństwa zatrzymuje automat w razie braku lub nieprawidłowego zamocowania magazyn-
ków. Na zainstalowanej stacji pipet można wydmuchiwać podzespoły z pipet głowicy SpeedStar
a pipety ściągać i wyrzucać.
6
6.1.3.1 Zmieniacz pipet C&P20 P z 6 magazynkami
Nr kat. 03103514-xx Zmieniacz pipet konstrukcja podstawowa CP/wszystko - długi
Nr kat. 031031503-xx magazynek pipet 40xx z 20 garażami
6

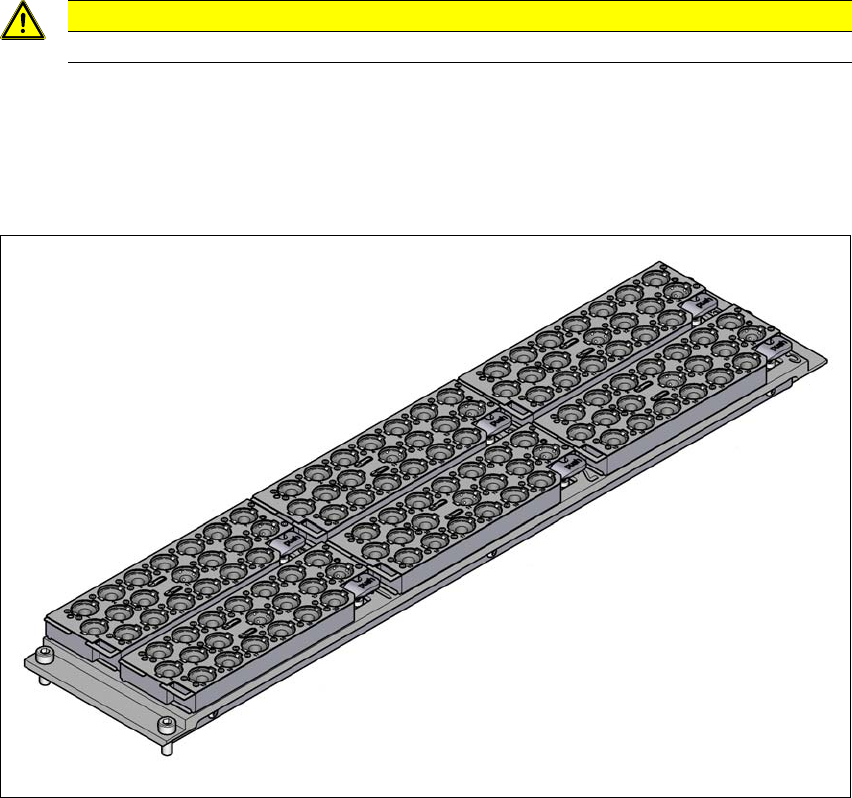

Rys. 6.1 - 9 Zmieniacz pipet do głowicy SIPLACE SpeedStar C&P20 P z 6 magazynkami
OSTROŻNIE
Ten zmieniacz pipet stosuj tylko razem z głowicą SpeedStar.
Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji
Od wersji oprogramowania 710.0 Wydanie 12/2016 6.1 Zmieniacz pipet
331
6.1.3.2 Zmieniacz pipet C&P20 P z 4 magazynkami
Nr kat. 03103649-xx Zmieniacz pipet konstrukcja podstawowa CP/wszystkie - krótki
Nr kat. 03101503-xx magazynek pipet 40xx z 20 garażami
6

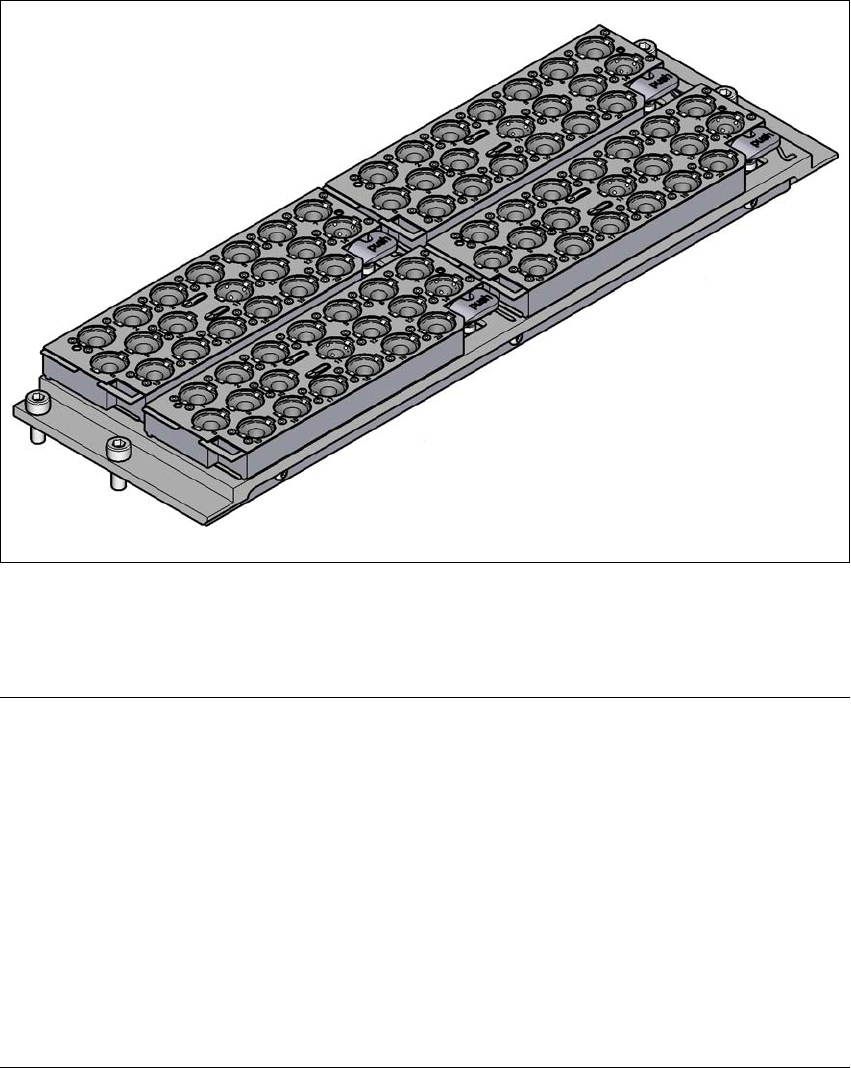

Rys. 6.1 - 10 Zmieniacz pipet do głowicy SIPLACE SpeedStar C&P20 P z 4 magazynkami
6.1.3.3 Dane techniczne
6
Zmieniacz pipet do głowicy SIPLACE SpeedStar (C&P20 P)
Liczba magazynków
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a Zawsze muszą być uzbrojone wszystkie magazynki w zmieniaczu pipet.
6
4
Liczba garaży pipet
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
Konfiguracja standardowa
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 magazynków ze 120 garażami na pipety
4 magazynki z 80 garażami na pipety
Opcja: zmieniacz pipet "Drugi rząd" 4 magazynki z 80 garażami na pipety
Typy pipet 40xx
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.1 Zmieniacz pipet Od wersji oprogramowania 710.0 Wydanie 12/2016
332
6.1.3.4 Przykład konfiguracji C&P20 P dla SIPLACE X4 S
Na stanowiskach 1, 2, 3 i 4 można zainstalować po jednym zmieniaczu pipet do głowicy Speed-
Star (poz. 1 na rys. 6.1 - 11
, strona 332).
6

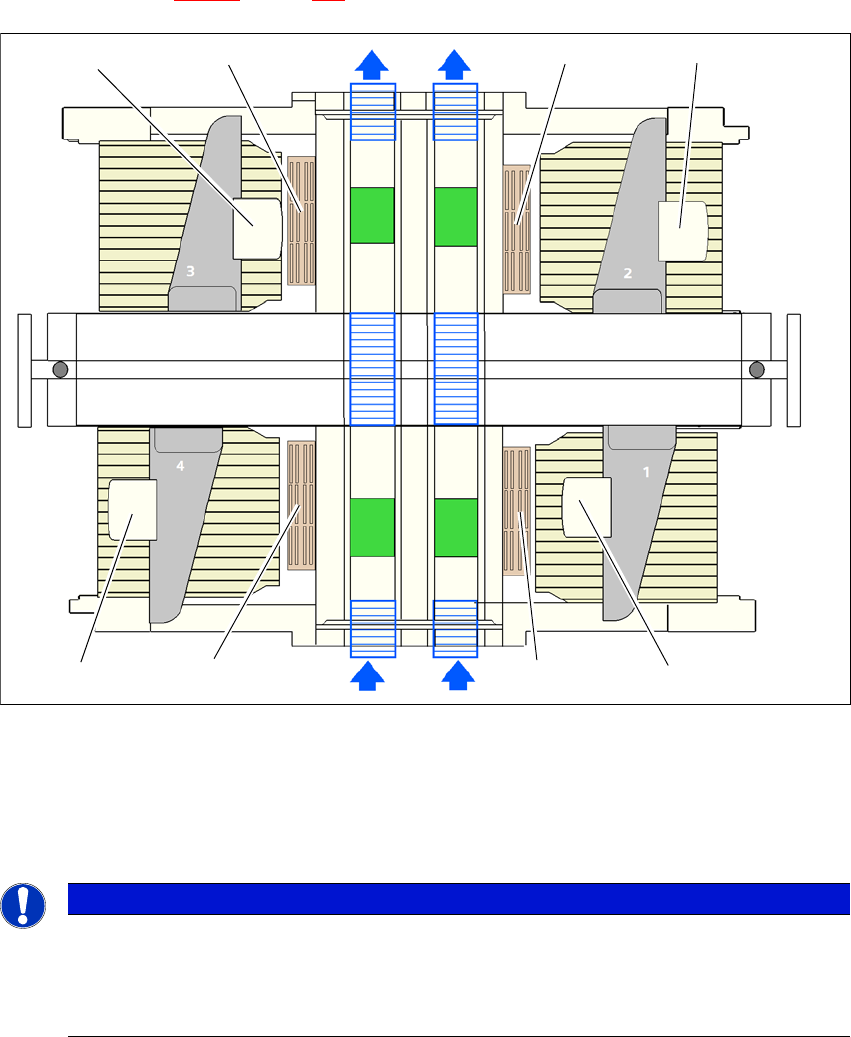

Rys. 6.1 - 11 Położenie zmieniacza pipet do głowicy SIPLACE SpeedStar - przykład konfiguracji (SIPLACE X4 S)
6
6
6.1.3.5 Zmieniacz pipet "Drugi rząd" do głowicy SIPLACE SpeedStar
Opcja "Zmieniacz pipet - drugi rząd" umożliwia dodatkowy rząd zmieniaczy pipet do głowicy
SIPLACE SpeedStar C&P20 P. Pakiet doposażeniowy zawiera zmieniacz pipet i zestaw monta-
żowy.
(1) Zmieniacz pipet
(2) SIPLACE SpeedStar
WSKAZÓWKA
Zatrzymanie automatu przy brakujących magazynkach
Obwód bezpieczeństwa wywołuje zatrzymanie przy braku lub nieprawidłowo osadzo-
nych magazynkach automatu.
Obłóż wszystkie stanowiska magazynków.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
