Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji Od wersji oprogramowania 710.0 Wydanie 12/2016 6.1 Zmieniacz pipet 339 6.1.4.3 Magazynek pipet z 12 gara ż ami do pipet 20xx 6 Rys. 6.1 - 16 Magazynek pipet d…
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.1 Zmieniacz pipet Od wersji oprogramowania 710.0 Wydanie 12/2016
338
6.1.4.2 Zmieniacz pipet CPP z 4 magazynkami
Nr kat. 00119742-xx Zmieniacz pipet CPP - krótki
lub 6
Nr kat. 03103649-xx Zmieniacz pipet konstrukcja podstawowa CP/wszystkie - krótki
6

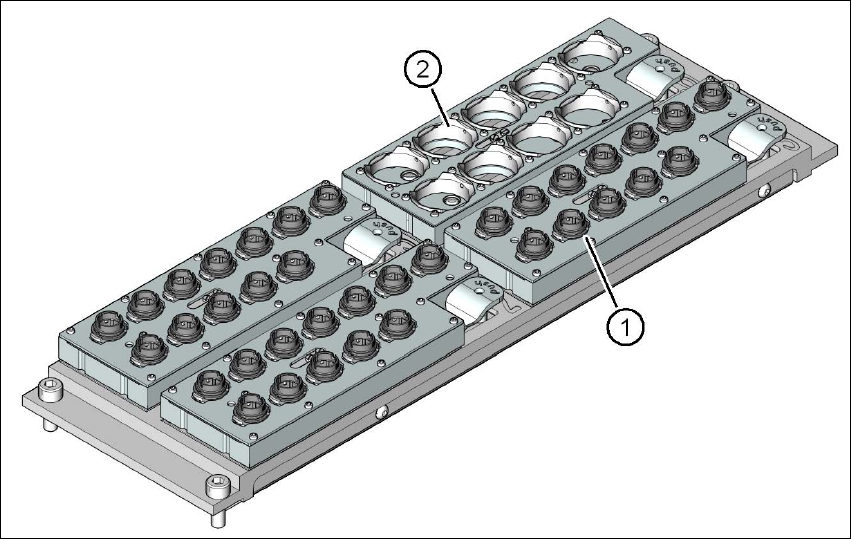

Rys. 6.1 - 15 Zmieniacz pipet do głowicy montażowej SIPLACE MultiStar z 4 magazynkami
(1) Magazynek pipet do pipet 20xx
(2) Magazynek pipet do pipet 28xx
Magazynki są zamocowane na wspólnej podstawie, ustalone dwoma kołkami walcowymi i usta-
lone 4 przyciskami. Dwa znaczniki na każdym magazynku umożliwiają dokładne wyznaczanie po-
zycji. Prawidłowe zamocowanie magazynków na korpusie podstawowym zmieniacza pipet jest
kontrolowane przez mikrowyłączniki w celu uniknięcia kolizji głowica montażowej ze zbyt wysta-
jącym magazynkiem. Wszystkie 4 gniazd magazynków musi być zajęte, ponieważ obwód bezpie-
czeństwa zatrzymuje automat w razie braku lub nieprawidłowego zamocowania magazynków.
Oprócz tego zmieniacz pipet rozpozna po kodowaniu magazynków pipet, czy chodzi o magazy-
nek 20xx, czy też o magazynek 28xx.
Na stanowisku pipet mogą być zdmuchiwane podzespoły z pipet. Pipety mogą być tam ściągane
i usuwane do pojemnika zrzutowego.
Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji
Od wersji oprogramowania 710.0 Wydanie 12/2016 6.1 Zmieniacz pipet
339
6.1.4.3 Magazynek pipet z 12 garażami do pipet 20xx
6
Rys. 6.1 - 16 Magazynek pipet do pipet 20xx - płytka ryglująca otwarta
(1) 12 garaży do pipet 20xx
(2) Znaczniki (widoczne tylko przy otwartej płytce ryglującej)
(3) Płytka ryglująca
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.1 Zmieniacz pipet Od wersji oprogramowania 710.0 Wydanie 12/2016
340
6.1.4.4 Magazynek pipet z 20 garażami do pipet 20xx
a
6

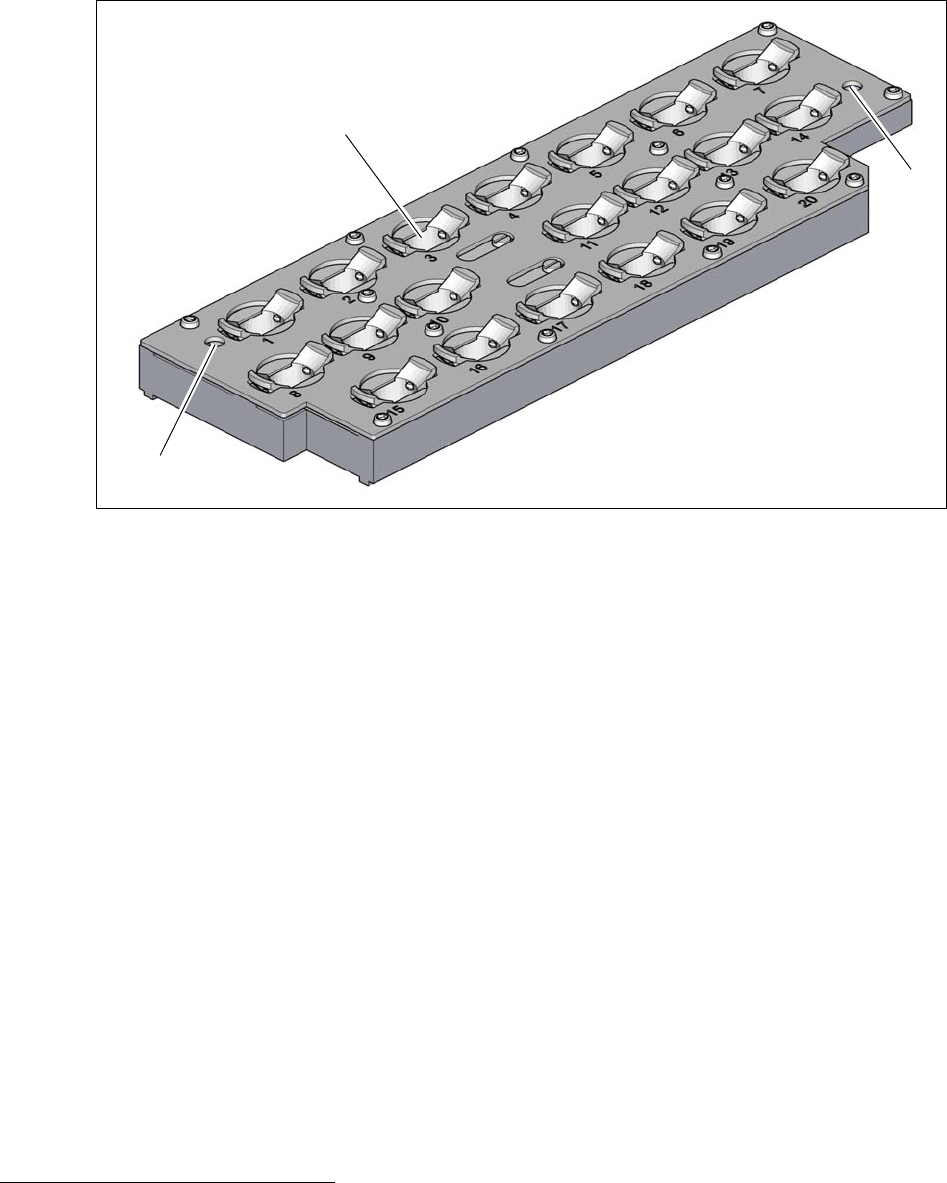

Rys. 6.1 - 17 Magazynek pipet do pipet 20xx z 20 garażami - płyta ryglująca otwarta
(1) 20 garaży do pipet 20xx
(2) Znaczniki (widoczne tylko przy otwartej płytce ryglującej)
a. Na zapytanie
(2)
(1)
(2)
