Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji

Od wersji oprogramowania 710.0 Wydanie 12/2016 6.1 Zmieniacz pipet

353

6.1.5.5 Pojemnik zrzutowy podzespołów do głowicy SIPLACE TwinStar

Do głowicy SIPLACE TwinStar można zainstalować pojemnik zrzutowy na podzespoły. Jest on

umieszczony obok kamery stacjonarnej.

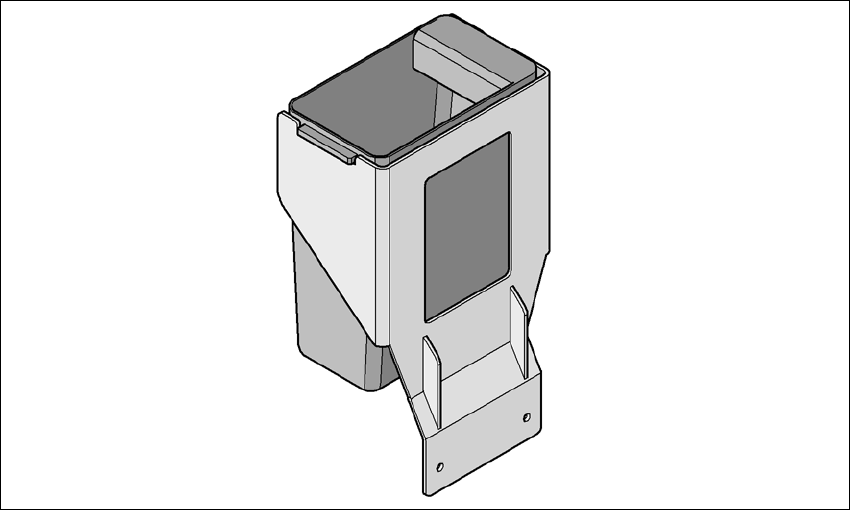

Rys. 6.1 - 28 Pojemnik zrzutowy podzespołów do głowicy SIPLACE TwinStar

6.1.5.6 Chwytaki i pipety specjalne

Automaty SIPLACE przetwarzają oprócz standardowych podzespołów SMT także podzespoły

wykonane w technologii montażu przewlekanego (Through Hole Technology) oraz podzespoły

OSC (Odd Shaped Components). ASM ciągle opracowuje równolegle specjalne pipety i chwytaki.

Pipety specjalne są dostępne do wszystkich głowic uzbrajających, aby umożliwić wykonywanie

zleceń uzbrajania z maksymalną prędkością, precyzją i elastycznością. Zastosowanie automa-

tycznych zmieniaczy pipet skraca czas przezbrajania niezbędnego przy zmianie produktu.

Dla głowic Pick&Place firma ASM oferuje chwytaki mechaniczne. Podzespoły, których powierzch-

nia nie nadaje się do zasysania przez pipety, są odbierane i montowane przez chwytaki mecha-

niczne. Są dostępne dwa wykonania chwytaków, które można podzielić na dwie grupy ze względu

na zasadę działania:

– Chwytaki, chwytające podzespół za zewnętrzne krawędzie i

– Chwytaki, chwytające podzespół za krawędź wewnętrzną.

Informacje na temat pipet specjalnych i chwytaków mo

żna otrzymać w ASM. W sprawie wykona-

nia magazynków specjalnych i chwytaków należy się również zwracać do ASM.

6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X

6.2 Czytnik kodów kreskowych płytek drukowanych Od wersji oprogramowania 710.0 Wydanie 12/2016

354

6.2 Czytnik kodów kreskowych płytek drukowanych

6.2.1 Opis

Czytnik kodów kreskowych płytek drukowanych służy do automatycznej rejestracji i dekodowania

kodów kreskowych na płytkach drukowanych. Czytniki kodów kreskowych płytek drukowanych są

montowane na wejściu automatu montażowego, na wbudowanej ramce. W zależności od położe-

nia paska z kodem kreskowym można tak zamontować czytnik kodów kreskowych, aby pasek z

kodem mógł być odczytywany wzdłuż albo poprzecznie do kierunku transportu płytek drukowa-

nych.

W przypadku transportera podwójnego można później zamontować cztery czytniki kodów kresko-

wych na płytkach drukowanych. Mogą one każdorazowo skanować górną i dolną powierzchnię

płytek drukowanych na obu ścieżkach transportowych.

Czytniki kodów kreskowych są oferowane w dwóch wariantach:

– Czytnik kodów kreskowych płytek drukowanych 2D

Czytnik ten przetwarza kody kreskowe i kodów matrycowych. Kody matrycowe są stosowane

przeważnie wtedy, gdy jest za mało miejsca do umieszczenia etykiety z kodem kreskowym.6

6.2.2 Dane techniczne czytnika kodów kreskowych 2D

Wymiary (dł. x szer. x wys.) 55 mm x 42 mm x 22 mm

Ciężar 125 g

Rodzaje kodów 2D Data Matrix ECC 0, 50, 80, 100, 140 i 200

Data Matrix ECC200

QR Code, MicroQR Code

Długość kodu kreskowego

Transporter pojedynczy

Transporter podwójny, asynchro-

niczny

Transporter podwójny, synchroniczny

maks. 40 znaków

Interfejs danych RS232, USB 2.0

Przyłącze elektryczne 15-stykowa wtyczka D-Sub-HD

Napięcie pracy 5 V- do 24 V-

Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji

Od wersji oprogramowania 710.0 Wydanie 12/2016 6.3 Przedłużenie taśmy wlotowej i wylotowej

355

6.3 Przedłużenie taśmy wlotowej i wylotowej

Nr art. 00519971.xx przedłużenie taśmy wlotowej transportera pojedynczego

Nr art. 00519972.xx przedłużenie taśmy wlotowej transportera podwójnego

Nr art. 00519973.xx przedłużenie taśmy wylotowej transportera pojedyn-

czego

Nr art. 00519974.xx przedłużenie taśmy wylotowej transportera podwójnego

6.3.1 Opis

Przedłużenia taśmy wlotowej i wylotowej mogą zostać zamontowane jako bufory płytek drukowa-

nych między dwoma maszynami. Montowane jest przy tym przedłużenie taśmy wylotowej przy ta-

śmie wylotowej pierwszego automatu montażowego linii i przedłużenie taśmy wlotowej przy

taśmie wlotowej następnego w kolejności automatu montażowego. Przestrzeń ta służy jako bufor,

aby zapobiec ewentualnemu czasowi oczekiwania przy transporterze płytek drukowanych. Prze-

dłużenia taśmy wlotowej i wylotowej mogą zostać również zamontowane na początku i końcu linii.

OSTROŻNIE

Lepsze możliwości obsługi automatów serii X i dostęp do przycisku wyłącznika awaryj-

nego

 Koniecznie zamontować przedłużenie taśmy wlotowej lub wylotowej, jeżeli automat

montażowy serii X z automatem montażowym serii X zintegrowany jest w jednej linii.
