6 Rozszerzenia stacji Instrukcja eksploatacji S IPLACE seria X 6.11 Kamery stacjonarne Od wersji oprogramowania 710.0 Wydanie 12/2016 390 6.1 1 Kamery st acjonarne 6.1 1.1 St acjonarna kamera podzespo ł ów P&P , typ …
Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji
Od wersji oprogramowania 710.0 Wydanie 12/2016 6.10 Koplanarny moduł laserowy 3D
389
6.10.2 Dane techniczne
6
Podzespoły QFP, SO, BGA, Gullwing, wtyk
Dokładność
*a
± 15 μm (3), ± 20 μm (4)
Maksymalna wielkość podzespołów 50 x 50 mm²
Maksymalna szerokość podzespołu17mm
Kształty obudowy BGA
Min. średnica kulek
Min. odstęp kulek
Min. liczba kulek
400 m
800 m
6
Kształty obudów Gullwing
Min. szerokość nóżek
*b
Min. odstęp nóżek
Min. liczba nóżek
300 m
500 m
5
Maksymalna wielkość wtyczki 120 x 20 mm²
Wtyczka (Gullwing)
Min. szerokość nóżek
b
Min. odstęp nóżek
Min. liczba nóżek
300 m
500 m
5
Typ głowicy montażowej TwinHead, MultiStar
Klasa ochrony lasera
Czujnik koplanarny 3D
Automat montażowy
3B
2
*)a Na kulkę/n
*)b W przypadku mniejszych szerokości nóżek należy skontaktować się z lokalnym m produktu.
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
6.11 Kamery stacjonarne Od wersji oprogramowania 710.0 Wydanie 12/2016
390
6.11 Kamery stacjonarne
6.11.1 Stacjonarna kamera podzespołów P&P, typ 25, 16 x 16, cyfrowa (kamera FC)
Nr kat. 03105205-xx Kamera podzespołów stacjonarna 16x16 cyfrowa, typ 25
6

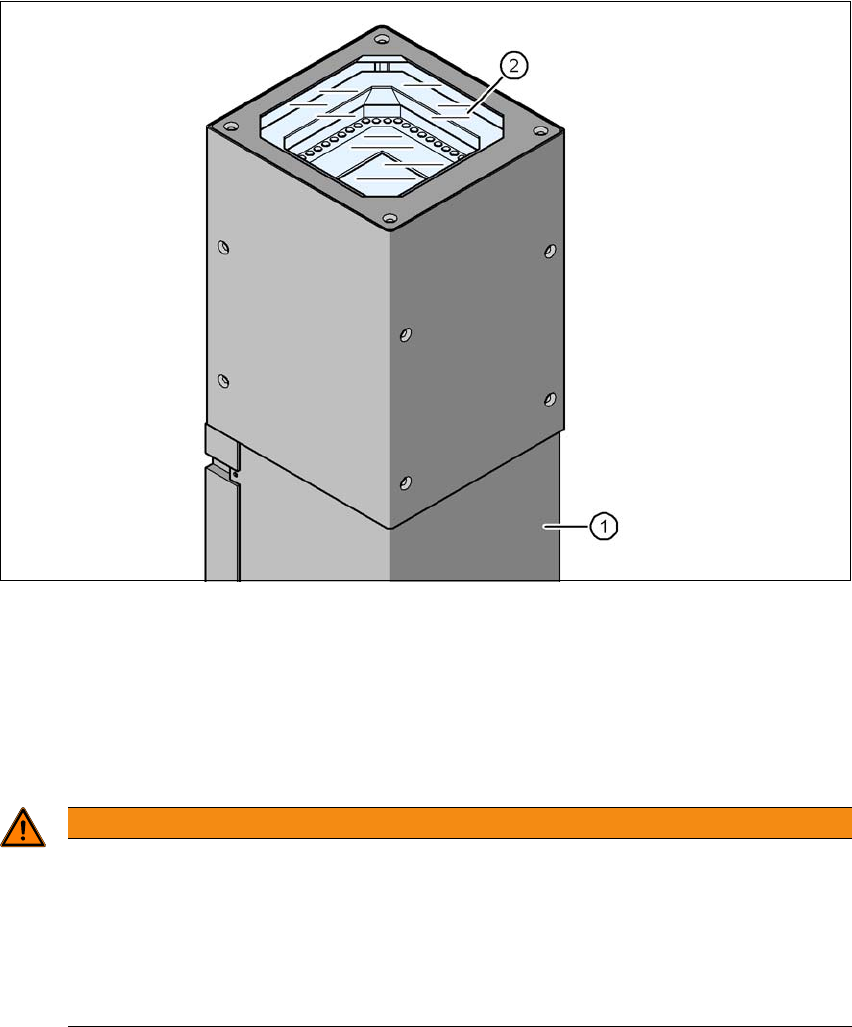

Rys. 6.11 - 1 Stacjonarna kamera podzespołów P&P, typ 25, 16 x 16, cyfrowa (kamera FC)
(1) Obudowa kamery ze zintegrowaną kamerą i wzmacniaczem kamery
(2) Płytka szklana - pod nią poziomy oświetlenia i optyki
6.11.1.1 Wskazówki bezpieczeństwa
6
OSTRZEŻENIE
Niebezpieczeństwo kolizji!
Przy zmianie głowicy montażowej TwinStar na SpeedStar głowica SpeedStar koliduje z
obudową kamery.
Zdemontować stacjonarne kamery podzespołów TwinStar.
Przy wymianie głowicy montażowej TwinStar na MultiStar stacjonarna kamera po-
dzespołów instalowana jest w dolnej pozycji.
Instrukcja eksploatacji SIPLACE seria X 6 Rozszerzenia stacji
Od wersji oprogramowania 710.0 Wydanie 12/2016 6.11 Kamery stacjonarne
391
6.11.1.2 Dane techniczne
6
Wymiary podzespołu 0,2 mm x 0,2 mm do 16 mm x 16 mm przy pojedynczym pomiarze
podzespołu
Gama podzespołów 0402 do SO, PLCC, QFP, podstawka, wtyczka, BGA, podzespoły
specjalne, Bare Die, Flip-Chip, Shield
Min. raster nóżek 0,25mm
Min. szerokość nóżek 0,1mm
Min. raster kulek 0,14mm
Min. średnica kulek 0,08mm
Pole widzenia 19,4 mmx19,4 mm
Typ oświetlenia Światło padające (6 swobodnie programowalnych płaszczyzn)
