SIPLACE Manuale software SR.505.xx 2 Generalità Edizione 05/2004 IT 2.1 Viste d’insieme 15 2.1.3 SIPLACE S-25 HM e S-27 HM 2 Fig. 2.1 - 3 Vist a d’insieme sulla macchina di montaggio automatico SIPLACE S-25 HM / S-27 HM …
2 Generalità SIPLACE Manuale software SR.505.xx
2.1 Viste d’insieme Edizione 05/2004 IT
14
2.1.2 SIPLACE HS-50 e HS-60
2

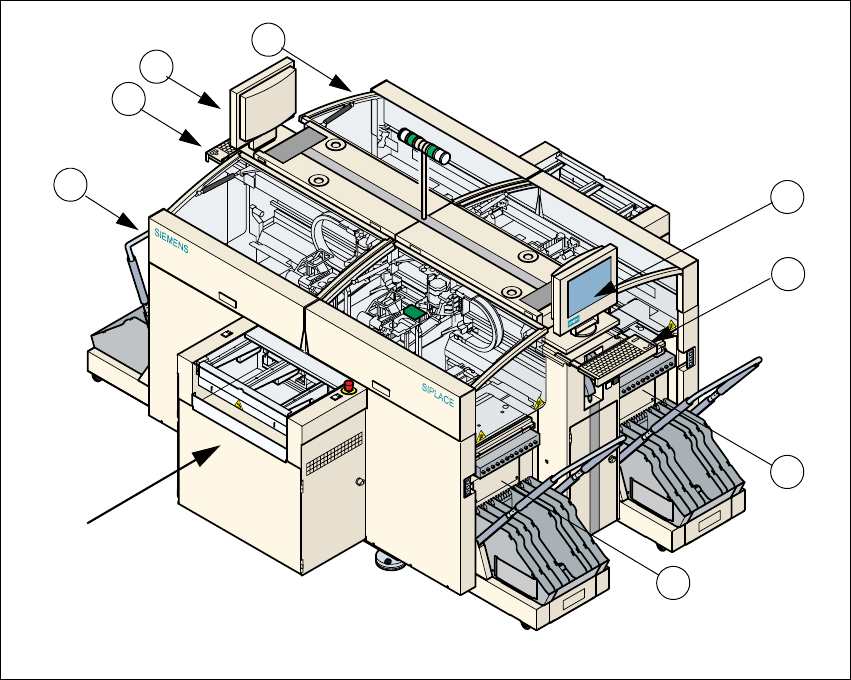

Fig. 2.1 - 2 Vista d’insieme sulla macchina di montaggio automatico SIPLACE HS-50 / HS-60
Legenda sulla Fig.
2.1 - 2
1 posto 1
4 posto 4
2 posto 2 5 schermo (su ambo i lati)
3 posto 3 6 tastiera (su ambo i lati)
5
5
6
2
1
3
4
6
direzione di trasporto
SIPLACE Manuale software SR.505.xx 2 Generalità
Edizione 05/2004 IT 2.1 Viste d’insieme
15
2.1.3 SIPLACE S-25 HM e S-27 HM
2

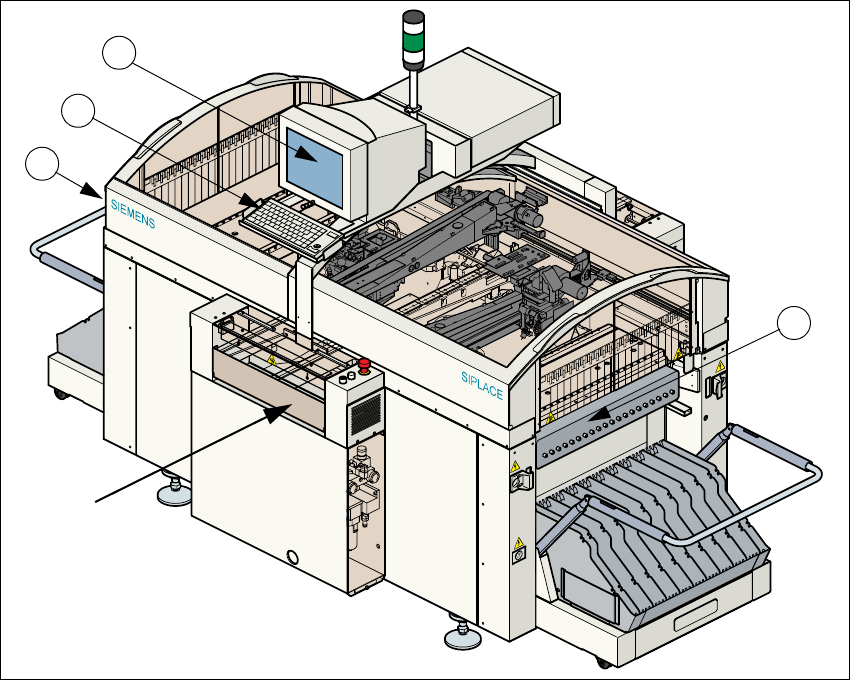

Fig. 2.1 - 3 Vista d’insieme sulla macchina di montaggio automatico SIPLACE S-25 HM / S-27 HM
Legenda sulla Fig.
2.1 - 3
2
2
1 posto 1 / 2 3 schermo
2 posto 3 / 4 4 tastiera
3
1
2
4
direzione di
trasporto
2 Generalità SIPLACE Manuale software SR.505.xx
2.1 Viste d’insieme Edizione 05/2004 IT
16
Una stazione può essere un elemento di una linea, ma anche l’unico elemento di una linea. 2
Ogni stazione è dotata di un "calcolatore stazione", posto sul lato della zona d’ingresso, dietro una
porta sul basamento della macchina. 2
Su entrambi i lati della stazione (solo in caso di macchine HF e HS) è installato uno schermo sen-
sibile al tocco, cosidetto touch screen, completo di tastiera estraibile con trackball integrata (v. Fig.
2.1 - 1
e
2.1 - 2
). 2
NOTA
Le operazioni sull’interfaccia utente del SW per il calcolatore stazione possono essere eseguite o
tramite la tastiera e trackball, oppure con puntamento diretto sul touch screen. 2
2.1.4 Componenti di sistema per una linea SIPLACE
2

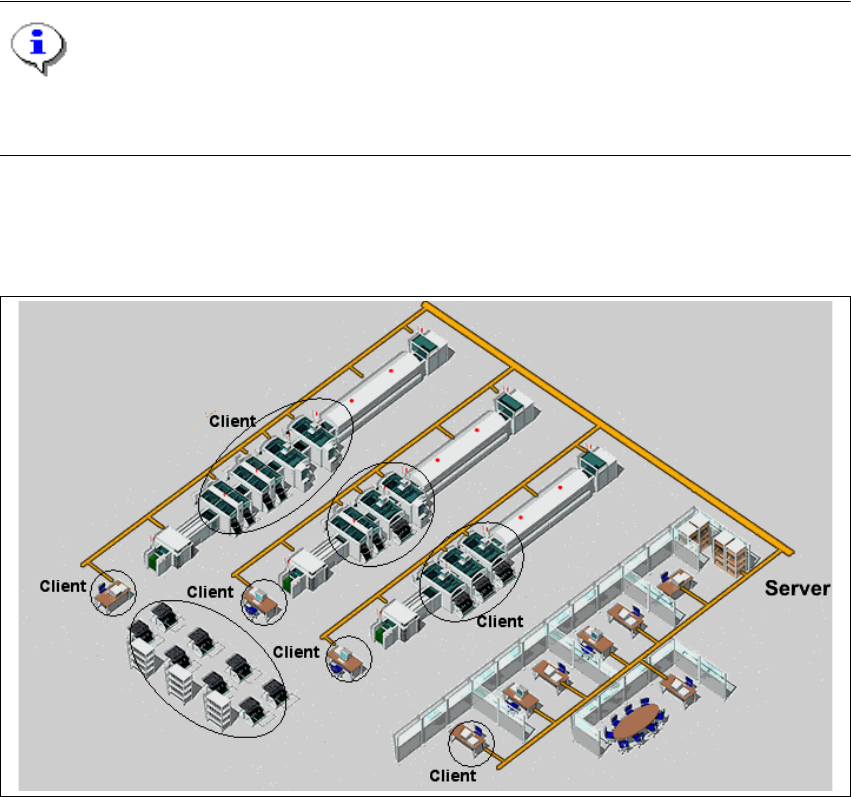

Fig. 2.1 - 4 Principio Rete di una linea SIPLACE (Esempio)
Le singole stazioni ricevono i dati di montaggio da un sistema di programmazione (SIPLACE Pro).
I dati di montaggio vengono inviati alle singole stazioni tramite il controllo lavori del sistema di pro-
grammazione. 2
