3 Interfaccia utente grafica SIPLACE Manuale software SR.505.xx
3.2 Elementi dell’interfaccia autente Edizione 05/2004 IT
26
Cambio di lavoro a stazione 3
Tramite il "Line Control" sul sistema di programmazione SIPLACE Pro è stato prescritto alla sta-
zione un nuovo lavoro. 3
Sulla prima stazione della linea si deve cliccare su questo simbolo, quando l’ultimo circuito stam-
pato del lavoro precedente è entrato nella macchina. 3
Su tutte le altre stazioni si deve cliccare su questo simbolo quando l’ultimo circuito stampato della
stazione a monte è arrivato sul convogliatore d’entrata della stazione attuale. 3
3
Se per sbaglio, cliccando sul simbolo di sopra, si è confermato che l’ultimo circuito stampato è
entrato nella stazione, avete per un breve intervallo la possibilità di annullare la conferma clic-
cando su questo simbolo. 3
NOTA
Sulla finestra di dialogo "Configura GUI" si può definire l’intervallo per "Passo indietro", v. pag.
42
.3
3
L’interfaccia del trasportatore è bloccata, sulla macchina non arrivano nuovi circuiti stampati. 3
3
3
Si sta espletando il nuovo lavoro. 3
3
NOTA
La dettagliata descrizione su "Cambio di lavoro a stazione" è riportata sulla Guida online a ri-
guardo dell’interfaccia utente del calcolatore stazione, e sulla Guida online a riguardo di SIPLACE
Line Control. 3
3
SIPLACE Manuale software SR.505.xx 3 Interfaccia utente grafica
Edizione 05/2004 IT 3.2 Elementi dell’interfaccia autente
27

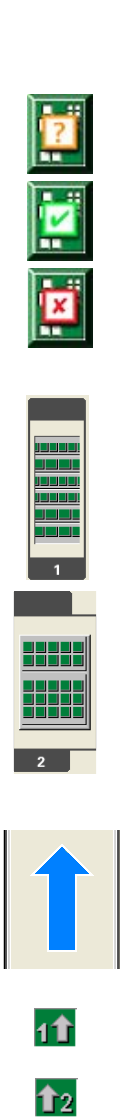

3.2.1.4 Significato di altri contrassegni e rappresentazioni grafiche
Simboli CS con il modo "Recovery Placement" attivato (continuare a montare) 3
Se è attivo il modo "Recovery PLacement" (v. pag.
25
e sottocap.
6.4
), i simboli dei circuiti
stampati non completamente assemblati sono contrassegnati da un punto interrogativo. 3
Cliccando su questo simbolo del CS, la vista base si commuta su "Recovery Placement", dove
si può stabile l’ulteriore procedura a riguardo del circuito stampato selezionato. 3
Il circuito stampato è stato selezionato per la continuazione del montaggio
(è attivata l’opzione "Completa montaggio circuito stampato"). 3
La lavorazione del circuito stampato va annullata
(è attivata l’opzione "Annulla circuito stampato"). 3
3
3
Posto pieno 3
3
3
3
Posto per SAVM (Matrix Tray Changer MTC) 3
Cliccando sulla rappresentazione grafica, la visualizzazione si commuta sulla schermata del
"Matrix Tray Changer", lo scambiatore automatico di vassoi a matrice 3
3
3
Trasporto impostato su "Attraversamento" 3
Nelle opzioni macchina è disattivata la funzione "Elabora CS".
I CS attraversano dunque tutto il trasporto senza essere lavorati. 3
3
Contrassegna il job (lavoro) o la scheda per la traccia sul trasporto singolo ovvero per la traccia
di trasporto destra in caso di doppio trasporto. 3
Contrassegna il job (lavoro) o scheda per la traccia sinistra in caso di doppio trasporto. 3
3
3 Interfaccia utente grafica SIPLACE Manuale software SR.505.xx
3.2 Elementi dell’interfaccia autente Edizione 05/2004 IT
28
3.2.2 Barra degli strumenti sulla vista base
3

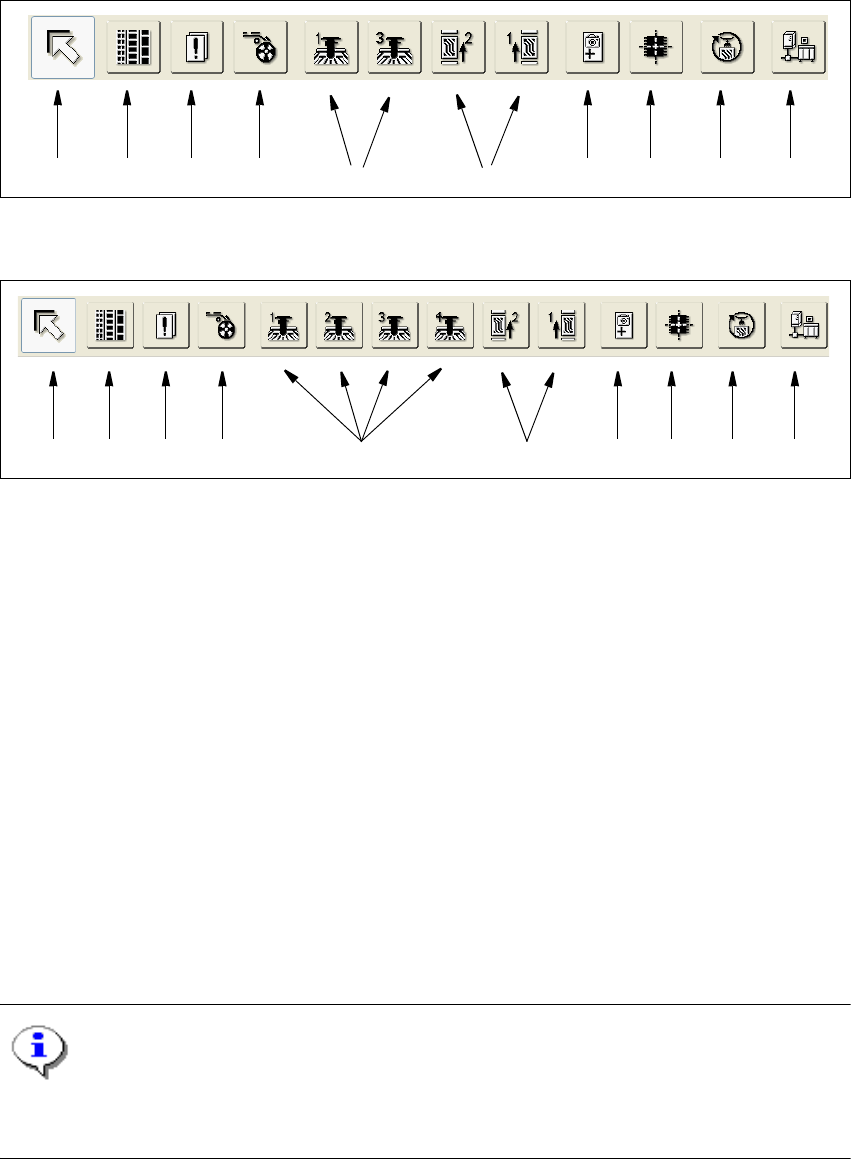

Fig. 3.2 - 2 Barra degli strumenti sulla vista base (esempio SIPLACE HF)
3
Fig. 3.2 - 3 Barra degli strumenti sulla vista base (esempio SIPLACE HS-60)
Legenda sulla Fig.
3.2 - 2
e Fig.
3.2 - 3
(1) vista base
(2) allestimento, funzioni di montaggio
(3) errore, funzioni di montaggio
(4) caricatore, funzioni di montaggio
(5) potale da 1 a 4 (a seconda del tipo di macchina), funzioni singole
(6) trasporto 1 e 2 (solo in caso di doppio trasporto), funzioni singole
(7) apprendimento fiducial, funzioni di visione
(8) testare il componente, funzioni di visione
(9) avviare il programma di test SITEST
(10) interfaccia GEM
3
NOTA
Il pulsanti di comando a simbolo visualizzati sulla barra degli strumenti variano a seconda del tipo
di macchina e configurazione. 3
1 8 9 10765432
1 8 9 10765432
