3 Interfaccia utente grafica SIPLACE Manuale software SR.505.xx 3.3 Interfaccia utente - Viste e menu Edizione 05/2004 IT 34 GEM F12 3 Con questa opzione di menu si richiamano le funz ioni dell’interfaccia GEM. 3 L ’inte…
SIPLACE Manuale software SR.505.xx 3 Interfaccia utente grafica
Edizione 05/2004 IT 3.3 Interfaccia utente - Viste e menu
33
Trasporto 1 F8 3
Consente di richiamare le funzioni singole per il trasporto CS 1 (= traccia destra in caso di doppio
trasporto). Servono a controllare e regolare i gruppi funzionali del trasporto CS e per regolare la
larghezza della catena. 3
NOTA
Le 2 seguenti opzioni di menu appartengono al gruppo delle funzioni di visione, grazie alle quali
si possono insegnare e testare le fiducial, nonché misurare i componenti e modificare i dati delle
forme involucro.
Le funzioni di visione non sono eseguibili a livello "Operatore". 3
Insegna fiducial F9 3
Con questa opzione di menu si richiamano le funzioni di manipolazione delle fiducial per il ricono-
scimento posizione dei circuiti stampati.
L’ulteriore prassi è spiegata nel "Manuale Visione SIPLACE" nonché sulla Guida online. 3
Testa componenti F10 3
Con questa opzione di menu si richiamano le funzioni di manipolazione delle forme involucri per
il centraggio dei componenti.
L’ulteriore prassi è spiegata nel "Manuale Visione SIPLACE" nonché sulla Guida online. 3
Avvia SITEST F11 3
Consente di avviare il programma di test SITEST per preparare e calibrare le macchine SIPLACE.
L’interfaccia utente e lo svolgimento delle funzioni sono descritte nella Guida online di SITEST. Al
sottocap.
4.5
. è inoltre riportata una panoramica su questa voce di menu. 3
NOTA
Il programma di test SITEST non è lanciabile a livello "Operatore". 3
3 Interfaccia utente grafica SIPLACE Manuale software SR.505.xx
3.3 Interfaccia utente - Viste e menu Edizione 05/2004 IT
34
GEM F12 3
Con questa opzione di menu si richiamano le funzioni dell’interfaccia GEM. 3
L’interfaccia GEM consente di gestire una stazione SIPLACE con un qualsiasi calcolatore host
compatibile GEM. Il proprio calcolatore stazione SIPLACE deve però restare collegato al sistema
di programmazione, affinché sia possibile programmare e scaricare sul calcolatore stazione i dati
macchina, di allestimento e delle schede. L’interfaccia GEM serve a rilevare i dati d’esercizio della
macchina durante il processo di montaggio in corso. 3
NOTA
Le funzioni dell’interfaccia GEM sono richiamabili solo se è configurata.
A livello "Operatore" è a disposizione soltanto la funzione "Invia e ricevi informazioni". Sulla fun-
zione "Visualizza stato GEM" i pulsanti di comando sono inattivi sul livello "Operatore". 3
NOTA
La descrizione dettagliata su questa opzione è riportata nelle istruzioni d’uso del software per l’op-
zione "GEM Interface" e sulla Guida online. 3
3
SIPLACE Manuale software SR.505.xx 3 Interfaccia utente grafica
Edizione 05/2004 IT 3.3 Interfaccia utente - Viste e menu
35
3.3.2.3 Menu "Opzioni"
Il menu "Opzioni" è disponibile solo sulla vista base. Su questo menu sono comprese tutte le fun-
zioni complementari. 3
NOTA
A livello "Operatore", sul menu "Opzioni" sono richiamabili solo le opzioni "Opzioni macchina...",
"Livello utente..." e "Codice a barre CS...". 3
Opzioni macchina... 3
A seconda del livello utente si ha qui la possibilità d’informarsi sulla configurazione della stazione
("Operatore") oppure di attivare e disattivare le opzioni macchina visualizzate ("Preparatore",
"Tecnico d’assistenza"). 3
3

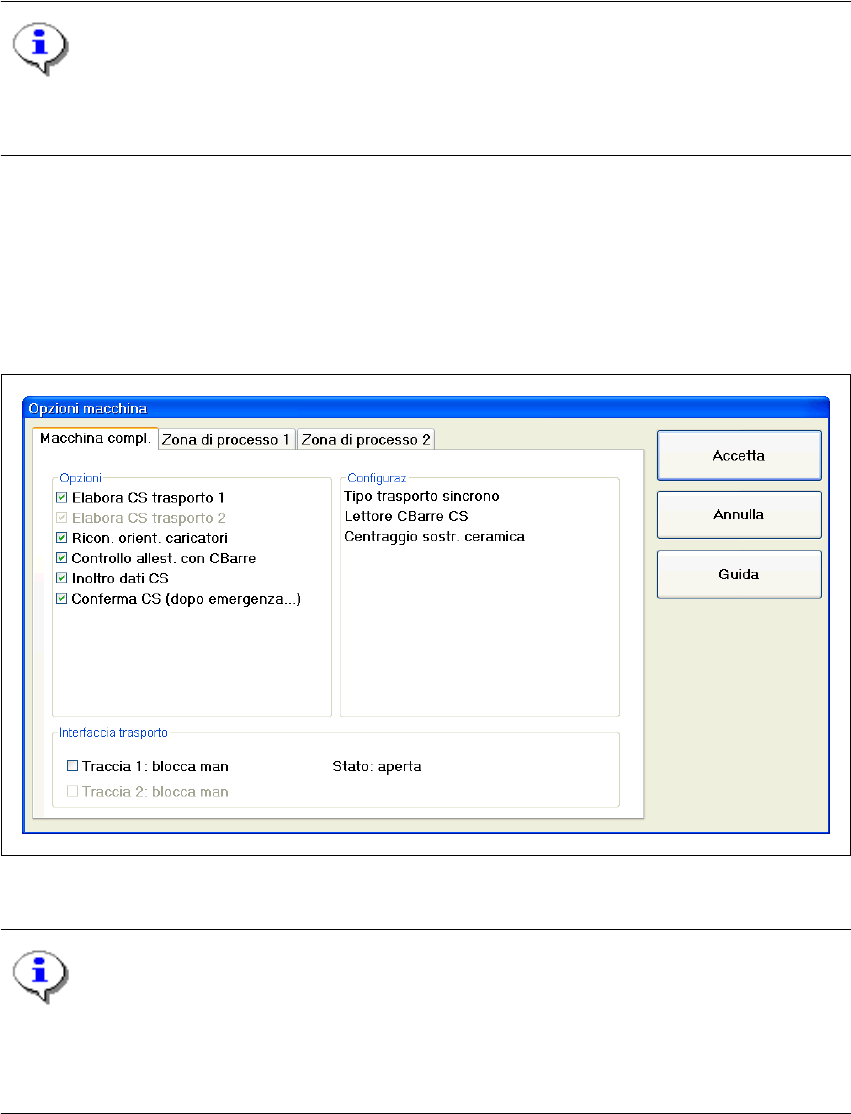

Fig. 3.3 - 1 Finestra di dialogo "Opzioni macchina- macchina completa" (esempio: HF)
NOTA
A seconda del tipo di macchina, la finestra di dialogo può comprendere informazioni, schede e
caselle di controllo differenti.
Sono visualizzate solo le opzioni macchina configurate sulla stazione attuale. 3
