3 Interfaccia utente grafica SIPLACE Manuale software SR.505.xx
3.3 Interfaccia utente - Viste e menu Edizione 05/2004 IT
38
Opzioni software... 3
Mediante questa opzione di menu si possono attivare i comandi di test (funzioni di test) per la ve-
rifica delle diverse componenti della macchina. 3
NOTA
Questa opzione di menu è richiamabile solo a livello "Tecnico d’assistenza". 3
AVVERTENZA
L’impostazione ed esecuzione dei comandi di test può essere effettuata solo dai tecnici d’assi-
stenza. 3
3

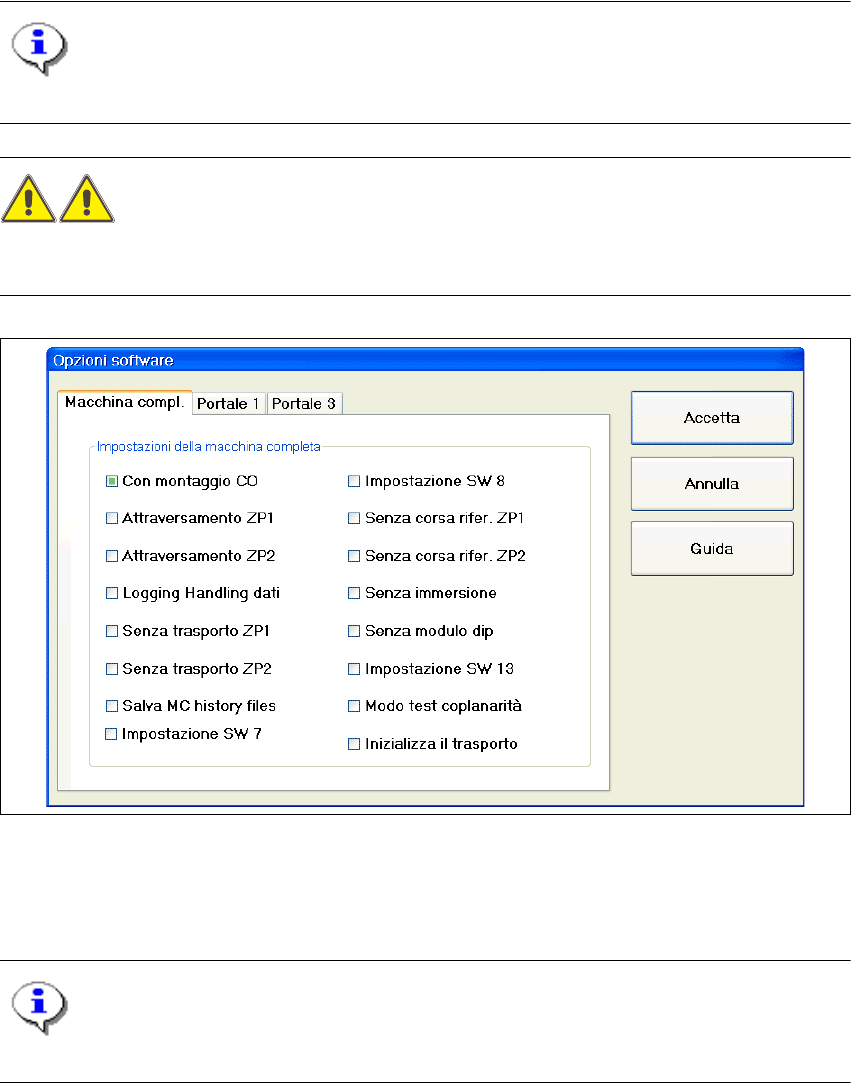

Fig. 3.3 - 3 Finestra di dialogo "Opzioni software" (esempio: SIPLACE HF")
Cliccando le relative schede si può commutare la schermata sulla componente macchina richiesta
(v. esempio sopra per "Macchina completa"). 3
NOTA
Se si riboota la stazione, verrà ripristinata l’impostazione originale delle opzioni software. 3
SIPLACE Manuale software SR.505.xx 3 Interfaccia utente grafica
Edizione 05/2004 IT 3.3 Interfaccia utente - Viste e menu
39
Opz. funzionamento... Alt+t 3
Questa opzione di menu consente di commutare la stazione (dopo aver attivato il tasto di stop)
sul modo ciclo (serve ad es. a circoscrivere gli errori) o di gestirla in modo degradato a velocità
ridotta. 3
3

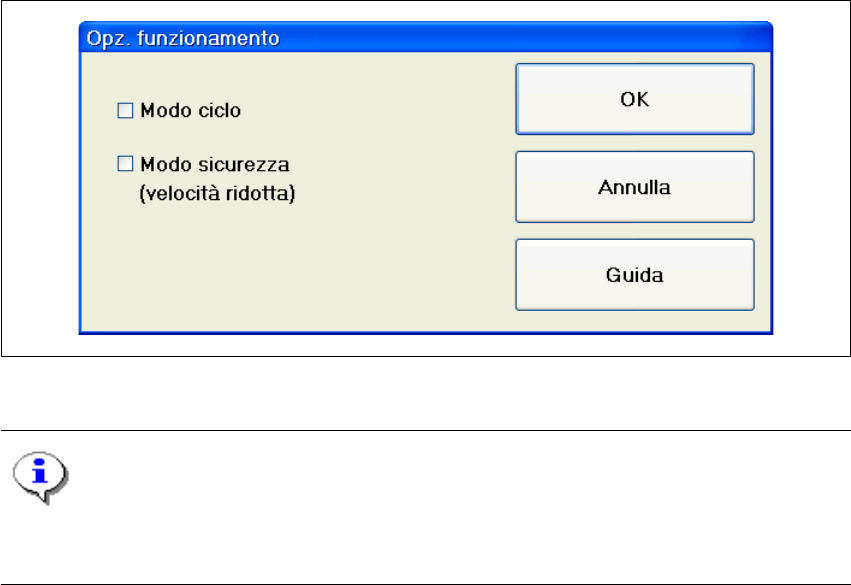

Fig. 3.3 - 4 Finestra di dialogo "Opzioni di funzionamento"
NOTA
Nel modo ciclo, per ogni passo di lavoro bisogna attivare il tasto di avvio sulla macchina.
L’opzione "modo sicurezza" (velocità ridotta) è disponibile solo per le macchine della serie HF. 3
Imm. video > Alt+8 (S-25 HM e S-27-HM) 3
Per determinate azioni può essere necessario che, durante il montaggio, appaia sullo schermo
l’immagine telecamera del sistema MVS (unità valutazione visione). 3
Mediante questa opzione di menu la visualizzazione viene commutata sull’immagine video del si-
stema MVS nella zona di processo. 3
Con il tasto ESC si riconverte la visualizzazione di nuovo sulla vista normale. 3
Imm. video ZP1 > Alt+8 3
Commuta sull’immagine telecamera del sistema MVS sulla zona di processo 1. 3
Imm. video ZP2 > Alt+9 3
Commuta sull’immagine telecamera del sistema MVS sulla zona di processo 2. 3
3 Interfaccia utente grafica SIPLACE Manuale software SR.505.xx
3.3 Interfaccia utente - Viste e menu Edizione 05/2004 IT
40
Modo calibratura fine... 3
Nel modo operativo "Stand Alone" mediante questa opzione di menu è possibile caricare i dati di
una scheda selezionata (programma di montaggio) dal disco rigido del calcolatore stazione. 3
NOTA
La descrizione dettagliata è riportata nel manuale "Calibratura fine" e sulla Guida online. 3
Impostazione GEM default... 3
Mediante questa opzione di menu si possono settare i parametri GEM che, inserendo la stazione,
verranno poi prescritti come parametri standard. 3
NOTA
La descrizione dettaglia sulle impostazioni GEM è riportata nelle istruzioni d’uso del software per
l’opzione "GEM Interface" e sulla Guida online 3
Codice a barre CS... 3
Mediante questa opzione di menu si apre una finestra di dialogo con l’elenco dei codici a barre
per ultimi rilevati dall’apposito lettore barcode.
Verrà inoltre visualizzato se nel leggere un codice a barre è occorso un errore, se figura un for-
mato sbagliato o se mancano i dati. 3
NOTA
L’opzione di menu "Codice a barre CS..." può essere richiamata solo se l’apposito lettore barcode
è installato a bordo ed è stato attivato nelle opzioni macchina. 3
