5 Compiti sulla linea SIPLACE SIPLACE Manuale software SR.505.xx 5.1 Accendere la linea SIPLACE Edizione 05/2004 IT 58 5.1.4 Diagramma di flusso "Accendere la linea SIPLACE" Il seguente diagramma d i flusso mos…
SIPLACE Manuale software SR.505.xx 5 Compiti sulla linea SIPLACE
Edizione 05/2004 IT 5.1 Accendere la linea SIPLACE
57
5

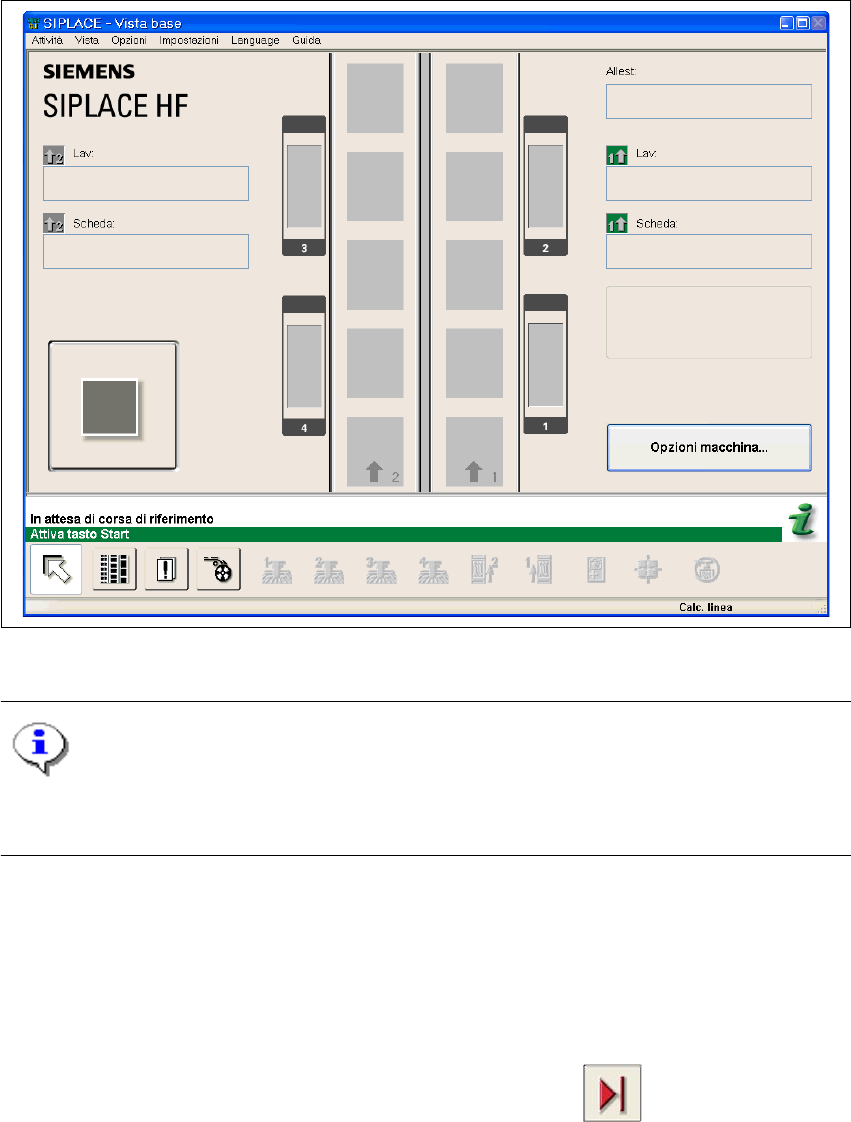

Fig. 5.1 - 2 Vista base dopo aver caricato il software SR (esempio: SIPLACE HF3)
NOTA
La casella dello stato riporta nella riga "Stato" la condizione di volta in volta attuale della stazione,
e sulla riga "Azione:" invece l’azione che dovete eseguire (v. Fig.
5.1 - 2
). 5
Æ Alla richiesta "Attiva tasto start" premete uno dei tasti di avvio.
I tasti di avvio si trovano sul lato d’ingresso, di uscita e sulle pulsantiere a destra e a sinistra
della stazione.)
Si esegue una corsa di riferimento con tutti gli assi, alla fine della quale la stazione è pronta al
servizio.
Sullo spazio di lavoro dell’interfaccia utente appare il simbolo .
5
5 Compiti sulla linea SIPLACE SIPLACE Manuale software SR.505.xx
5.1 Accendere la linea SIPLACE Edizione 05/2004 IT
58
5.1.4 Diagramma di flusso"Accendere la linea SIPLACE"
Il seguente diagramma di flusso mostra le azioni che si eseguono durante l’accensione e l’avviarsi
della linea SIPLACE. 5

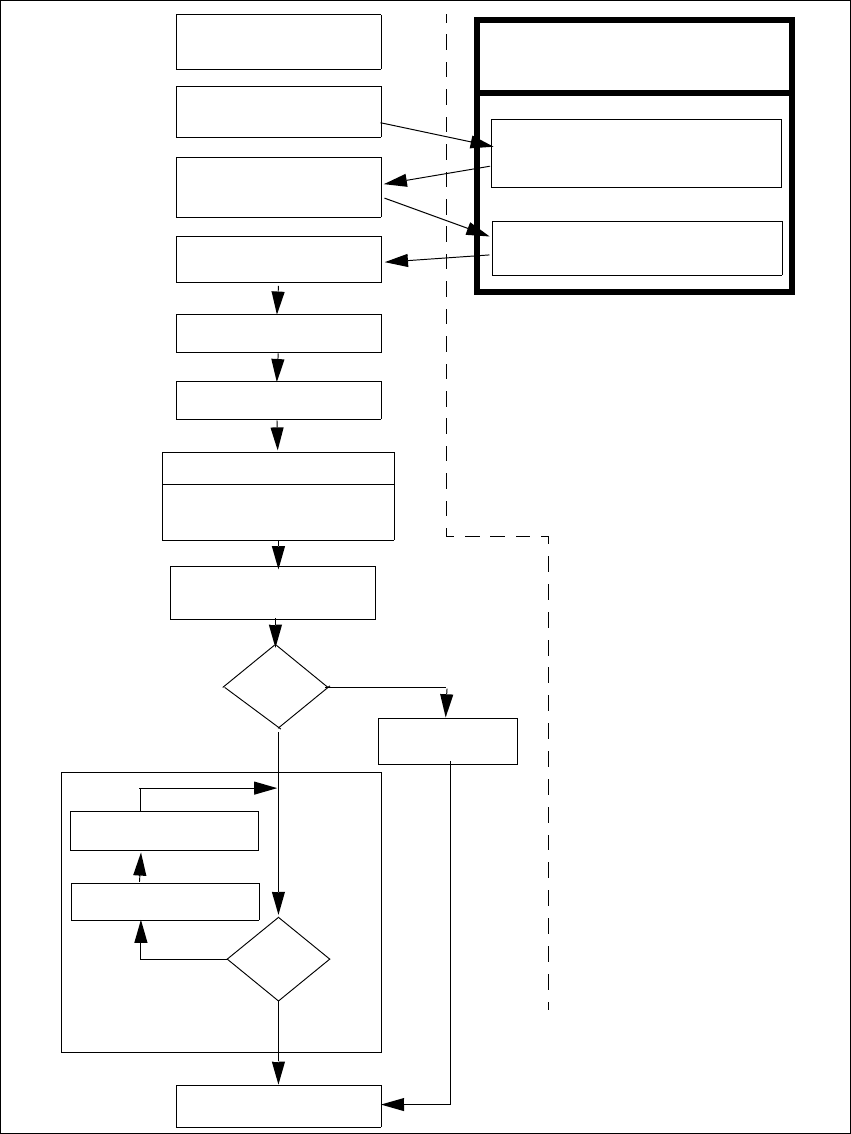

Fig. 5.1 - 3 Diagramma di flusso "Accendere la linea SIPLACE"
controllo pipette
event. modifica configur.
pipette
controllo allestimento
riempire le tracce
no
caricare i dati scheda
fiducial
o.k.?
prescrizioni alle macchine
assistente al download
controllo allestimento
(moduli alimentazione)
accendere
attendere il CL
inserire il CS
errore
traccia
sì
interrompere
montaggio
no
CS al conv. uscita
sì
calcolatore stazione
grassetto:
corsivo::
da eseguire
dall’operatore
viene eseguito ossia
segnalato dalla stazione
conferma della modifica set up
sull’assistente al download
calcolatore sistema program-
mazione
attendere corsa di rifer.
attivare il tasto start
SIPLACE Manuale software SR.505.xx 5 Compiti sulla linea SIPLACE
Edizione 05/2004 IT 5.2 Spegnere la linea SIPLACE
59
5.2 Spegnere la linea SIPLACE
CAUTELA
Prima di spegnere la linea, rispettare assolutamente quanto segue:
– Tutte le procedure di montaggio sulle stazioni devono essere terminate.
– Gli assi z di tutte le teste di montaggio devono trovarsi sulla loro posizione finale superiore.
– Su nessuna testa di montaggio devono trovarsi ancora componenti.
– Tutti i portali sono spostati sulla posizione di attesa.
– I calcolatori stazione sono arrestati debitamente.
– Spegnere il gruppo di continuità.
5.2.1 Uscire da SIPLACE Pro (Windows)
Æ Sulla barra dei menu di SIPLACE Pro andate su Oggetto --> Esci.
Æ Chiudete tutti gli altri programmi sul calcolatore.
Æ Sul menu di avvio di Windows, andate alla voce Arresta calcolatore.
5.2.2 Disinserire la stazione
Per disinserire la stazione, procedere in questo modo: 5
Æ Terminate tutte le procedure di montaggio.
Æ Controllate se gli assi z di tutte le teste di montaggio si trovano sulla loro posizione finale su-
periore.
Æ Controllate se sulle teste di montaggio si trovano ancora dei componenti e, se sì, rimuoveteli.
Æ Spostate event. tutti i portali mediante le funzioni apposite (v. Manuale della macchina in que-
stione) sulla posizione di attesa.
NOTA
Normalmente tutti i portali traslano automaticamente sulla posizione di attesa. 5
Æ Uscite dal calcolatore stazione mediante il menu Attività --> Arresta calcolatore...
Æ Spegnete adesso la stazione tramite l’interruttore principale.
