5 Compiti sulla linea SIPLACE SIPLACE Manuale software SR.505.xx 5.3 Trattare le informazioni sugli errori Edizione 05/2004 IT 62 5.3.2.1 Visuali zzare le informazioni sull’errore corrente Æ Sulla vista base, fare clic s…
SIPLACE Manuale software SR.505.xx 5 Compiti sulla linea SIPLACE
Edizione 05/2004 IT 5.3 Trattare le informazioni sugli errori
61
5

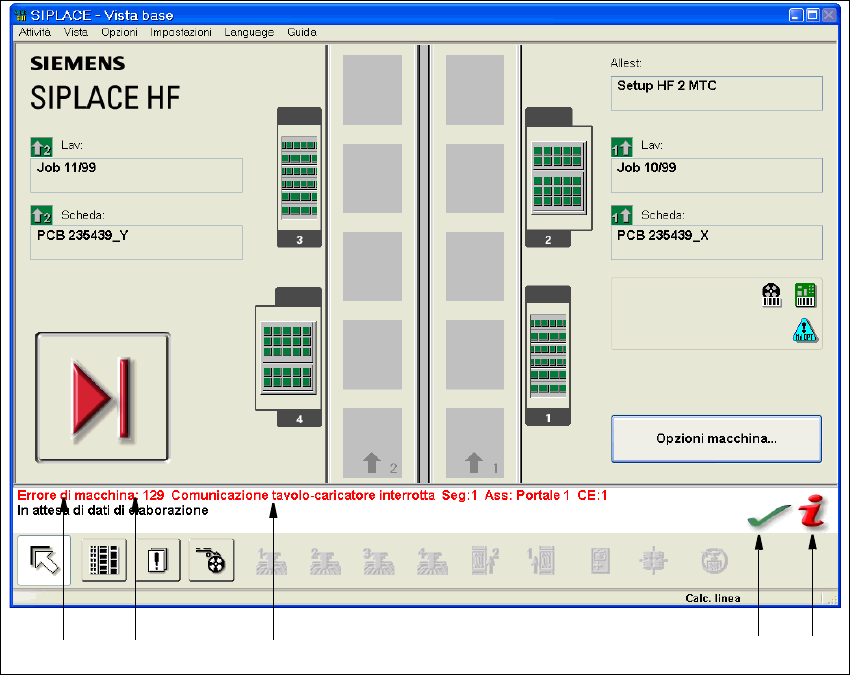

Fig. 5.3 - 1 Vista base con messaggio d’errore
Legenda sulla Fig.
5.3 - 1
(1) tipo di errore errore di traccia, macchina, trasporto e generale
(2) numero errore il numero assegnato a questo errore
(3) messaggio d’errore brevi informazioni
(4) simbolo "Conferma errore" per tacitare l’errore dopo avervi rimediato
(5) simbolo "Info errori" per richiamare la Guida sull’errore attuale
12 3
4 5
5 Compiti sulla linea SIPLACE SIPLACE Manuale software SR.505.xx
5.3 Trattare le informazioni sugli errori Edizione 05/2004 IT
62
5.3.2.1 Visualizzare le informazioni sull’errore corrente
Æ Sulla vista base, fare clic sul simbolo .
Si apre la finestra principale del Sistema di Guida con le informazioni sull’errore attuale
(v. esempio alla Fig.
5.3 - 3
).
5.3.2.2 Visualizzare le informazioni sull’errore selezionato
Æ Sulla barra degli strumenti nella vista base, cliccate sul pulsante a simbolo .
L’interfaccia utente si commuta sulla visualizzazione degli errori del tipo per ultimo settato. Sulla
zona visualizzazione sono elencati tutti gli errori occorsi del tipo di errore corrente.
Æ Se necessario, servendovi del relativo pulsante a simbolo convertite la vista sul tipo di errore
richiesto.
La zona visualizzazione si commuta sul tipo di errore selezionato (v. esempio alla Fig.
5.3 - 2
).
5

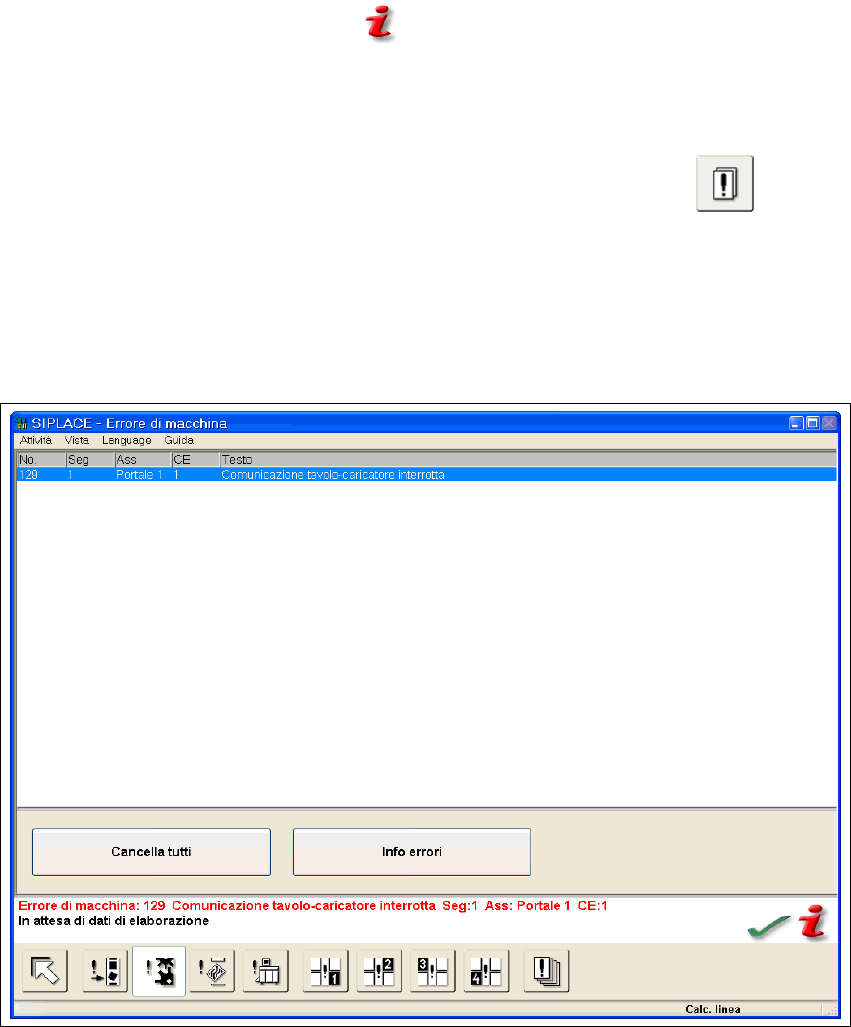

Fig. 5.3 - 2 Esempio: Tipo di errore "Errore di macchina"
Æ Scegliete sulla tabella la voce dell’errore per il quale volete richiedere le informazioni. Sulla ta-
bella la riga selezionata è ora evidenziata in azzurro. Il pulsante di comando "Info errori" è at-
tivo.
SIPLACE Manuale software SR.505.xx 5 Compiti sulla linea SIPLACE
Edizione 05/2004 IT 5.3 Trattare le informazioni sugli errori
63
Æ Cliccate sul pulsante di comando Info errori.
Si apre la finestra principale del Sistema di Guida con le informazioni sull’errore al momento
selezionato (v. Fig.
5.3 - 3
).
5

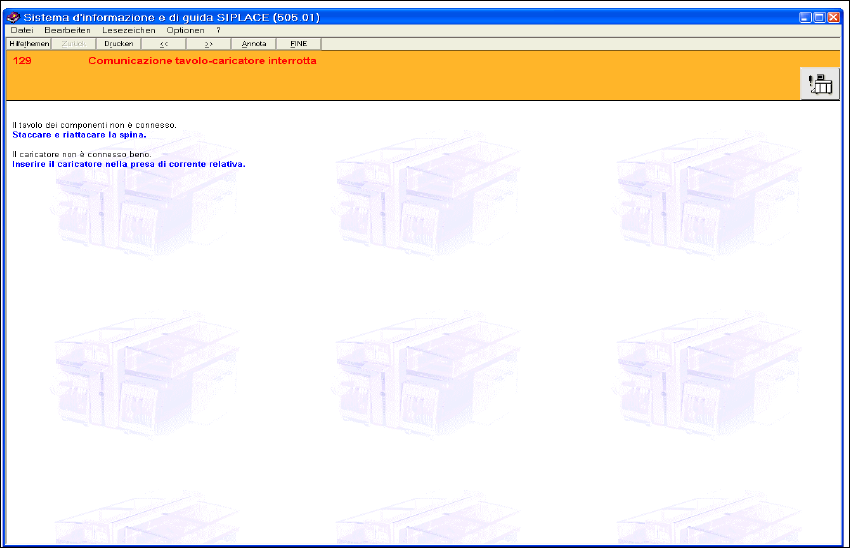

Fig. 5.3 - 3 Esempio: Informazioni sull’errore corrente
5
Significato dei colori nelle informazioni sugli errori 5
– testo rosso numero e messaggio d’errore
– testo nero possibile causa
– testo blu istruzioni di rimedio
– testo verde sottolineato richiamo di ulteriori informazioni
5
