SIPLACE Manuale software SR.505.xx 5 Compiti sulla linea SIPLACE Edizione 05/2004 IT 5.3 Trattare le informazioni sugli errori 63 Æ Clic cate sul puls ante di comando Info errori . Si apre la finestra princ ipale del Sis…
5 Compiti sulla linea SIPLACE SIPLACE Manuale software SR.505.xx
5.3 Trattare le informazioni sugli errori Edizione 05/2004 IT
62
5.3.2.1 Visualizzare le informazioni sull’errore corrente
Æ Sulla vista base, fare clic sul simbolo .
Si apre la finestra principale del Sistema di Guida con le informazioni sull’errore attuale
(v. esempio alla Fig.
5.3 - 3
).
5.3.2.2 Visualizzare le informazioni sull’errore selezionato
Æ Sulla barra degli strumenti nella vista base, cliccate sul pulsante a simbolo .
L’interfaccia utente si commuta sulla visualizzazione degli errori del tipo per ultimo settato. Sulla
zona visualizzazione sono elencati tutti gli errori occorsi del tipo di errore corrente.
Æ Se necessario, servendovi del relativo pulsante a simbolo convertite la vista sul tipo di errore
richiesto.
La zona visualizzazione si commuta sul tipo di errore selezionato (v. esempio alla Fig.
5.3 - 2
).
5
Fig. 5.3 - 2 Esempio: Tipo di errore "Errore di macchina"
Æ Scegliete sulla tabella la voce dell’errore per il quale volete richiedere le informazioni. Sulla ta-
bella la riga selezionata è ora evidenziata in azzurro. Il pulsante di comando "Info errori" è at-
tivo.
SIPLACE Manuale software SR.505.xx 5 Compiti sulla linea SIPLACE
Edizione 05/2004 IT 5.3 Trattare le informazioni sugli errori
63
Æ Cliccate sul pulsante di comando Info errori.
Si apre la finestra principale del Sistema di Guida con le informazioni sull’errore al momento
selezionato (v. Fig.
5.3 - 3
).
5
Fig. 5.3 - 3 Esempio: Informazioni sull’errore corrente
5
Significato dei colori nelle informazioni sugli errori 5
– testo rosso numero e messaggio d’errore
– testo nero possibile causa
– testo blu istruzioni di rimedio
– testo verde sottolineato richiamo di ulteriori informazioni
5
5 Compiti sulla linea SIPLACE SIPLACE Manuale software SR.505.xx
5.3 Trattare le informazioni sugli errori Edizione 05/2004 IT
64
5.3.2.3 Inserire o elaborare le annotazioni sugli errori
Su tutte le viste delle informazioni sugli errori è possibile archiviare delle annotazioni ed elaborarle
se in seguito occorre. In tal modo è ad es. possibile documentare i lavori compiuti. Se su una di
queste viste è archiviata un’annotazione, sarà visibile un fermaglio stilizzato. 5
Inserire un’annotazione
Æ Cliccate sul pulsante di comando Annota della relativa vista.
Si aprirà la seguente finestra di dialogo.
I 5

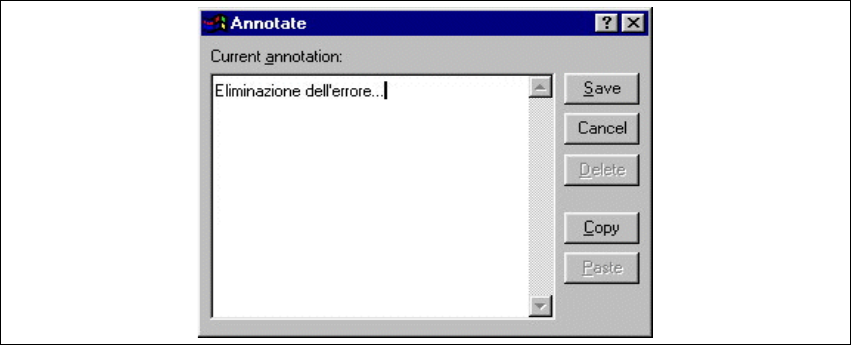

Fig. 5.3 - 4 Inserire un’annotazione
Æ Sulla zona di editazione digitate il testo dell’annotazione che volete rilasciare.
Æ Per confermare l’inserimento, cliccate sul pulsante di comando Salva.
Si chiude la finestra di dialogo.
Sulla vista attuale del sistema di Guida appare un fermaglio stilizzato. Cliccando questo simbolo
si può aprire la finestra di input per modificare l’annotazione.
Cancellare l’annotazione
Æ Sulla vista richiesta, cliccate sul fermaglio stilizzato.
Si apre la finestra di dialogo con le annotazioni salvate.
Æ Cliccate sul pulsante di comando Cancella.
La finestra di dialogo si chiude. Sulla vista attuale non viene più visualizzato il fermaglio.
