NPM-DGS 程序手册 10.4 生产数据的编辑 EJS9AC-MB-10P-04 Page 10-35 1 选择元件后，在元件上右击。 2 选择 [ 编辑贴装 XXXX] 。 显示出 < 坐标点修改 > 画面。 3 在需要调整的项目上打勾， 输入调整量 后，点击 [ 确定 ] 。 坐标整体编辑 可综合对象工作台、贴装头等的贴装 点后一起执行偏移。 1 从贴装点一览中选择需要偏移的贴装 点后右击。 2 选择 [ 坐…
NPM-DGS
程序手册
10.4
生产数据的编辑
Page 10-34 EJS9AC-MB-10P-04
③ 贴装点一览表显示部
一览显示基板意象图显示部上的贴装点。通过选择菜单栏的
[
查看
]
[
贴装坐标一览
]
，可显示
/
隐
藏贴装点列表。
显示内容
‘7.7
基板画面
’
‘
③贴装点一览表显示部
显示内容
’
右击菜单
与基板意象图显示部的右击菜单相同。
选择贴装点
‘7.7
基板画面
’
‘
③贴装点一览表显示部
选择贴装点
’
显示位置的移动内容
‘7.7
基板画面
’
‘
③贴装点一览表显示部
显示位置的移动
’
NPM-DGS
程序手册
10.4
生产数据的编辑
EJS9AC-MB-10P-04 Page 10-35

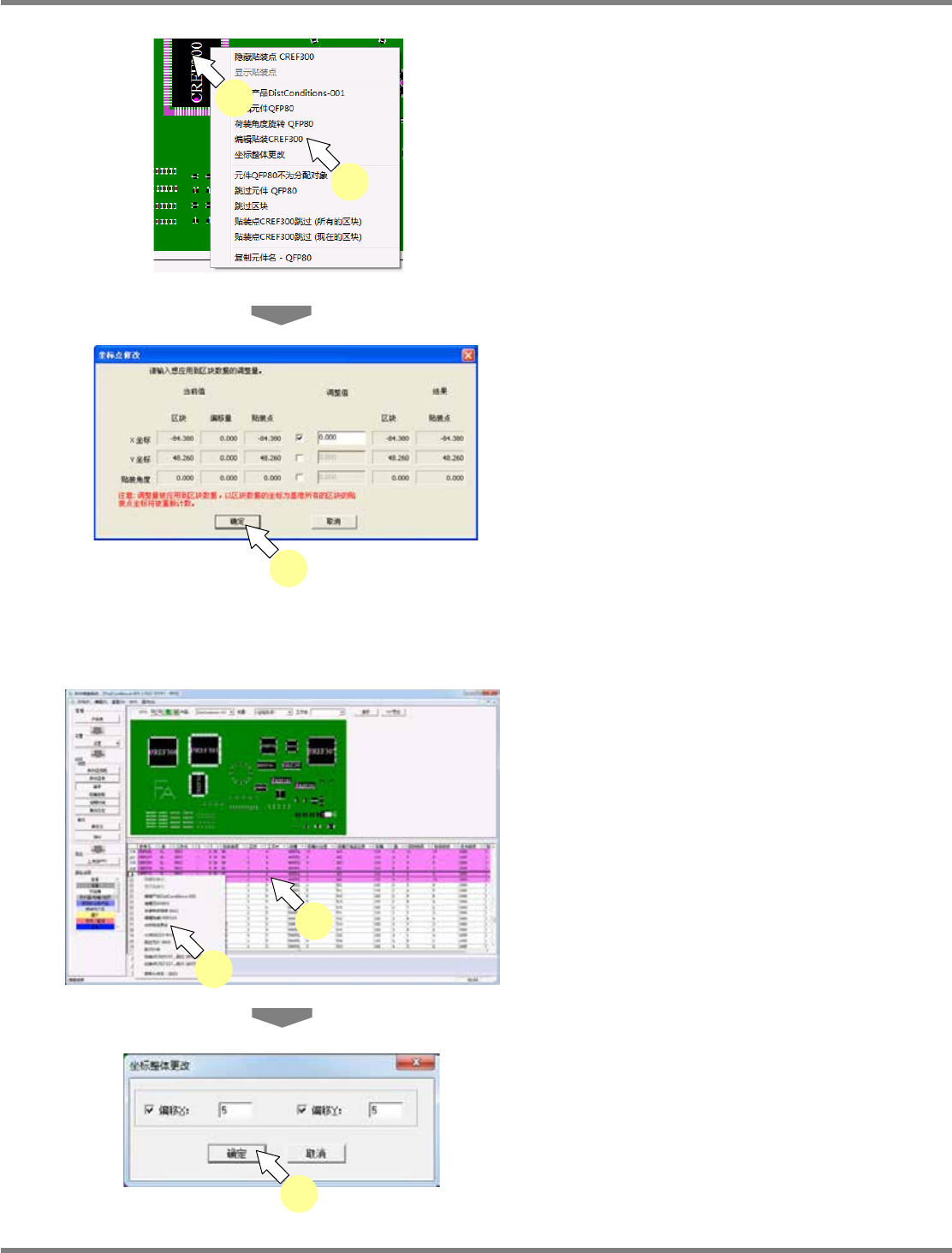

1
选择元件后，在元件上右击。
2
选择
[
编辑贴装
XXXX]
。
显示出
<
坐标点修改
>
画面。
3
在需要调整的项目上打勾，输入调整量
后，点击
[
确定
]
。
坐标整体编辑
可综合对象工作台、贴装头等的贴装点后一起执行偏移。
1
从贴装点一览中选择需要偏移的贴装
点后右击。
2
选择
[
坐标整体更改
]
。
将显示
<
坐标整体更改
>
画面。
3
勾选需要调整的项目，输入偏移值后，
点击
[
确定
]
。
LWS100205S-02C03
1
2
LWS100205S-03C02
3
LWS100205S-04C00
1
2
LWS100205S-05C00
3
NPM-DGS
程序手册
10.4
生产数据的编辑
Page 10-36 EJS9AC-MB-10P-04
关于
CM/NPM
混在生产线下数据被分割元件
被分配为
CM/DT
的贴装点以灰色显示。
点击被分配为
CM/DT
的元件，并选择了菜单的
跳过相关项目时，将会显示错误对话框，而不
会刷新跳过信息。
LWS100205S-04C01
LWS100205S-05C01
LWS100205S-06C01
