NPM-DGS 程序手册 13.2 支撑销配置数据的编制功能 EJS9AC-MB-13P-07 Page 13-17 13.2.5 设定 PCB 数据的支撑销 使用 PCB 编辑器，在基板上进行支撑销等设定。 1 从 PCB 一览中选择设定支撑销的 PCB 数据。 2 或者点击工具栏的 ( 打开 ) ，或 者 选择菜单栏的 [ 文件 ] [ 打开 ] ，或者从 右击菜单中选择 [ 打开 ] 。 将显示 <PCB 编辑器 &…
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-16 EJS9AC-MB-13P-07
3

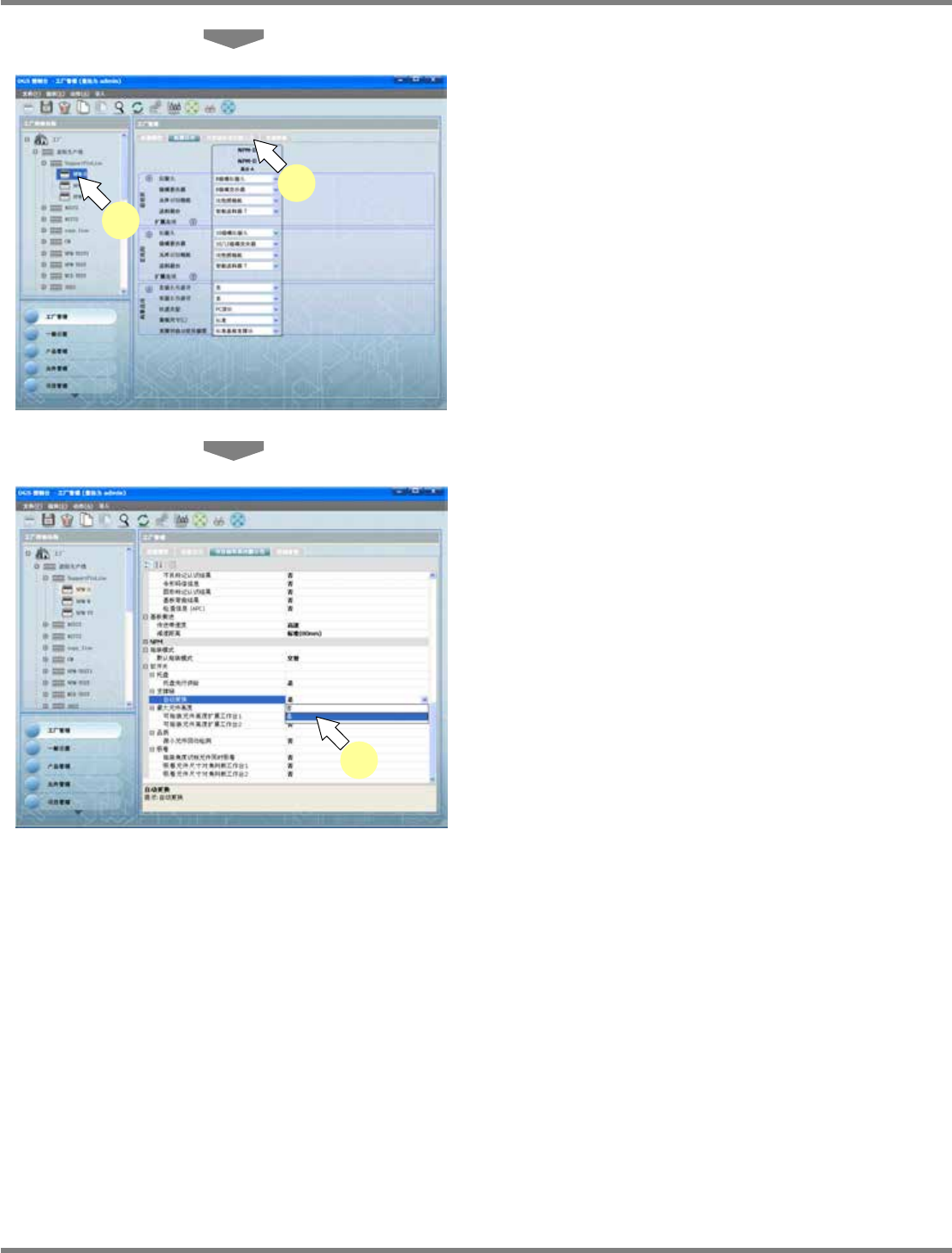

选择需要设定支撑销的设备后，打开
[
项目编辑系统默认值
]
。
4
将软开关上的
[NPM]
[
支撑销
]
[
自动更换
]
设定为
[
是
]
。
在数据编制项目默认值下的支撑销设定，还可
在数据编制项目编辑器上进行。
Howto130204S-04C01
4
Howto130204S-03C01
3
3
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-07 Page 13-17
13.2.5
设定
PCB
数据的支撑销
使用
PCB
编辑器，在基板上进行支撑销等设定。
1
从
PCB
一览中选择设定支撑销的
PCB
数据。
2
或者点击工具栏的
(
打开
)
，或 者
选择菜单栏的
[
文件
]
[
打开
]
，或者从
右击菜单中选择
[
打开
]
。
将显示
<PCB
编辑器
>
画面。
3
选择菜单栏的
[
工具
]
[
支撑销
]
。
将显示
<
支撑销
>
画面。
Howto130205S-01C00
1
2
Howto130205S-02C00
3
Howto130205S-03C01
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-18 EJS9AC-MB-13P-07
支撑销画面的详细
①
‘
画面切换
’
切换显示画面。
[
贴装面
]
:
将画面切换到贴装面。
[
支撑销侧
]
:
将画面切换到支撑销侧。
②
‘
支撑销坐标
’
显示设定在基板上的支撑销的坐标。
[
导入
]
:
从
PCB
或生产数据导入支撑销坐标。
[全选]
:
选择全部的支撑销。
[删除]
:
删除所选择的支撑销。
[
添加支撑销
]
:
添加支撑销。
③
‘
引线配置区域
’
切换显示在画面上的支撑销的配置区域。以白色影线显示不可配置支撑销的区域。
‘
机种
’
:
指定显示销配置区域的机种。通过
LWS
模式的基板打开了
PPD
编辑器
时，将显示生产数据内的机种。
‘单轨’
:
切换到选择机种为单轨设定时的销配置区域。
‘
双轨
’
:
切换到选择机种为双轨设定时的销配置区域。
④
‘
支撑销侧图像
’
显示读取支撑销图像的设定。
‘
文件名
’
:
显示以
[
･･･
]
所指定的文件名。
[
･･･
]
:
指定支撑销画面的图像。
‘
无反转
’
:
当不反转支撑销侧的图像而读取时，勾选这个项目。支撑销侧的图像将为透
过贴装面而看到的图像，因此有必要使其反转。如果读取图像属于即已反转
的图像，则请勾选。
[读取图像]
:
读取所指定的图像。
[删除图像]
:
删除所设定的支撑销侧的图像。
Howto130205S-03C01
2
1
2
2
2
3
2
4
