NPM-DGS 程序手册 4.3 假想生产线的构筑 Page 4-20 EJS9AC-MB-04P-10 项目 说明 ‘ 以图形作为单位进行最佳化 ’ 设定是否对每个图形进行最佳化。 设定内容分为下述 5 种。 • [ 否 ]: 不进行以图形为单位的优化。 • [ 以实装点为单位分配剩余图形 ]: 进行优化，通过 1 台机器进行 1 个图形的实装。 当在生产线上只存在相同机器之际， 选择这个项目。 图形数比机器数多一些，出现剩余图 形的…
NPM-DGS
程序手册
4.3
假想生产线的构筑
EJS9AC-MB-04P-08 Page 4-19
项目
说明
‘

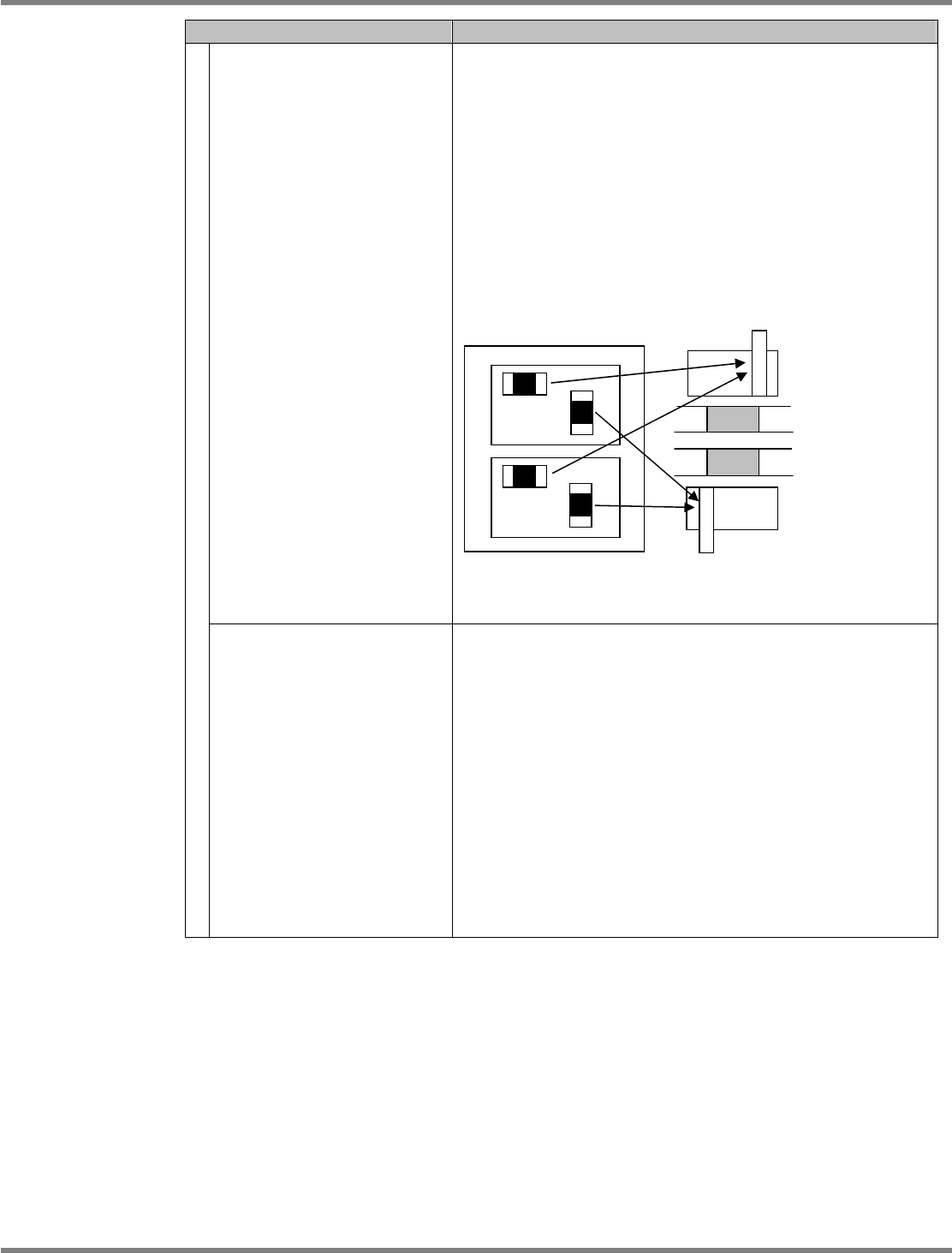

由同一个供料器供给多个图形
上的同一个元件应
’
当勾选了
‘
由同一个供料器供给多个图形上的同一个元件应
’
时，使
多个图形上的相同贴装点由相同供料器供给。
没有勾选时，最优化自由分配贴装点。
如果没有特殊指定，请取消
‘
由同一个供料器供给多个图形上的同
一个元件应
’
的勾选。
使用例
在如下所示的情形下，勾选
‘
由同一个供料器供给多个图形上的同
一个元件应
’
。
•
当在图形上的特定贴装点上产生问题时，为了马上判定到底是
哪一个供料器不好，而想要使用相同供料器贴装各图形的相同
贴装点时。
‘
在同一个基台上进行部品分配
’
当勾选了
‘
在同一个基台上进行部品分配
’
时，允许在在相同基台内
内配置多个相同元件。
没有勾选时，在相同基台内只配置一个相同元件
。
如果没有特殊指定，请勾选
‘
在同一个基台上进行部品分配
’
。将 分
割配置元件，以便达到最佳的生产率。
在相同基台上只可配置一个元件，但是在不同基台上有可能会
配置相同元件。
使用例
在如下所述的情形下，取消勾选
‘
在同一个基台上进行部品分配
’
。
•
为了防止元件分割数的增加，而不允许在相同设备内执行分割
时。
•
当在特定设备的元件上发生问题时，为了想要马上判断哪个元
件不好，而在一个设备上只配置一个元件时。
由一个供料器贴装
相同的贴装点
NPM-DGS
程序手册
4.3
假想生产线的构筑
Page 4-20 EJS9AC-MB-04P-10
项目
说明
‘
以图形作为单位进行最佳化
’
设定是否对每个图形进行最佳化。
设定内容分为下述
5
种。
• [
否
]:
不进行以图形为单位的优化。
• [
以实装点为单位分配剩余图形
]:
进行优化，通过
1
台机器进行
1
个图形的实装。
当在生产线上只存在相同机器之际，选择这个项目。
图形数比机器数多一些，出现剩余图形的情况下，将剩余图形
内的实装点分配到各台机器。
各台设备的循环时间大致相同。
• [
以图形为单位分配剩余图像
]:
进行优化，通过
1
台机器进行
1
个图形的实装。
当在生产线上只存在相同机器之际，选择这个项目。
图形数比机器数多一些，出现剩余图形的情况下，以图形为单
位将剩余图形分配到某台机器进行实装。
各台设备的循环时间不同，但是，因每
1
个图形必定在
1
台设
备上进行实装，故在需要严格追踪等情况下采用本方式。
• [(
不同吸头共同配置
)
剩余图形以贴装点为单位而分配
]:
进行优化，通过
1
台机器进行
1
个图形的实装。
当在生产线上存在不同的机器之际，选择这个项目。
图形数比机器数多一些，出现剩余图形的情况下，将剩余图形
内的实装点分配到各台机器。
各台设备的循环时间大致相同。
• [(
不同吸头共同配置
)
剩余图形也以图形为单位而分配
]:
进行优化，通过
1
台机器进行
1
个图形的实装。
当在生产线上存在不同的机器之际，选择这个项目。
图形数比机器数多一些，出现剩余图形的情况下，以图形为单
位将剩余图形分配到某台机器进行实装。
各台设备的循环时间不同，但是，因每
1
个图形必定在
1
台设
备上进行实装，故在需要严格追踪等情况下采用本方式。

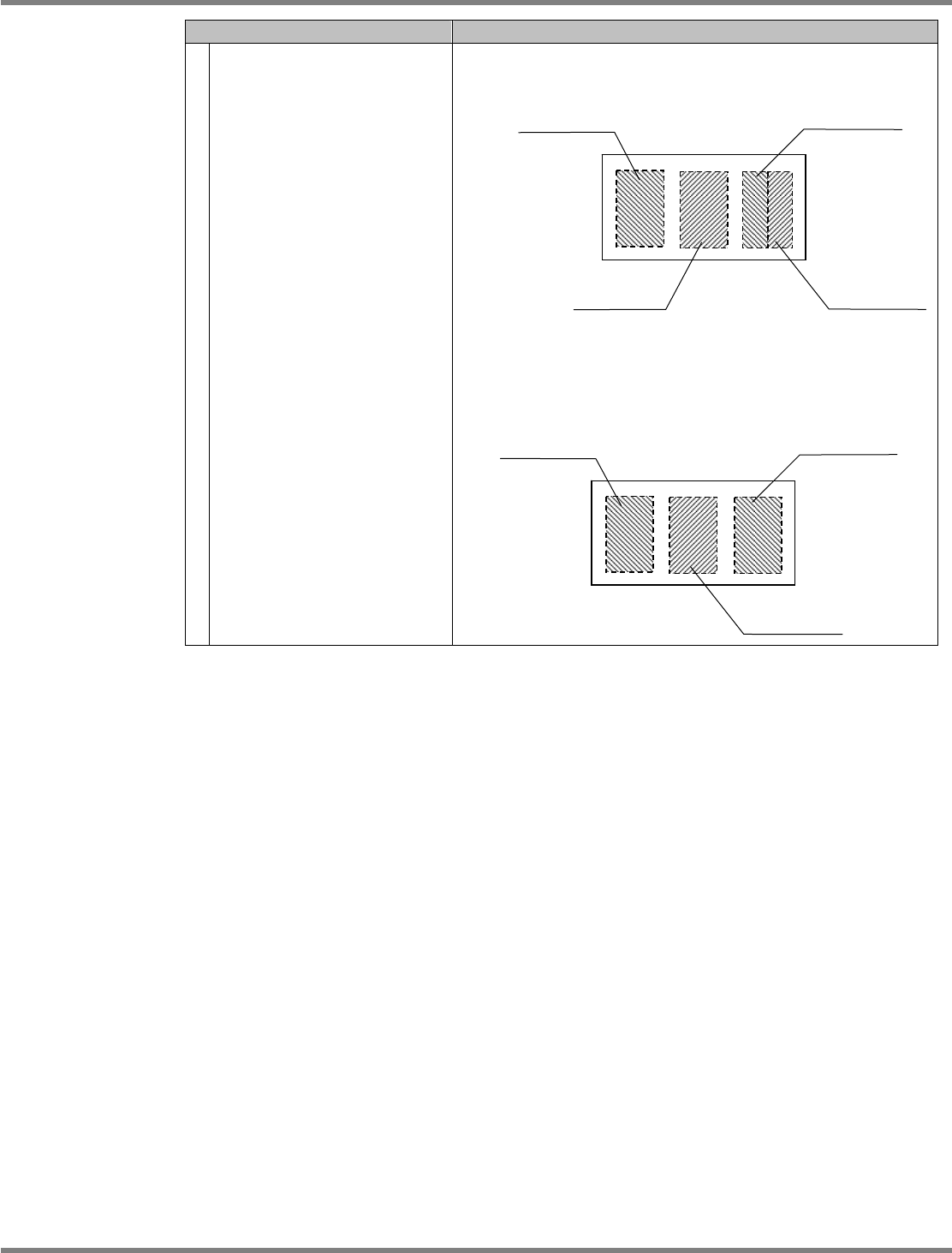

示例
:
在
2
台
NP
M
上进行
每
1
基板有
3
个图形的实装
基板上有
3
个图形
图形
3
图形
2
图形
1
NPM-DGS
程序手册
4.3
假想生产线的构筑
EJS9AC-MB-04P-08 Page 4-21
项目
说明
• [

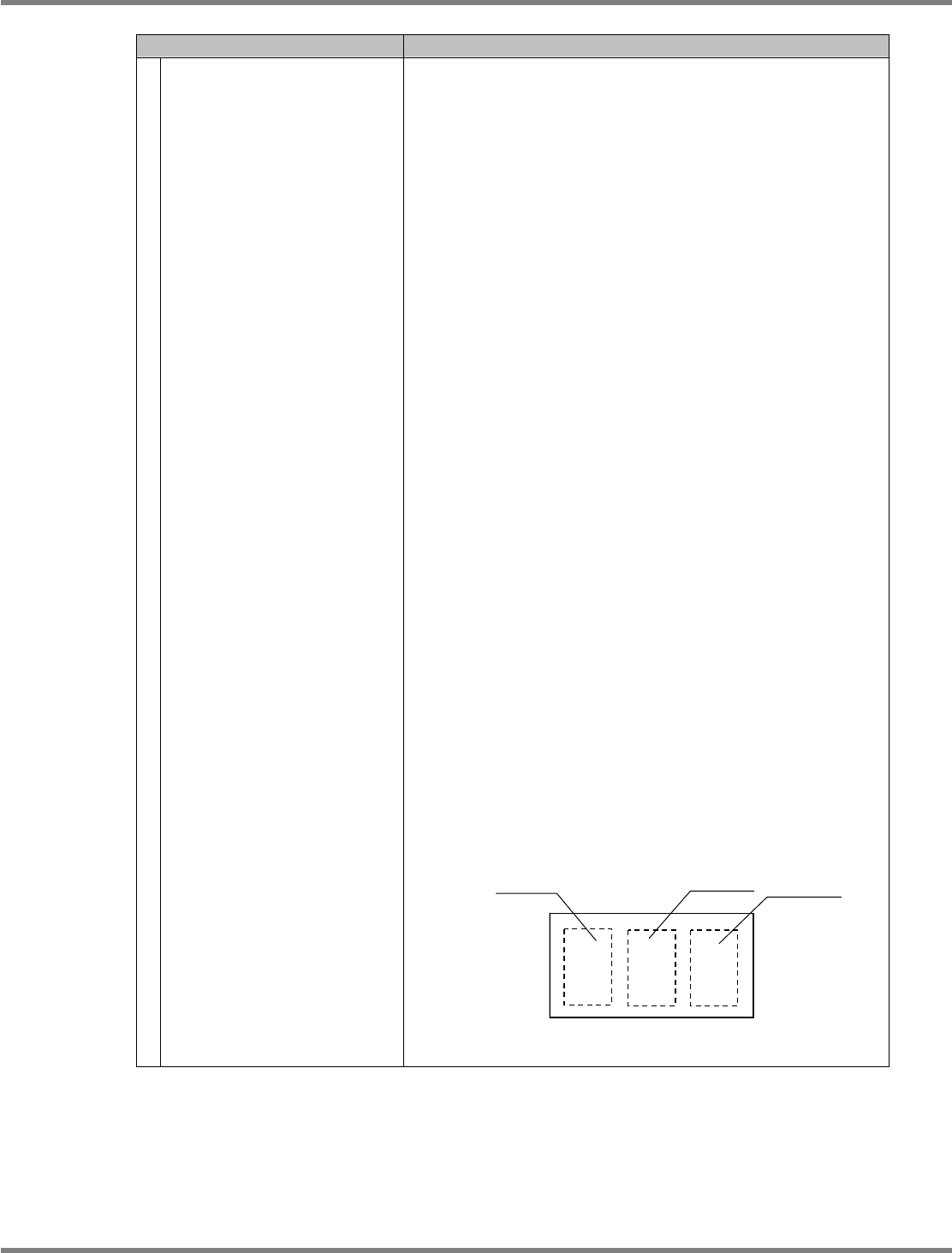

以实装点为单位分配剩余图形
]
•
选择
[(
不同吸头共同配置
)
剩余图形以贴装点单位分配
]
时
• [
也以图形为单位分配剩余图像
]
•
选择
[(
不同吸头共同配置
)
剩余图形也以图形单位分配
]
时
在第
1
台机器上
进行实装
在第
2
台机器上
进行实装
在第
2
台机器上
进行实装
在第
1
台机器上
进行实装
在第
1
台机器上
进行实装
在第
2
台机器上
进行实装
在第
1
台机器上
进行实装
