NPM-DGS 程序手册 5.5 CAD 宏的导出 Page 5-100 EJS9AC-MB-05P-09 5.5 CAD 宏的导出 进行 CAD 宏的导出，则会向文件里输 出 CAD 宏编辑器的 CAD 宏详细设定。 1 选择菜单栏的 [ 文件 ]  [ 导出 ]  [CAD 宏 ] 。  显示出 < 另存为 > 画面。 2 选择要导出的地点。 3 点击 [ 保存 ] 。 Project050500S-0 1C04 …

100%1 / 1280
NPM-DGS
程序手册
5.4 CAD
宏的导入
EJS9AC-MB-05P-09 Page 5-99
5.4 CAD
宏的导入
进行
CAD
宏的导入，则会获取
CAD
宏编辑器的
CAD
宏的详细设定。
1
选择主菜单的
[
导入
]
[CAD
宏
]
。
显示出
<
打开
>
画面。
2
选择要输入的
CAD
宏。
3
点击
[
打开
]
。
所导入的文件中包含的
CAD
宏名称与已经登
录的
CAD
宏名称一致时，将显示是否覆盖的确
认信息。
4
导入成功后，将显示信息，点击
[OK]
关闭窗口。
Project050400S-01C04
1
Project050400S-02C00
2
3
Project050400S-03C00
4
NPM-DGS
程序手册
5.5 CAD
宏的导出
Page 5-100 EJS9AC-MB-05P-09

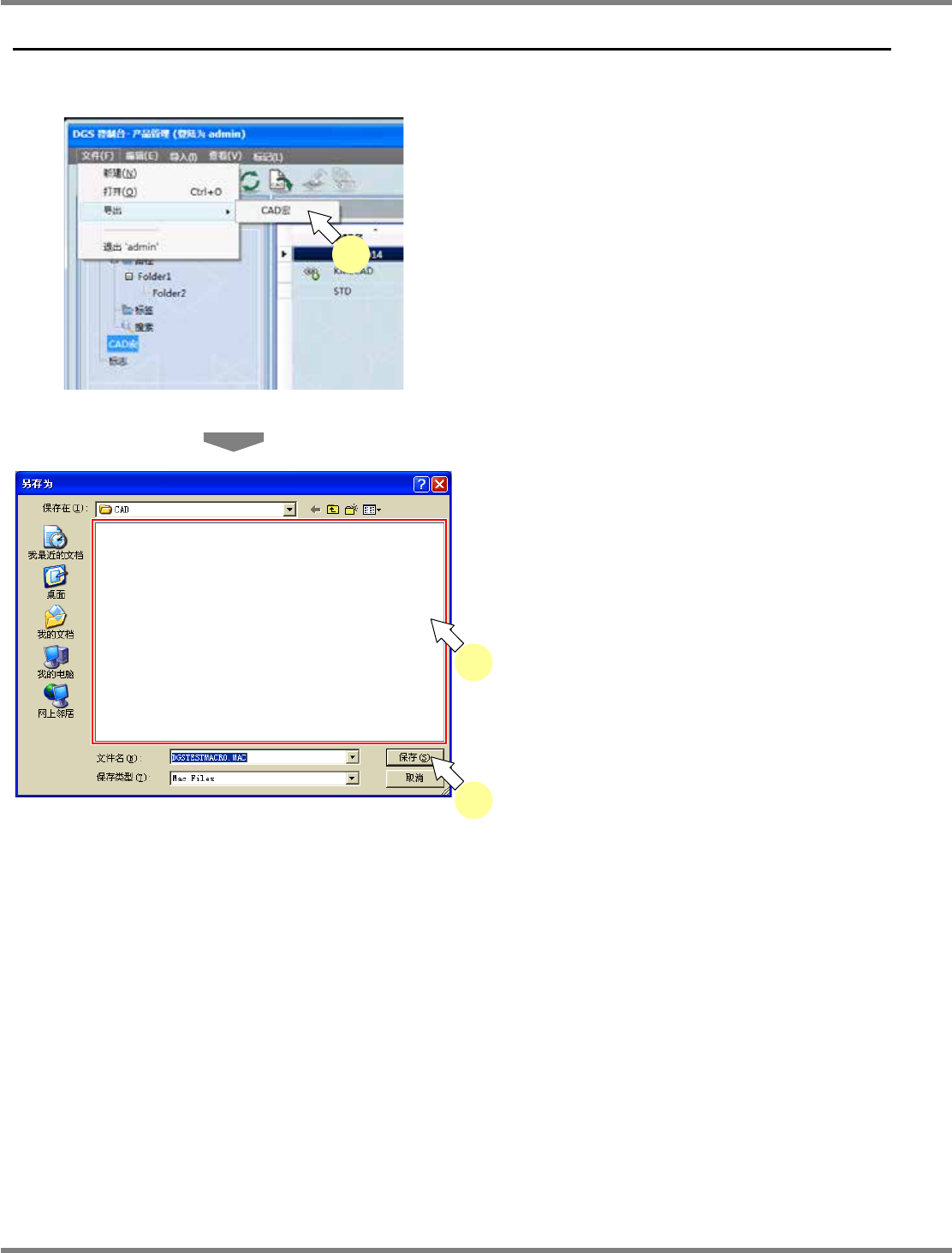

5.5 CAD
宏的导出
进行
CAD
宏的导出，则会向文件里输出
CAD
宏编辑器的
CAD
宏详细设定。
1
选择菜单栏的
[
文件
]
[
导出
]
[CAD
宏
]
。
显示出
<
另存为
>
画面。
2
选择要导出的地点。
3
点击
[
保存
]
。
Project050500S-01C04
1
Project050500S-02C00
2
3
NPM-DGS
程序手册
5.6
生产数据的
PCB
导入
EJS9AC-MB-05P-09 Page 5-101
5.6
生产数据的
PCB
导入
进行
PCB
的导入，则会由文件导入
PCB
数据。
5.6.1 NPM
生产数据的导入
从
NPM
生产数据导入
PCB
数据。

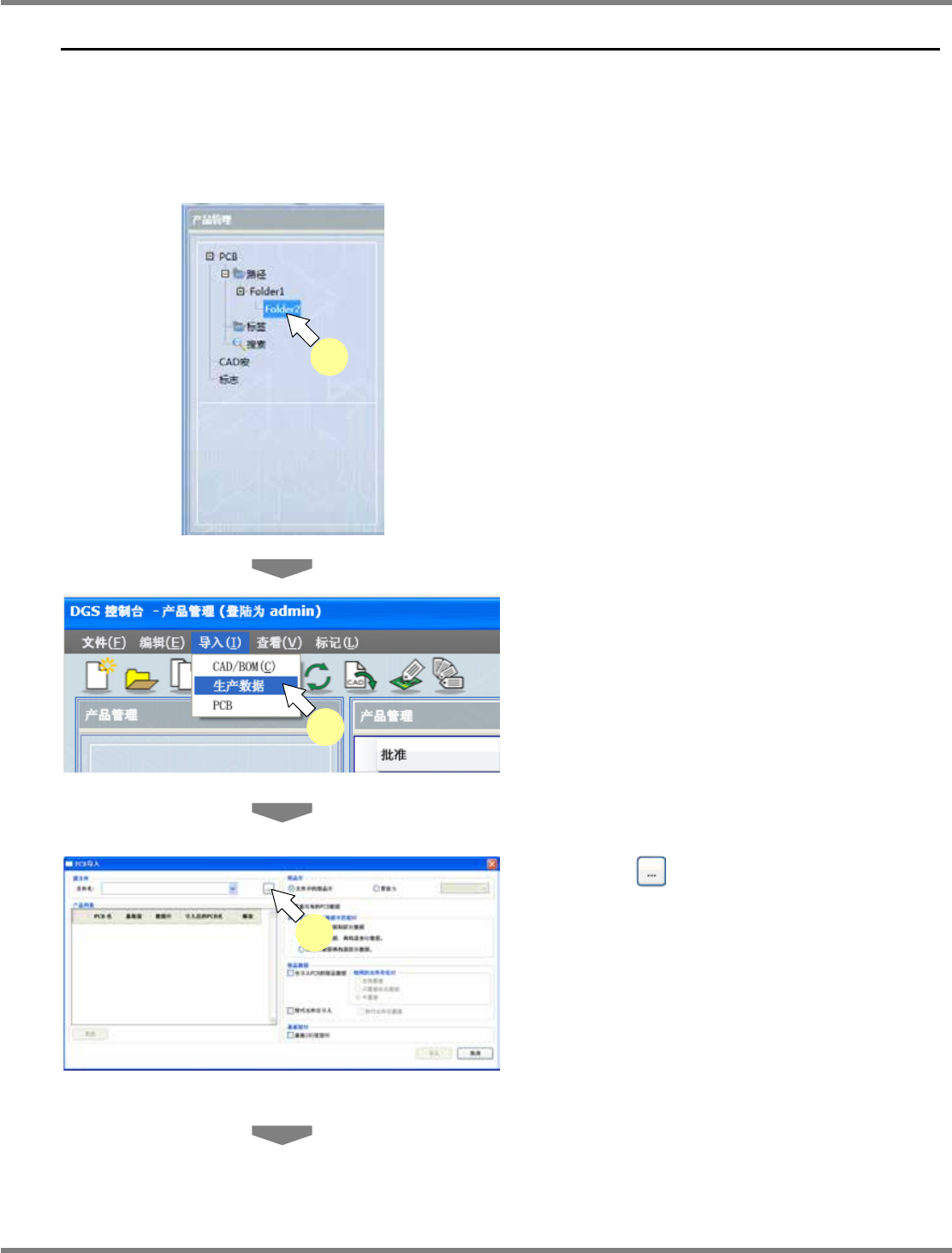

1
从画面左上的导航区域选择需要导入
的文件夹。
2
选择菜单栏的
[
导入
]
[
生产数据
]
。
显示
<PCB
导入
>
画面。
3
点击
。
显示
<
打开
>
画面。
Project050601S-0102
2
Project050601S-07C02
3
Project050601S-01C02
1
