NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-09 Page 5-141  向基板示意图导入 Gerber 数据 1 选择主菜单的 [ 文件 ]  [ 导入 ]  [Gerber 数据 ] 。  显示出 <CAD / Gerber / 背景数据导入 > 画面。 2 选择执行导入的 Gerber 文件与设定文 件 (INI 文件 ) 。  需要事先编制 INI 文件。 INI 文件示例 …

100%1 / 1280
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-140 EJS9AC-MB-05P-09
向基板图像导入
CAD / BOM
1
从菜单栏中选择
[
文件
]
[
导入
]
[CAD/BOM]
。
显示出
<CAD / Gerber /
背景数据导入
>
画面。
2
选择所使用的
CAD
宏。
需要事先制作
CAD
宏。
(
‘5.2 CAD
宏的定义
’ )
3
选择所使用的
CAD
文件。
4
点击
[
确定
]
。
通过所指定的文件和宏来实施导入。
关于
CAD
宏的动作，请参照
‘5.2.1 CAD
宏编辑器
’
。
Project050801S-17C02
1
Project050801S-18C01
3
2
4
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-09 Page 5-141

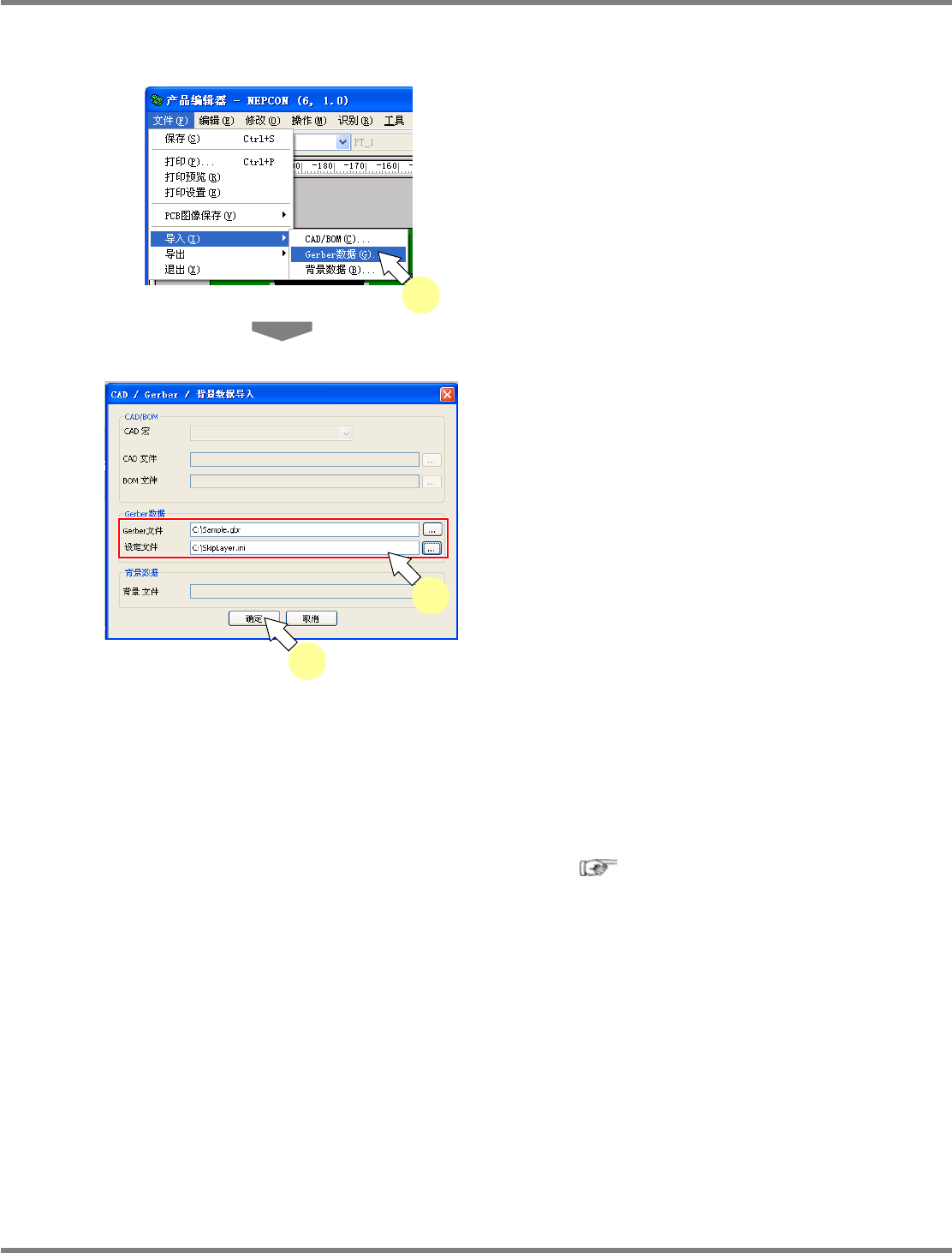

向基板示意图导入
Gerber
数据
1
选择主菜单的
[
文件
]
[
导入
]
[Gerber
数据
]
。
显示出
<CAD / Gerber /
背景数据导入
>
画面。
2
选择执行导入的
Gerber
文件与设定文
件
(INI
文件
)
。
需要事先编制
INI
文件。
INI
文件示例
:
[Layer]
SkipLayer1=111.art
SkipLayer2=222.art
在需要跳过
INI
文件
Gerber
数据中某个层次的
读取时，指定这个项目。如果执行跳过，可缩
短读取时间。不执行跳过时，无需编制、指定
INI
文件。
3
点击
[
确定
]
。
所导入的
Gerber
数据作为
PCB
的背景数据而
显示，但是当偏移贴装点时，请调整位置。
关于位置的调整，请参照以下记载。
‘5.8.2
基板编辑
■基板反转、■基板
的反转、■
XY
调整
’
Project050801S-23C00
1
Project050801S-24C00
2
3
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-142 EJS9AC-MB-05P-09

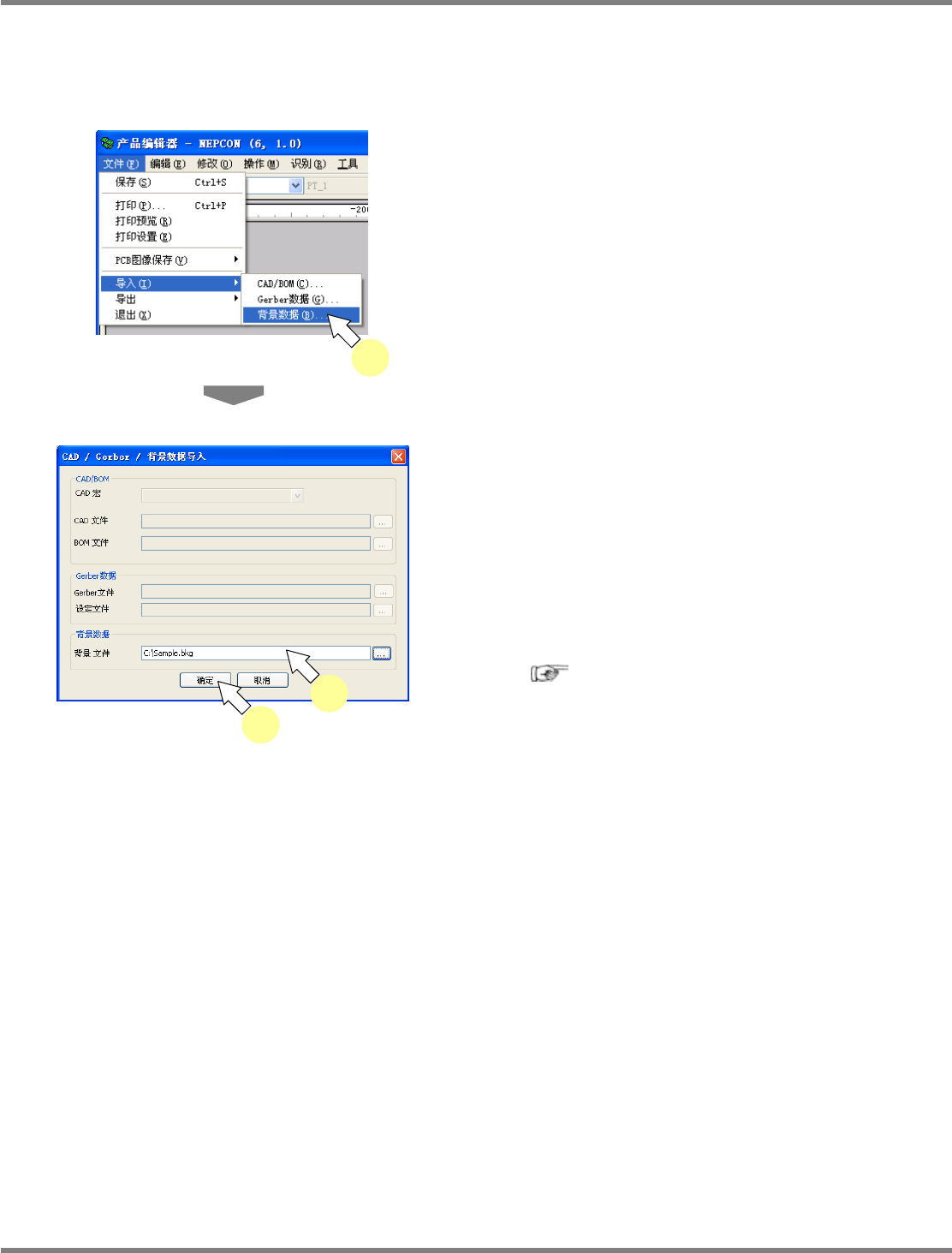

向基板示意图导入背景数据
向
PCB
的图层导入背景数据。在需要以通过
PPD / LWS
模式打开的
PCB
数据确认
Gerber
示意
图时，使用这个功能。
1
选择菜单栏的
[
文件
]
[
导入
]
[
背景
数据
]
。
显示出
<CAD / Gerber /
背景数据导入
>
画面。
2
选择需要导入的背景文件。
3
点击
[
确定
]
。
所导入的背景数据作为
PCB
的层次而显示，但
是当偏移贴装点时，请调整位置。
关于位置的调整，请参照以下记载。
‘5.8.2
基板编辑
■基板反转、■基板
的反转、■
XY
调整
’
从
PPD
编辑器
(
包含
LWS
模式
)
启动时，无
法将背景数据保存进
PCB
。请在每次启动之际
导入背景文件。
Project050801S-25C00
1
Project050801S-26C00
2
3
