NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-09 Page 5-175 ③ 图形基准的选择删除 1 选择想要删除的图形基准后， 点击右击 菜单的 [ 删除图形基准 ] 。 2 显示出确认对话框，点击 [ 是 ] 。  将删除所选择的图形基准，且基准数 会减少一 个。  需要将变更反映到 PCB 时， 请点击 [ 确定 ] 或 [ 应 用 ] 。 Project050802S-1 35C00 1 Pro…

100%1 / 1280
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-174 EJS9AC-MB-05P-09

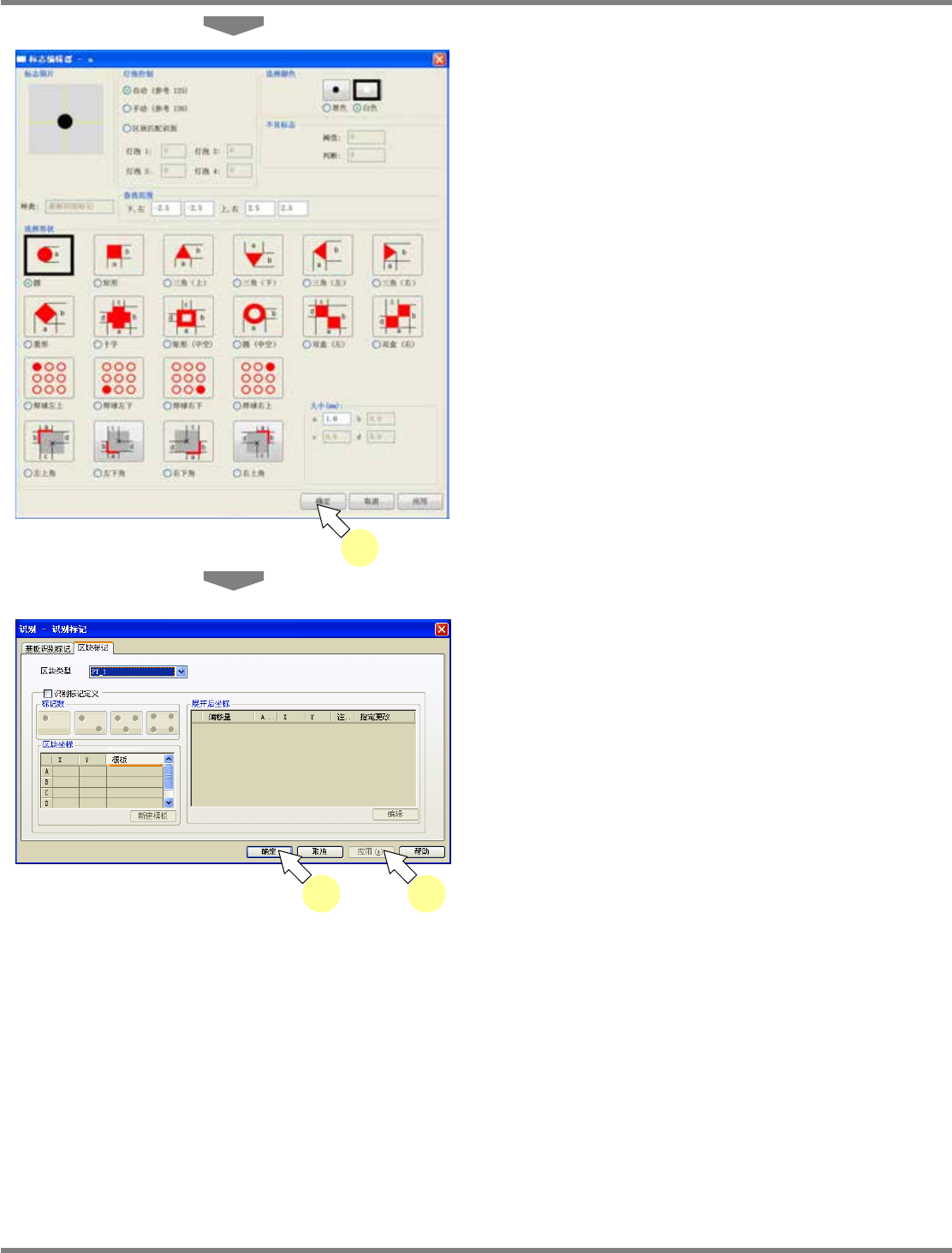

11
点击
[
确定
]
。
关闭
<
标志编辑器
>
画面。
12
点击
[
应用
]
。
13
点击
[
确定
]
。
关闭
<
识别
–
识别标记
>
画面。
在
PCB
编辑器上反映出图形识别标记的变更。
Project050701S-01C05
11
Project050802S-39C00
13 12
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-09 Page 5-175

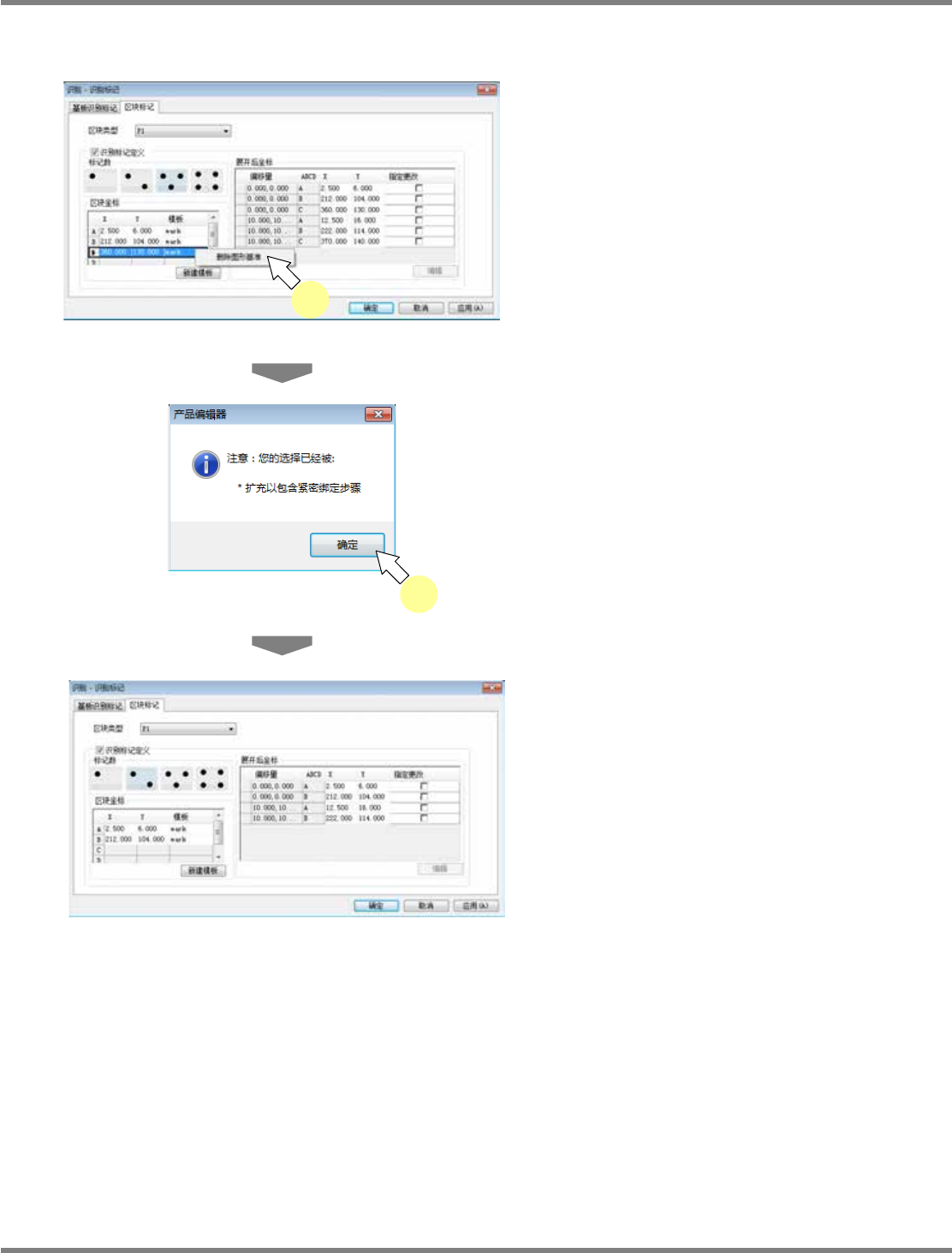

③ 图形基准的选择删除
1
选择想要删除的图形基准后，点击右击
菜单的
[
删除图形基准
]
。
2
显示出确认对话框，点击
[
是
]
。
将删除所选择的图形基准，且基准数会减少一
个。
需要将变更反映到
PCB
时，请点击
[
确定
]
或
[
应
用
]
。
Project050802S-135C00
1
Project050802S-136C00
2
Project050802S-137C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-176 EJS9AC-MB-05P-09
④ 在产品编辑器上选择删除图形基准
1
在产品编辑器上选择想要删除的图形
基准后，点击右击菜单的
[
删除所选中的
步骤
]
。
2
显示出确认对话框，点击
[
是
]
。
将从产品编辑器上删除所选择的图形基准。
Project050802S-138C00
1
Project050802S-136C00
2
PProject050802S-139C00
