NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-224 EJS9AC-MB-05P-09 缩略图的显示 1 选择菜单栏的 [ 查看 ] [ 缩略图 ] 。 显示出缩略图画面。 Project050802S-1 08C02 1 Project050802S-1 09C02
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-09 Page 5-223

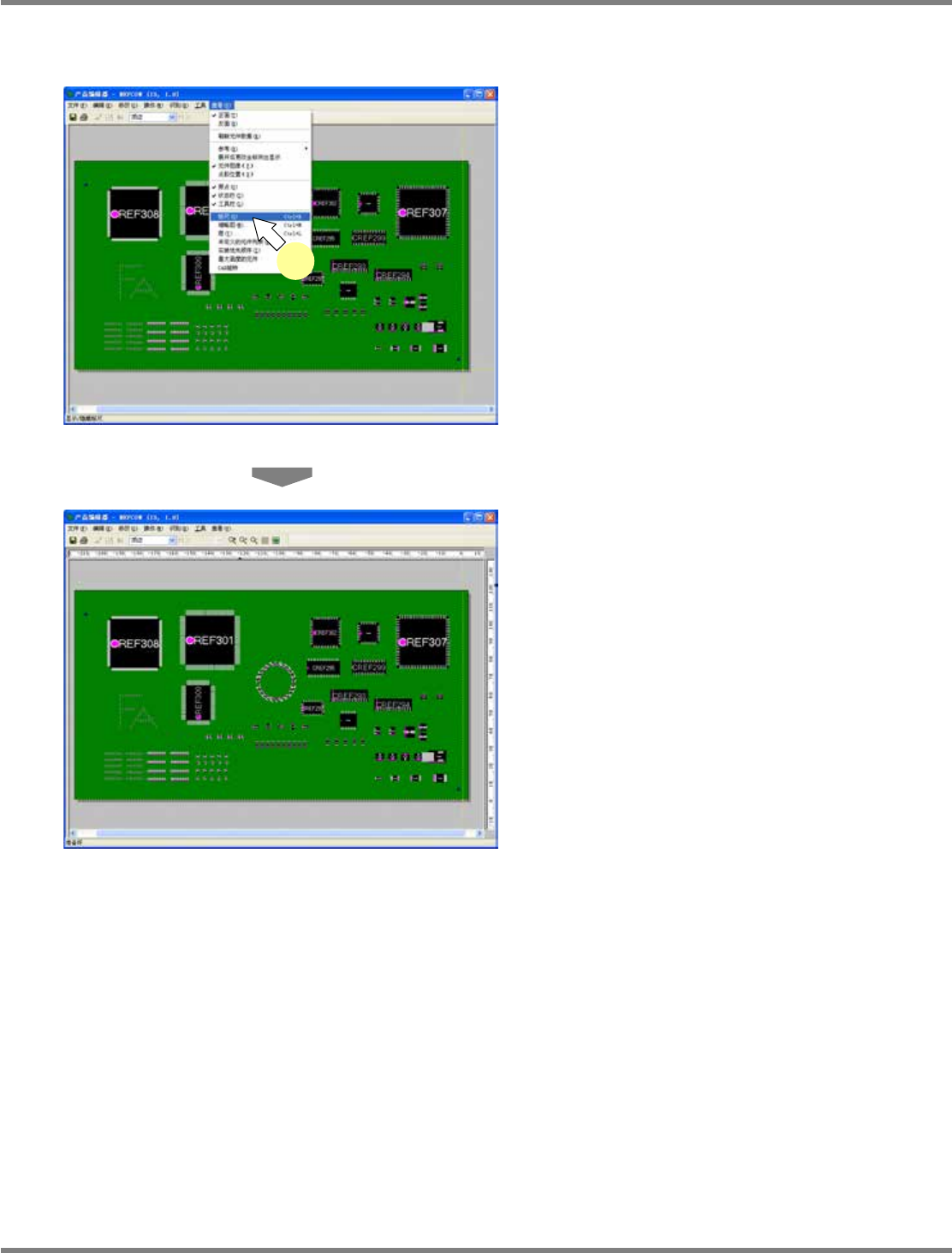

尺的显示
1
选择菜单栏的
[
查看
]
[
标尺
]
。
在
<
产品编辑器
>
画面的
PCB
图像显示部上添
加尺。
Project050802S-106C02
1
Project050802S-107C02
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-224 EJS9AC-MB-05P-09
缩略图的显示
1
选择菜单栏的
[
查看
]
[
缩略图
]
。
显示出缩略图画面。
Project050802S-108C02
1
Project050802S-109C02
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-09 Page 5-225
层次的显示
1
选择菜单栏的
[
查看
]
[
层
]
。
显示出层次画面。
利用层次可确认元件的贴装位置、角度偏移。
利用层次确认
PCB
的方法请参照下述记载。
‘5.9.3
利用层次确认贴装位置与角度
’
Project050802S-110C02
1
