NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-09 Page 5-319 5.8.16 导入基板图像 导入基板图像 在设定计测点或贴装点时，可作为参 考而显示导入后的实际基板图像 。 ① ‘ 画面切换 ’ 切换显示画面。 [DGS] : 将画面显示切换到 DGS 的显示。 [ 基板 ] : 将画面显示切换到基板图像。 ② ‘ 基板图像 ’ 显示读取基板图像的设定。 ‘ 文件名 ’ : 显示在 [ ･･･…
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-318 EJS9AC-MB-05P-09

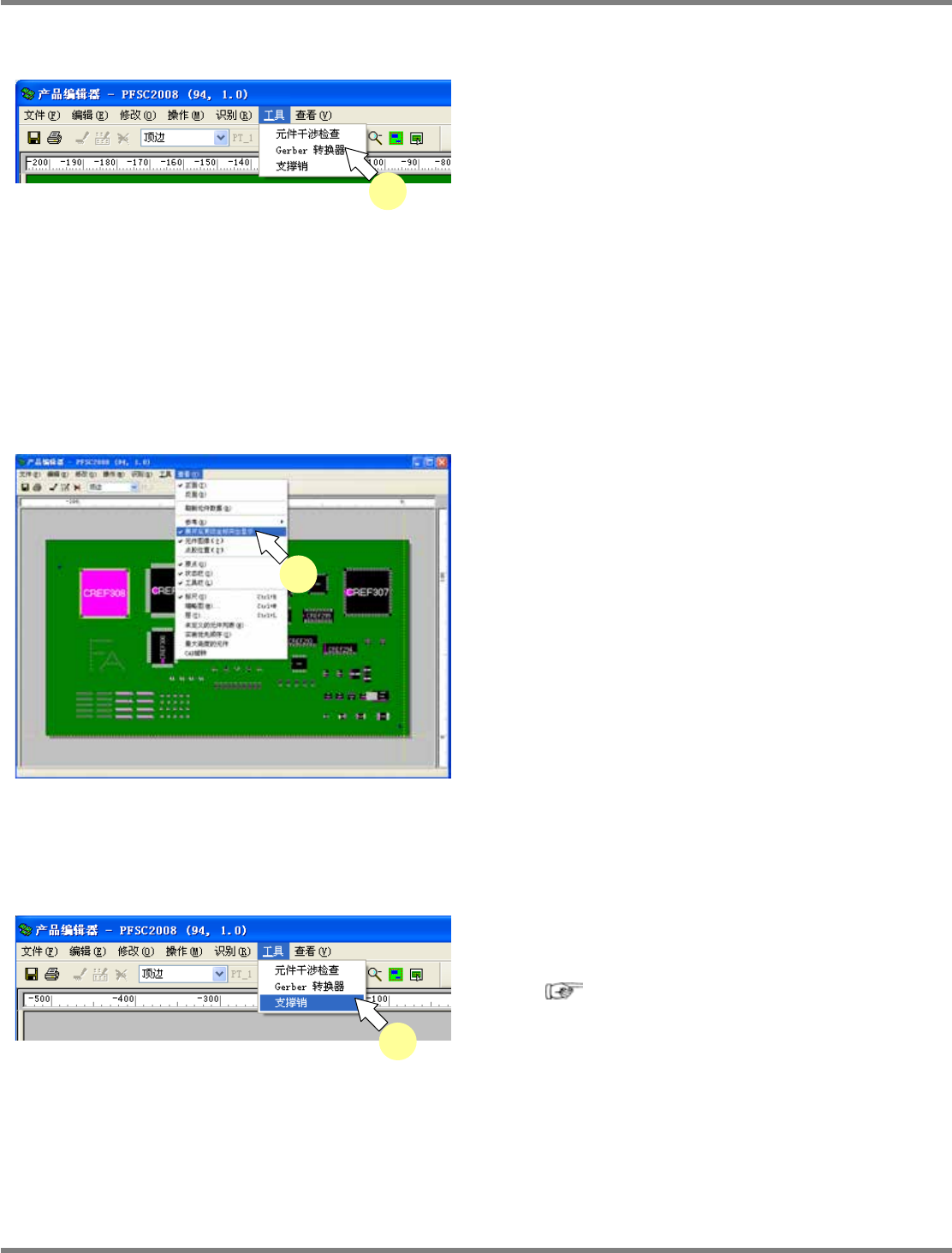

5.8.13 GERBER
转换器的启动
1
从菜单栏中选择
[
工具
]
[Gerber
转换
器
]
。
关于
GERBER
转换器的详细内容，请参照使用
说明书
‘GERBER
转换器
’
。
通过
GERBER
转换器编制的焊料数据，将通过
GERBER
转换器保存后显示在基板上。焊料数
据可通过层次的
[Solder Data]
进行显示
/
隐
藏设定。关于层次，请参照
‘5.8.2
基板编辑
层次的显示
’
。
5.8.14
突出显示展开后的更改坐标
1
选择菜单栏的
[
查看
]
[
展开后更改坐
标突出显示
]
。
将以黄色显示编制数据后对贴装位置实施了示
胶的点
(
与编制数据时的位置相比，发生了变更
的点
)
。
5.8.15
支撑销的启动
1
选择菜单的
[
工具
]
[
支撑销
]
。
关于支撑销的详细，请参照下述章节。
(
‘13.2.5
设定
PCB
数据的支撑销
’ )
Project050812S-01C01
1
Project050813S-01C01
1
Project050814S-01C00
1
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-09 Page 5-319
5.8.16
导入基板图像
导入基板图像
在设定计测点或贴装点时，可作为参考而显示导入后的实际基板图像。
①
‘
画面切换
’
切换显示画面。
[DGS] :
将画面显示切换到
DGS
的显示。
[
基板
]
:
将画面显示切换到基板图像。
②
‘
基板图像
’
显示读取基板图像的设定。
‘
文件名
’
:
显示在
[
･･･
]
指定的文件名。
[
･･･
]
:
指定基板图像。
[读取图像]
:
读取所指定的图像。
[删除图像]
:
删除所设定的基板图像。
按钮
按钮
说明
在扩大、缩小
PCB
示意图之际，可以所指定位置为中心而进行
扩大或缩小。
扩大
PCB
示意图。
缩小
PCB
示意图。
将以所选择的贴装点为中心而扩大显示。
调节缩放比率，以当前的画面尺寸显示整体基板。
[
复位
]
取消在画面上勾选的全部
+
标记。
[
确定
]
反映变更内容后，关闭基板图像导入画面。
[
取消
]
废弃变更内容后，关闭基板图像导入画面。
[
适用
]
反映所进行的变更。
Project050816S-01C00
2
1
2
2
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-320 EJS9AC-MB-05P-09

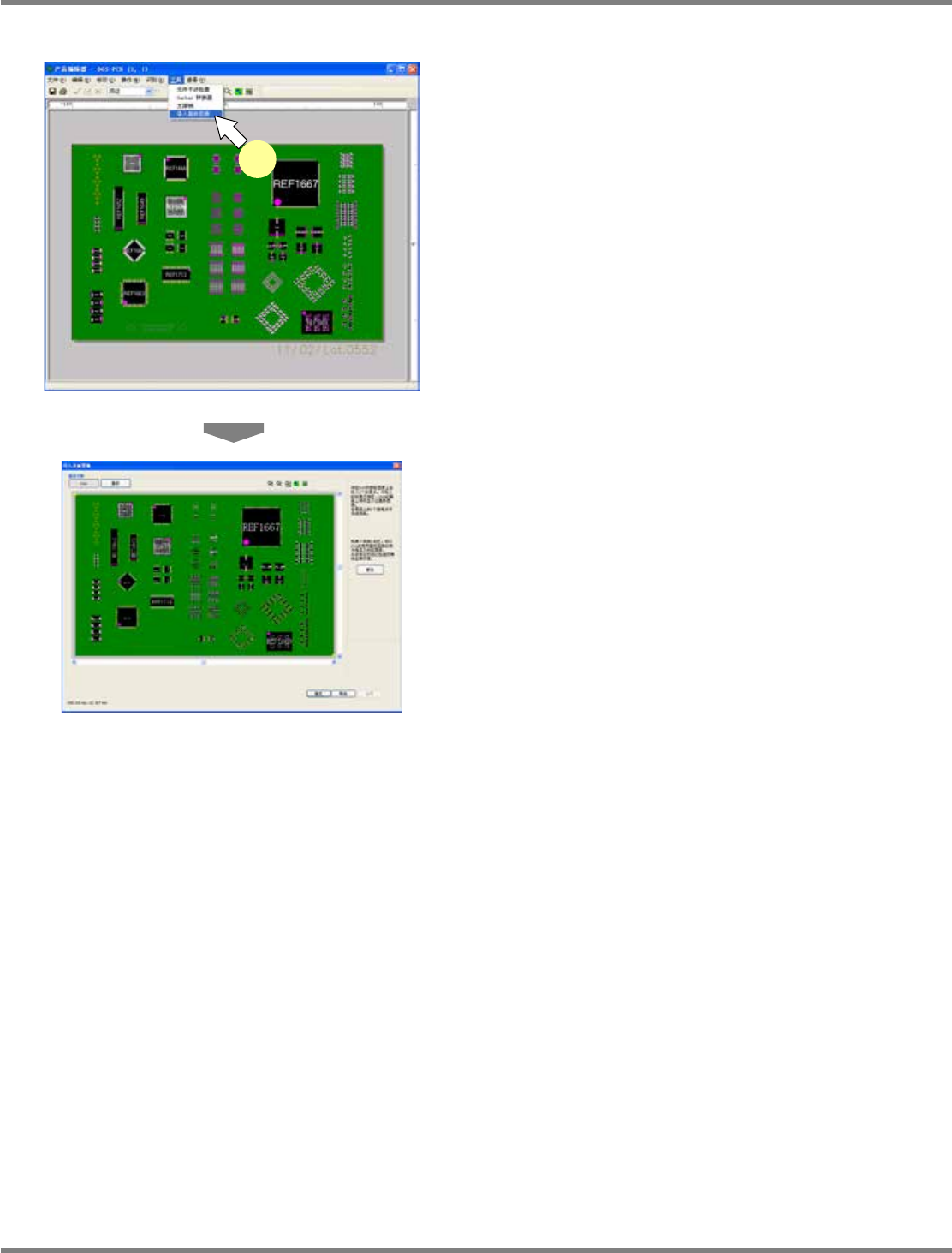

① 启动基板图像的导入
1
选择菜单栏中的
[
工具
]
[
导入基板图
像
]
。
显示出
<
基板图像导入
>
画面。
Project050816S-02C00
1
Project050816S-03C00
