NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-328 EJS9AC-MB-05P-09 ④ CAD 旋转状态 当在 PCB 内存在 CAD 旋转为 [ 未确认 ] 的元件时，将显示警告对话框。 CAD 旋转状态警告对话框 显示警告时的 CAD 旋转设定 警告对话框的显示 / 隐藏 1 打开菜单栏的 [ 查看 ] [ 保存时的警告 显示 ] 后， 变更显示警告对话框项目的勾 选状态。 将变更 PCB 编辑器保存…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-09 Page 5-327
② 基板外坐标

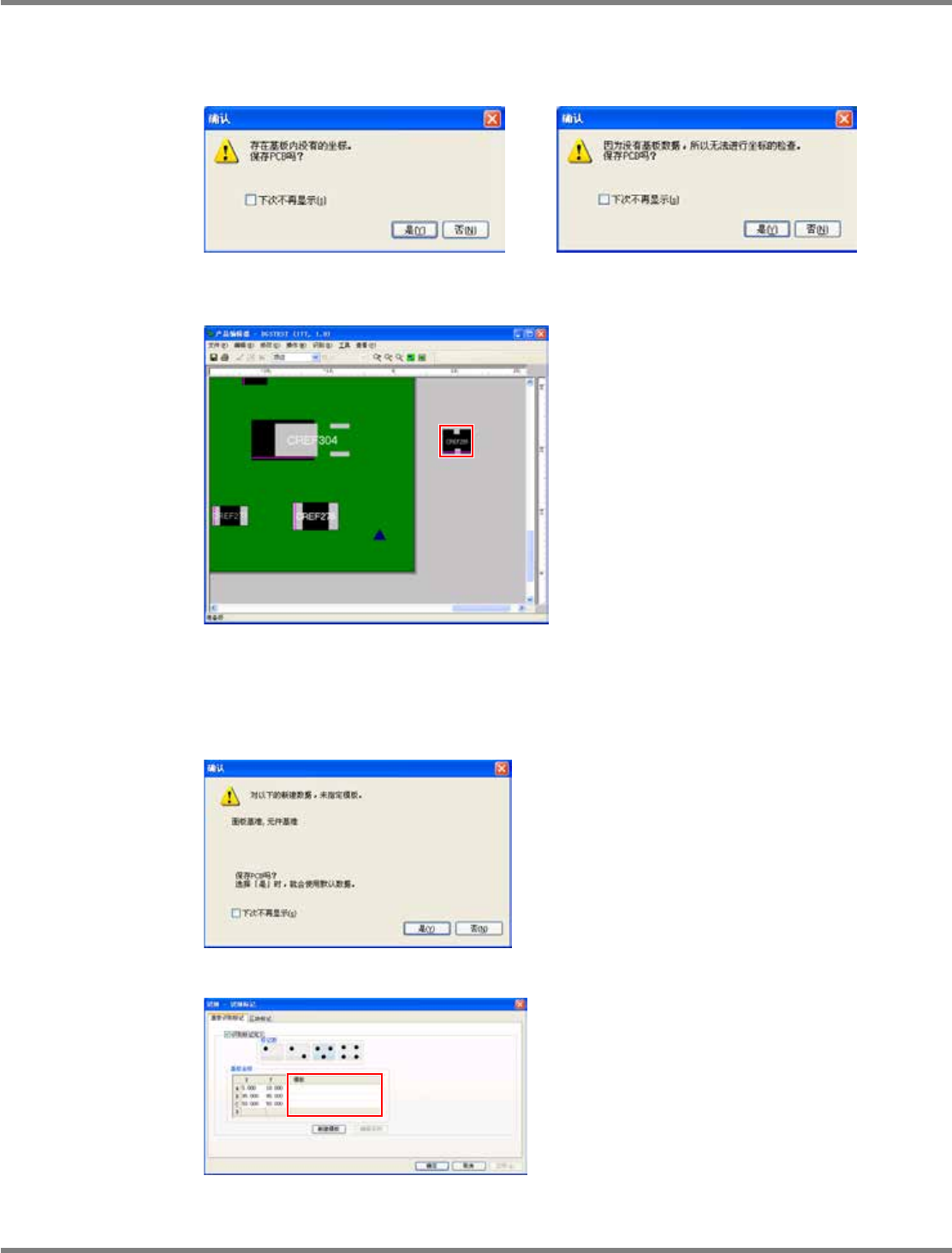

当标记位于在基板外形的外侧时，将针对元件显示警告对话框。
基板外坐标警告对话框
警告时的基板设定
③ 模板标记
当在
PCB
上使用的模板标记没有位于
DGS
上时，将显示警告对话框。
模板标记警告对话框
警告时的标记设定
Project050817S-04C00
Project050817S-05C00
(
不存在基板数据时
)
Project050817S-06C00
Project050817S-07C00
Pro
j
ect050817S-08C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-328 EJS9AC-MB-05P-09
④
CAD
旋转状态
当在
PCB
内存在
CAD
旋转为
[
未确认
]
的元件时，将显示警告对话框。
CAD
旋转状态警告对话框
显示警告时的
CAD
旋转设定
警告对话框的显示
/
隐藏
1
打开菜单栏的
[
查看
]
[
保存时的警告
显示
]
后，变更显示警告对话框项目的勾
选状态。
将变更
PCB
编辑器保存时的警告显示。
可通过警告对话框的
‘
从下一次起不显示
’
的复
选框变更为隐藏。
在首次启动时，
PCB
编辑器的全部项目都处于
勾选状态。
Project050817S-09C00
Project050817S-10C00
Project050817S-11C00
1
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-09 Page 5-329
PCB
数据的印刷
1
选择菜单栏的
[
文件
]
[
打印
]
，或者工
具栏的
(
印刷
)
。
显示出
<
打印
>
画面。
2
进行为印刷所需的设定。
3
点击
[
确定
]
。
所选择的打印机将开始印刷。
印刷设定项目
项目
说明
‘
实际大小
’
使图像的倍率为
100%
。
‘
适应到单页
’
调节图像倍率，使印刷范围容纳到
1
页纸中。
Project050810S-03C02
1
Project050810S-05C00
2
3
