NPM-DGS
程序手册
6.5
添加新的元件
Page 6-72 EJS9AC-MB-06P-08
项目
说明
‘
确认
’
‘
真空感应器吸附检查
’
(
高速吸头用
)
设定是否进行真空传感器检查。
‘
真空感应器吸附检查
’
(
多功能吸头用
)
设定是否进行真空传感器检查。
‘
厚度测量
’
设定是否进行元件厚度测量。
(
元件厚度测量传感器为选购件
)
‘
厚度容差
’
进行元件厚度测量时的容许值。
‘
元件竖起检测
’
设定是否进行元件竖起检测。
(
进行元件竖起检测时需要准备元件
厚度测量传感器。元件厚度测量传感器为选购件。
)
‘
灯泡偏移量
’
‘
透过灯泡偏移
’
透过灯泡的偏移量。
‘
反射灯泡偏移
’
反射灯泡的偏移量。
‘BGA
灯泡偏移
’ BGA
灯泡的偏移量。
‘
倒装芯片
1
照明偏移量
’
倒装芯片
1
照明的偏移。
‘
倒装芯片
2
照明偏移量
’
倒装芯片
2
照明的偏移。
‘
备用照明偏移量
’
备用照明的偏移。
NPM-DGS
程序手册
6.5
添加新的元件

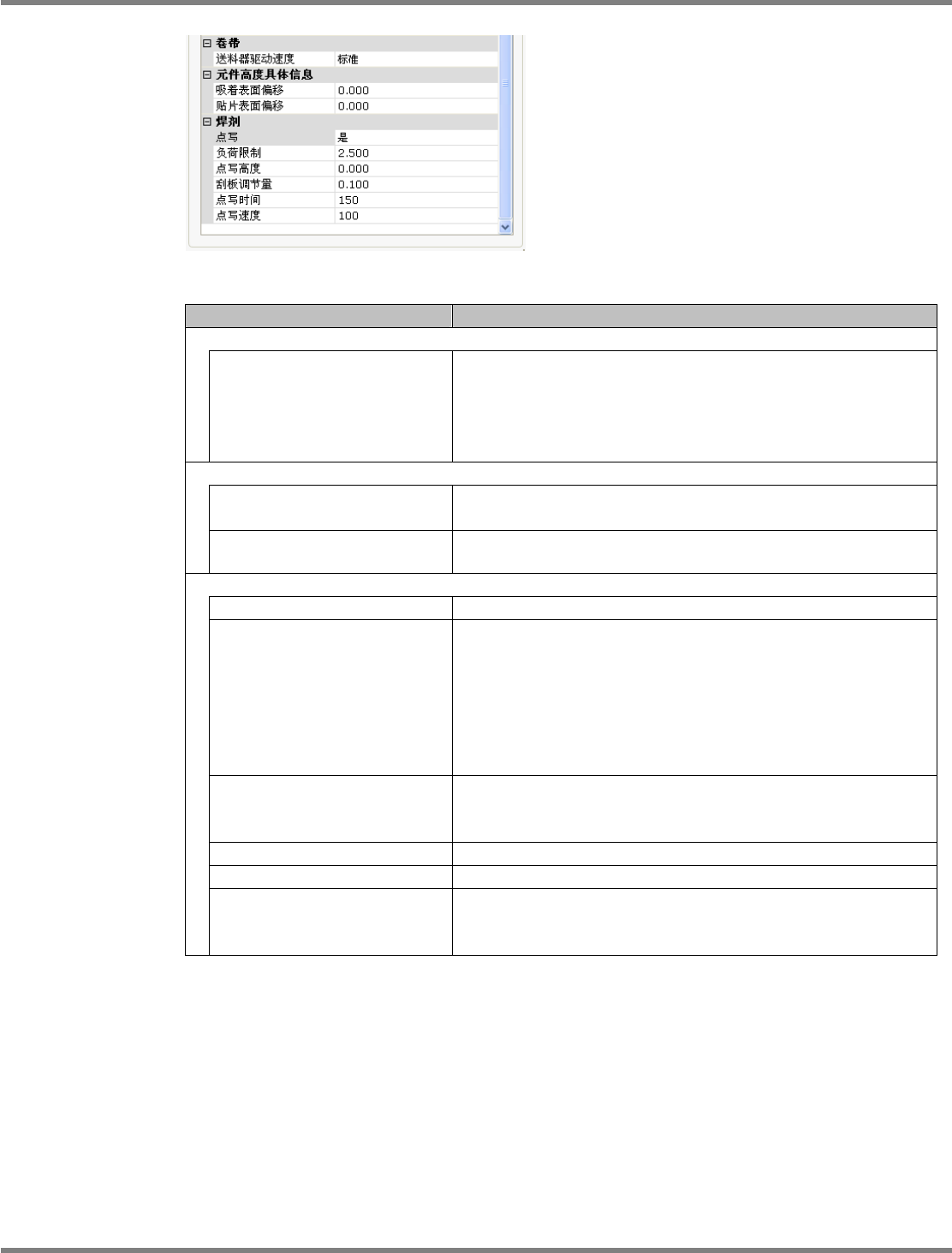

EJS9AC-MB-06P-08 Page 6-73
项目
说明
‘
卷带
’
‘
送料器驱动速度
’
设定供料器的进给速度。有以下
4
种。
• [
标准
]
• [
高速
]
• [
中速
]
• [
低速
]
‘
元件高度具体信息
’
‘
吸着表面偏移
’
设定吸着面的偏移值。
0 ~
芯片尺寸
T
‘
贴片表面偏移
’
设定贴装面的偏移值。
0 ~ 21
‘
焊剂
’
‘
点写
’
设定是否进行转印动作。
‘
负荷限制
’
使用转印装置时的转印负荷。
0.5 ~ 28.0
单位
N (28 N
负荷吸头
)
0.5 ~ 50.0
单位
N (50 N
负荷吸头
)
0.5 ~ 8.0
单位
N (8 N
负荷吸头
)
但是，
8
嘴吸头时会忽视上面的
3
种负荷。
标准值
: 2.5 N (28 N
、
50 N
负荷吸头
)
: 1.7 N (8 N
负荷吸头
)
‘
点写高度
’
在点写时点写装置的高度。在正
(+)
的情况下、是插入点写的高
度。在负
(−)
的情况下、是未接触点写装置的高度。
1.0 ~ 1.0
‘
刮板调节量
’
刮板间距
: 0.015 ~ 0.9
单位
mm
‘
点写时间
’
转印时的时间
: 0 ~ 990
单位
ms
‘
点写速度
’
转印时的速度
: 1 ~ 100 (100
为最高速
)
有效数值
: 100 (
默认值
)
、
80
、
60
、
40
、
20
仅对转印时的
Z
轴上下动作有效。
Parts060603S-17C02
NPM-DGS
程序手册
6.5
添加新的元件

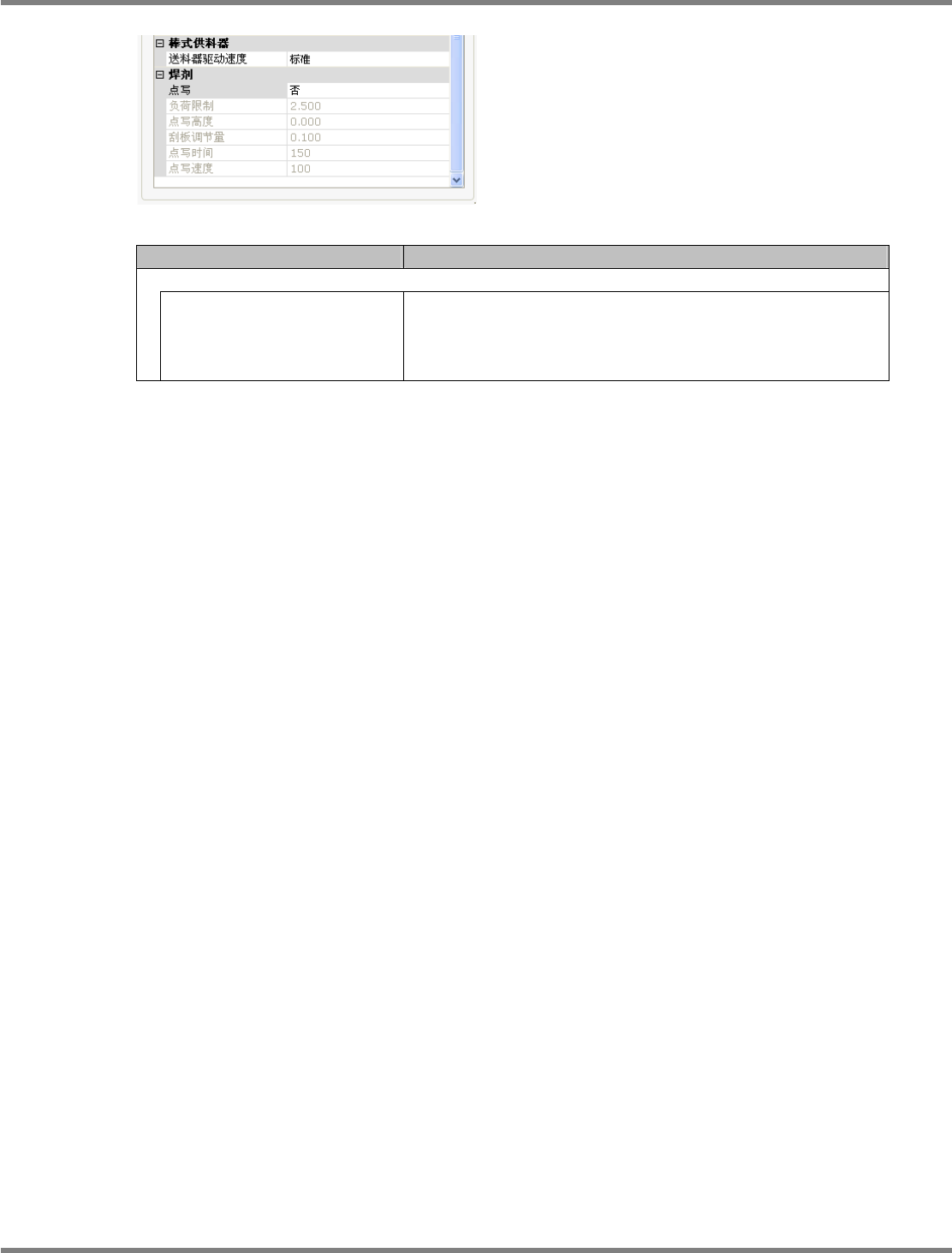

Page 6-74 EJS9AC-MB-06P-08
項目
说明
‘
棒式供料器
’
‘
送料器驱动速度
’
设定棒式供料器的供给速度。速度分为下述三种。
• [
标准
]
• [
中速
]
• [
低速
]
Parts060603S-56C02
