NPM-DGS 程序手册 6.5 添加新的元件 Page 6-84 EJS9AC-MB-06P-08 旋转封装 1 选择旋转角度。 2 点击 [ 旋转 ] 。 显示出旋转后的元件。 ( 左图为选择了 ‘90’ 的情 形 ) 封装旋转的角度不会反映进贴装角度 。请在封 装旋转后再次确认基板。 需要变更元件的贴装角度时， 请参 照 ‘5.8.3 添加实装点 ’ 。 Parts060603S-3 5C01 2 1 Parts060…
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-08 Page 6-83
⑥ 元件菜单
结束旋转封装、
CAD
旋转、元件数据的保存以及元件编辑器。
项目
说明
[
旋转封装
]
设定旋转封装。
[CAD
旋转
]
设定
CAD
旋转。关于
CAD
旋转的详细内容，请参照
‘5.8.12 CAD
角度转换
’
。
[
保存
]
保存元件数据。
(
与工具栏的
相同。
)
[
退出
]
结束元件编辑器。
(
与元件编辑器右上角的
相同。
)
如果在保存时，照明模式针对吸嘴或参照值属于不正确的值，则会显示警告信息。关于警告信息
的详细内容，请参照
‘6.11
照明识别检查一览
’
。
Parts060603S-34C02
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-84 EJS9AC-MB-06P-08

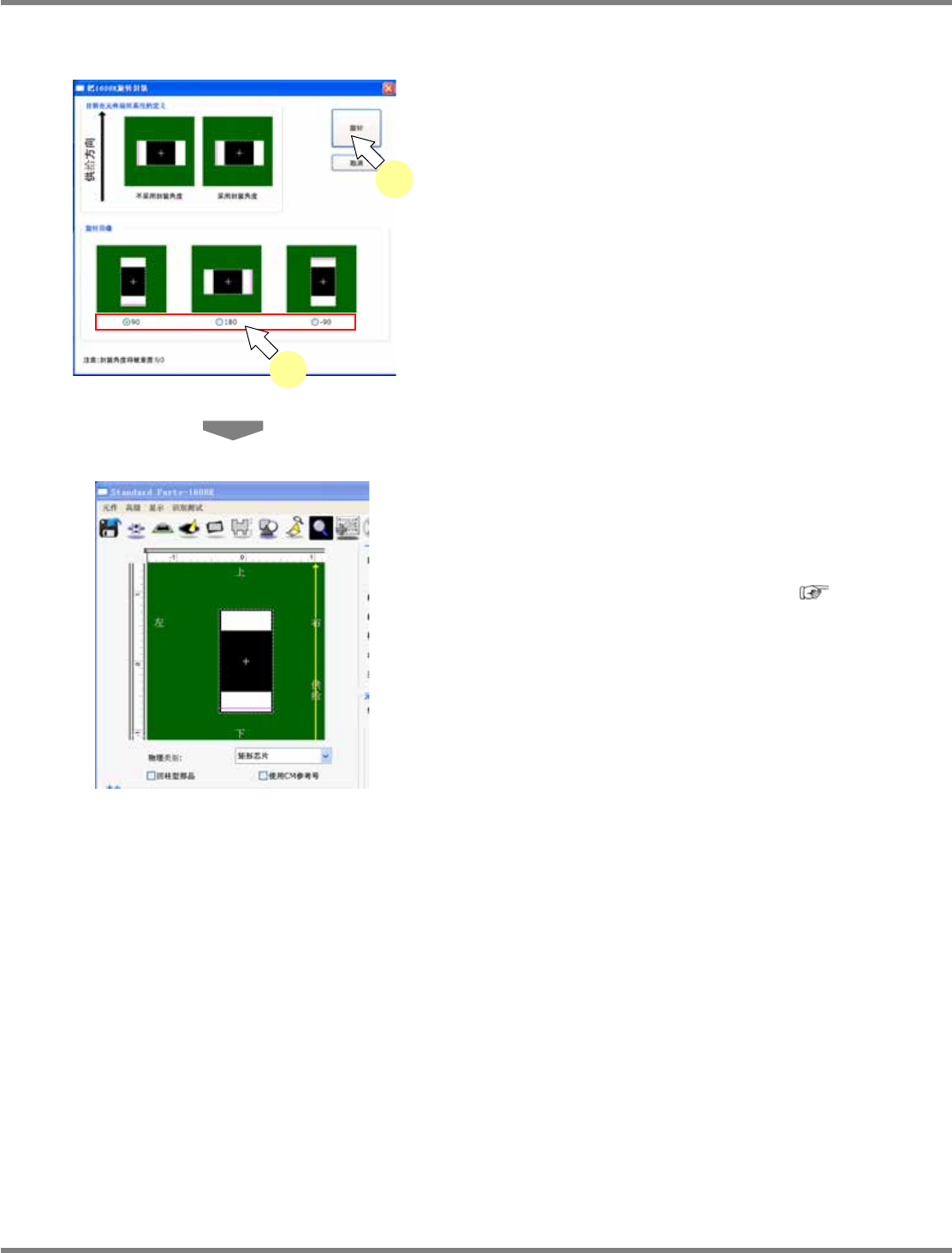

旋转封装
1
选择旋转角度。
2
点击
[
旋转
]
。
显示出旋转后的元件。
(
左图为选择了
‘90’
的情
形
)
封装旋转的角度不会反映进贴装角度。请在封
装旋转后再次确认基板。
需要变更元件的贴装角度时，请参照
‘5.8.3
添加实装点
’
。
Parts060603S-35C01
2
1
Parts060603S-36C01
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-08 Page 6-85

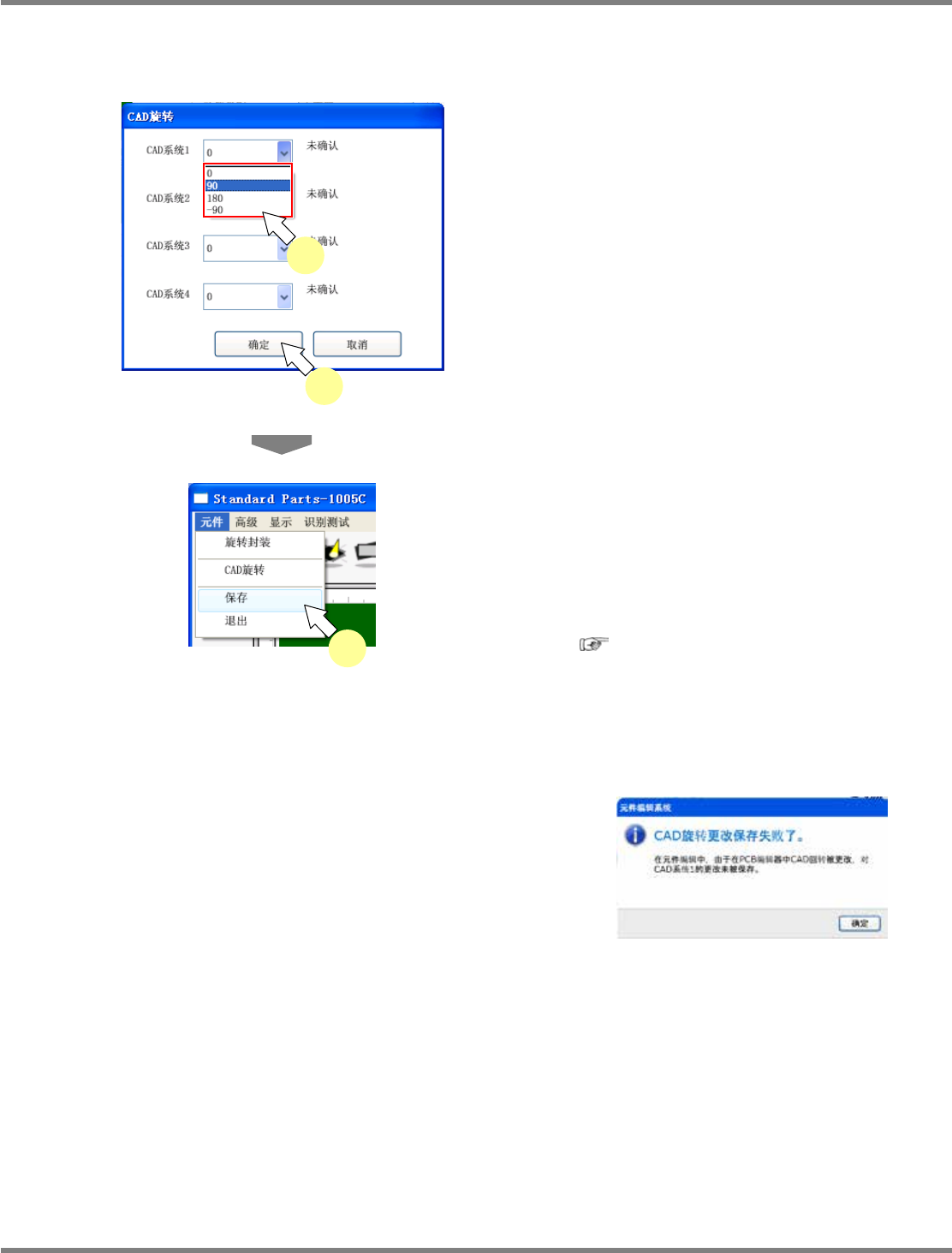

CAD
旋转
当对每个
CAD
系统执行
PCB
导入时，通过此功能设定贴装角度。
1
从下拉菜单中选择角度。
2
点击
[
确定
]
。
3
保存元件编辑器。
在元件上反映
CAD
旋转。
当在环境设定下，勾选
DGS
设定的
‘CAD
旋转
变更时显示确认画面
’
时，将显示确认画面。详
细内容请参照下一页。关于
DGS
设定，请参照
‘3.2.3 DGS
设定
■
CAD
旋转
’
。
如果在打开元件编辑器的期间，通过
PCB
编辑
器变更了
CAD
旋转，将显示以下对话框，并废
弃通过元件编辑器执行的
CAD
旋转变更。虽然
会废弃
CAD
旋转的变更，但是将保存其他的编
辑内容。
Parts060603S-37C00
2
1
Parts060603S-38C00
3
Parts060603S-45C00
