NPM-DGS 程序手册 6.5 添加新的元件 Page 6-86 EJS9AC-MB-06P-08 CAD 旋转变更时的确认对话框 在环境设定的 DGS 设定下， 当勾选了 ‘CAD 旋转变更时显示确认画面 ’ 时， 将显示下述画面。 关于 DGS 设定，请参照 ‘3.2.3 DGS 设定 ■关于 CAD 旋转 ’ 。 ① 当设定了 ‘PCB 导入时适用 ’ 时 将以一览方式显示使用变更后元件 的 PCB 。变 更虽然会反映到…
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-08 Page 6-85
CAD
旋转
当对每个
CAD
系统执行
PCB
导入时，通过此功能设定贴装角度。
1
从下拉菜单中选择角度。
2
点击
[
确定
]
。
3
保存元件编辑器。
在元件上反映
CAD
旋转。
当在环境设定下，勾选
DGS
设定的
‘CAD
旋转
变更时显示确认画面
’
时，将显示确认画面。详
细内容请参照下一页。关于
DGS
设定，请参照
‘3.2.3 DGS
设定
■
CAD
旋转
’
。
如果在打开元件编辑器的期间，通过
PCB
编辑
器变更了
CAD
旋转，将显示以下对话框，并废
弃通过元件编辑器执行的
CAD
旋转变更。虽然
会废弃
CAD
旋转的变更，但是将保存其他的编
辑内容。
Parts060603S-37C00
2
1
Parts060603S-38C00
3
Parts060603S-45C00
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-86 EJS9AC-MB-06P-08

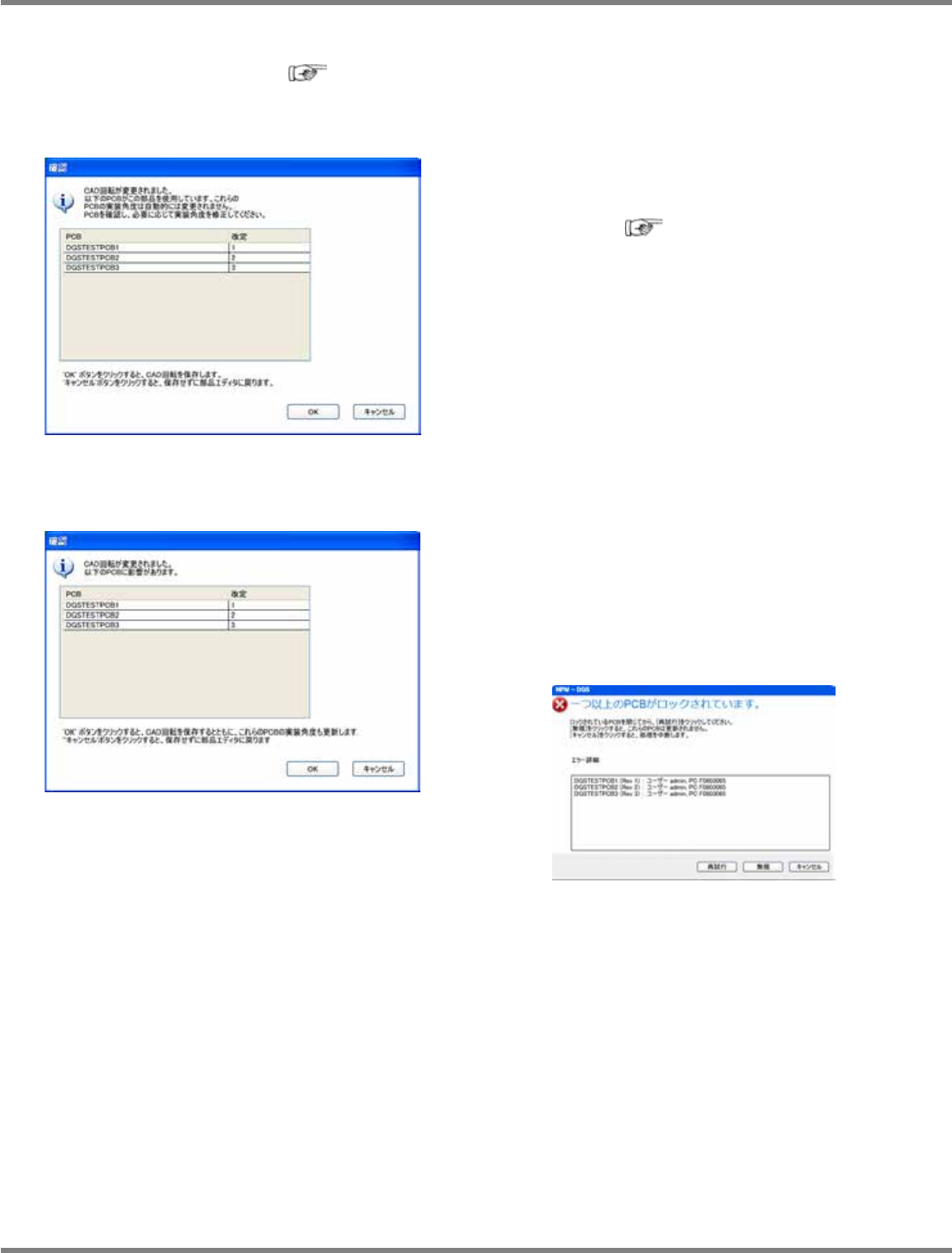

CAD
旋转变更时的确认对话框
在环境设定的
DGS
设定下，当勾选了
‘CAD
旋转变更时显示确认画面
’
时，将显示下述画面。关于
DGS
设定，请参照
‘3.2.3 DGS
设定
■关于
CAD
旋转
’
。
① 当设定了
‘PCB
导入时适用
’
时
将以一览方式显示使用变更后元件的
PCB
。变
更虽然会反映到元件，但是不会反映到一览的
PCB
的贴装角度上。关于各
PCB
的修改、确
认，请参照
‘5.8.12 CAD
角度转换
■
CAD
角度转换工作台的设定
’
。
② 设定了
‘
也适用于既存
PCB’
时
将一览显示反映变更的
PCB
。在点击
[OK]
后打
开的
PCB
上，以及在一览显示的
PCB
上反映
贴装角度。
当对既存的
PCB
反映变更时，显示在一览中的
PCB
如果属于在
PCB
编辑器编辑中的情形，
则会显示下述对话框。
[
重试
] :
重新进行贴装角度的更新。
[
忽视
] :
跳过对锁定
PCB
执行贴装角度更
新。
[
取消
] :
取消贴装角度更新。
Parts060603S-39J00
Parts060603S-40J00
Parts060603S-41J00
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-08 Page 6-87
6.5.4
检查数据链接
检查数据链接画面的基本设定方法
1
选择菜单栏
[
详细设定
]
[
检查数据链
接
]
，或者点击工具栏的
(
检查数
据链接
)
。
显示出
<
检查数据链接
>
画面。
2
选择检查数据模板。
将会在说明栏内显示所选择检查数据的说明。
3
点击
[
链接
]
。
显示出检查数据链接成功的确认画面。
4
点击
[
确定
]
。
将关闭确认窗口，并返回到元件编辑画面。
在再次显示的
<
检查数据链接
>
画面上，
‘
检查选
项
’
即会被设定。
Parts060504S-07C01
1
Parts060504S-08C00
2
3
Parts060504S-09C00
4
Parts060504S-10C00
