NPM-DGS 程序手册 6.7 现有元件的编辑 Page 6-134 EJS9AC-MB-06P-08  推荐值设定画面 推荐值的设定，因机种与元件种类的 不同，已分别自动设定。  选择了 [ 推荐值整体设定 ] 时，不会显示推荐值设定画面。  设定项目 各个选择 ‘NPM’ 、 ‘CM/DT ’ 后按下 [ 刷新 ] ，即会显示如下所示的设定项目。 机种 : NPM 机种 : CM/DT 机器 项目 机器 项目 普通 第一吸嘴…

100%1 / 1280
NPM-DGS
程序手册
6.7
现有元件的编辑
EJS9AC-MB-06P-08 Page 6-133
智能默认
(

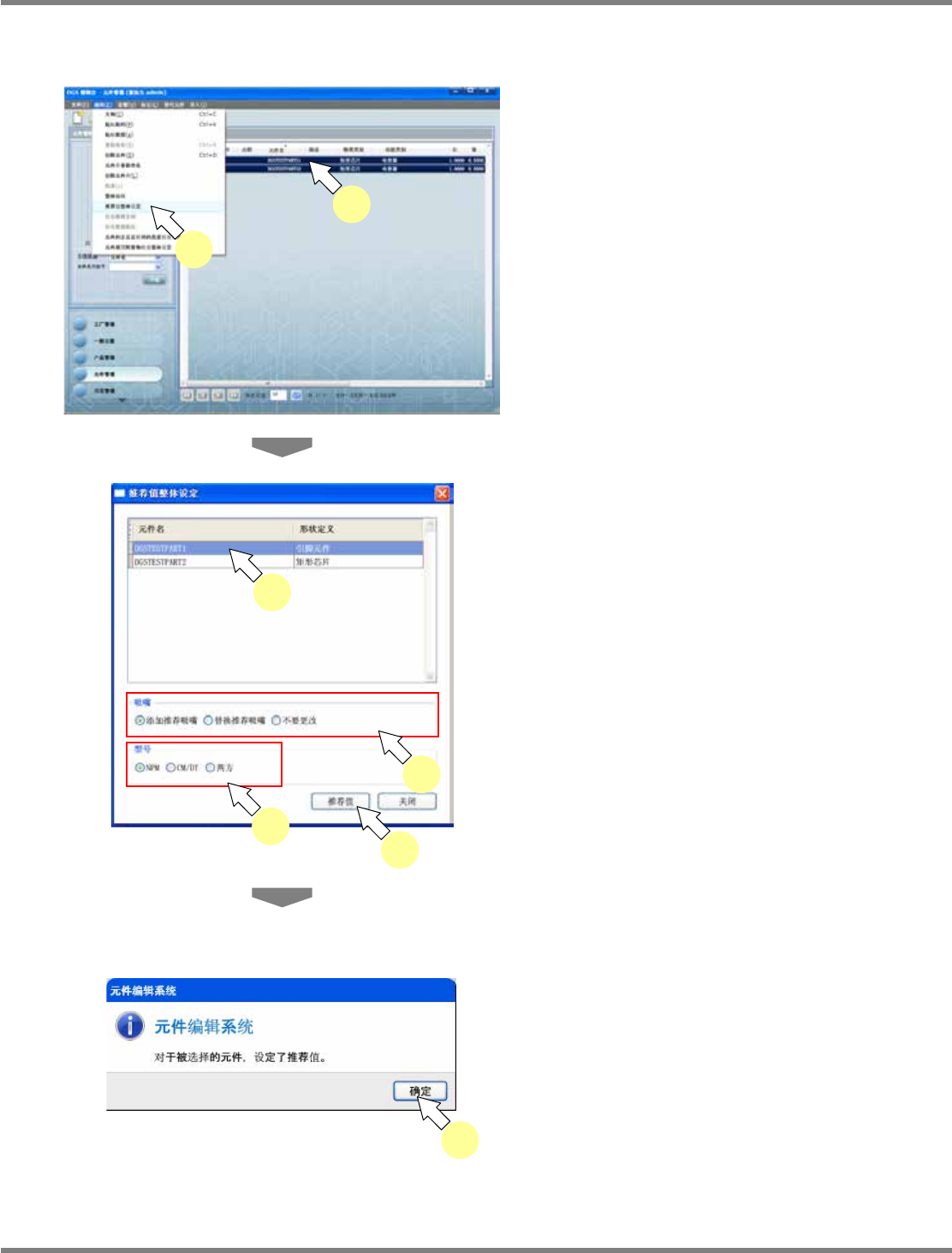

多个元件的情况下
)
1
选择将机器特定信息变更为推荐值的
元件。
2
选择菜单栏的
[
编辑
]
[
推荐值整体设
定
]
，或者在所选元件上弹出右击菜单，
选择
[
推荐值整体设定
]
。
显示出
<
推荐值整体设定
>
画面。
3
选择需要设定为推荐值的元件。
4
选择设定推荐值时的吸嘴分配。
• ‘
添加推荐吸嘴
’ :
维持原来的吸嘴设定，追加推荐吸嘴的分
配方式。
• ‘
替换推荐吸嘴
’ :
以推荐吸嘴设定覆盖原来的吸嘴设定。
• ‘
不要更改
’ :
不可通过推荐值整体设定变更吸嘴。
5
从
‘NPM’
、
‘CM/DT’
、
‘
两方
’
中选择某项
机种。
6
点击
[
推荐值
]
。
7
点击
[
确定
]
。
所选择的元件将被设定为推荐值。
Parts060800S-24C02
1
2
Parts060800S-29C00
7
Parts060800S-25C03
4
5
6
3
NPM-DGS
程序手册
6.7
现有元件的编辑
Page 6-134 EJS9AC-MB-06P-08

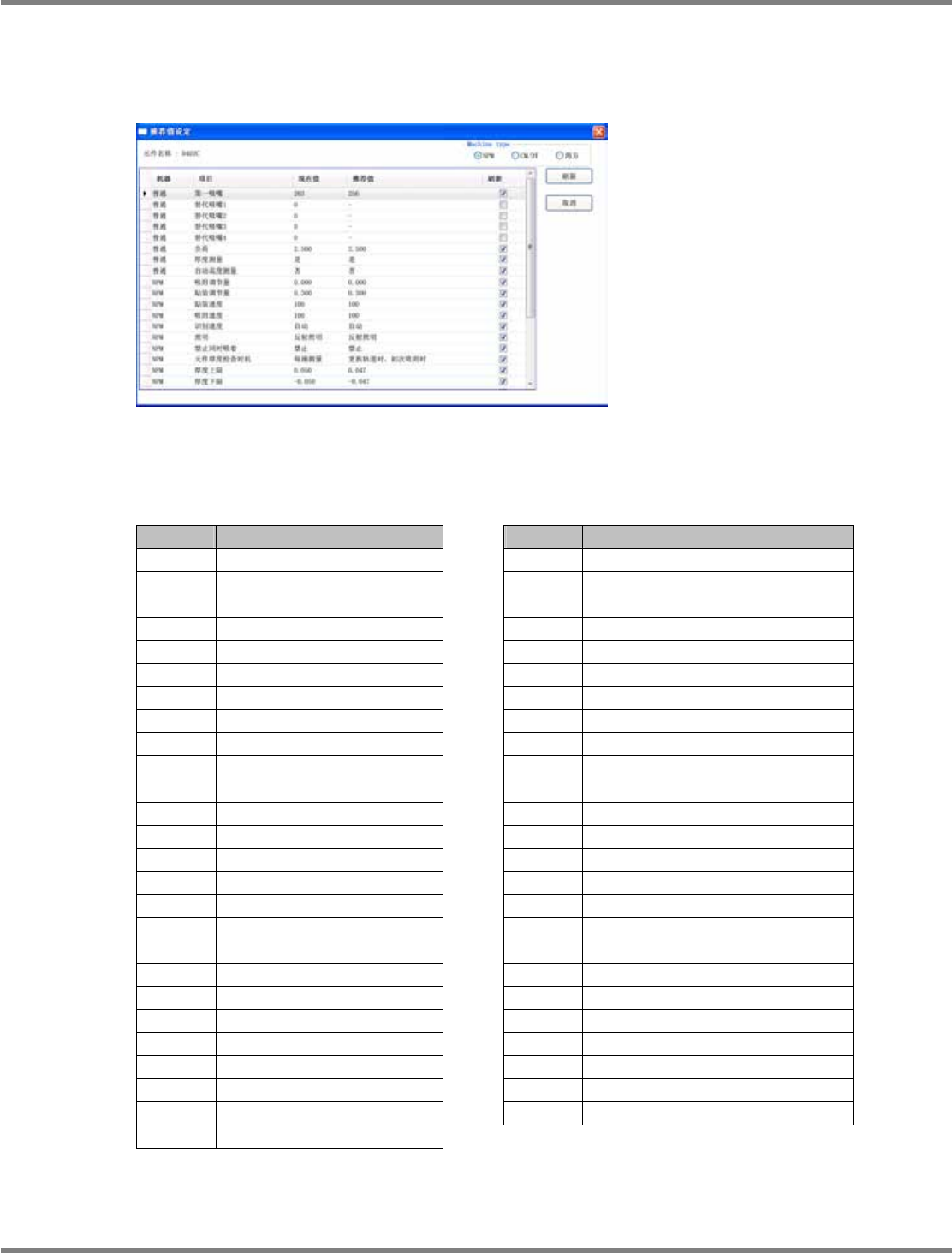

推荐值设定画面
推荐值的设定，因机种与元件种类的不同，已分别自动设定。
选择了
[
推荐值整体设定
]
时，不会显示推荐值设定画面。
设定项目
各个选择
‘NPM’
、
‘CM/DT’
后按下
[
刷新
]
，即会显示如下所示的设定项目。
机种
: NPM
机种
: CM/DT
机器
项目
机器
项目
普通
第一吸嘴
普通
第一吸嘴
普通
替代吸嘴
1
普通
替代吸嘴
1
普通
替代吸嘴
2
普通
替代吸嘴
2
普通
替代吸嘴
3
普通
替代吸嘴
3
普通
替代吸嘴
4
普通
替代吸嘴
4
普通
负荷
普通
负荷
普通
厚度测量
普通
厚度测量
普通
自动高度测量
普通
自动高度测量
NPM
吸附调节量
CM/DT
吸附调节量
NPM
贴装调节量
CM/DT
贴装调节量
NPM
贴装速度
CM/DT
贴装速度
NPM
吸附速度
CM/DT
吸附速度
NPM
识别速度
CM/DT
识别速度
NPM
照明
CM/DT
芯片尺寸
L
NPM
禁止同时吸着
CM/DT
芯片尺寸
W
NPM
元件厚度检查时机
CM/DT
芯片尺寸
T
NPM
厚度上限
CM/DT
芯片种类
NPM
厚度下限
CM/DT
元件识别参考号码
NPM
贴装保持延长
CM/DT
包装角度
NPM
吸着停滞时间
CM/DT
贴装保持延长
NPM
送料器驱动速度
CM/DT
吸着停滞时间
NPM
直射照明偏移量
CM/DT
送料器驱动速度
NPM
反射照明偏移量
CM/DT
直射照明偏移量
NPM
BGA
照明偏移量
CM/DT
反射照明偏移量
NPM
吸着位置学习
CM/DT
BGA
照明偏移量
NPM
吸着位置自动调节
Parts060800S-30C02
NPM-DGS
程序手册
6.7
现有元件的编辑
EJS9AC-MB-06P-08 Page 6-135
机种
:
双方
机器
项目
普通
第一吸嘴
普通
替代吸嘴
1
普通
替代吸嘴
2
普通
替代吸嘴
3
普通
替代吸嘴
4
普通
负荷
普通
厚度测量
普通
自动高度测量
NPM
吸附调节量
NPM
贴装调节量
NPM
贴装速度
NPM
吸着速度
NPM
识别速度
NPM
照明
NPM
禁止同时吸着
NPM
元件厚度检查时机
NPM
厚度上限
NPM
厚度下限
NPM
贴装保持延长
NPM
吸着停滞时间
NPM
送料器驱动速度
NPM
直射照明偏移量
NPM
反射照明偏移量
NPM
BGA
照明偏移量
NPM
吸着位置学习
NPM
吸着位置自动调节
CM/DT
吸附调节量
CM/DT
贴装调节量
CM/DT
贴装速度
CM/DT
吸着速度
CM/DT
识别速度
CM/DT
芯片尺寸
L
CM/DT
芯片尺寸
W
CM/DT
芯片尺寸
T
CM/DT
芯片种类
CM/DT
元件识别参考号码
CM/DT
包装角度
CM/DT
贴装保持延长
CM/DT
吸着停滞时间
CM/DT
送料器驱动速度
CM/DT
直射照明偏移量
CM/DT
反射照明偏移量
CM/DT
BGA
照明偏移量
普通
:
对
NPM
、
CM/DT
双方的设备特定信息设定相同值的项目
NPM:
只对
NPM
侧的设备特定信息设定了值的项目
CM/DT:
只对
CM/DT
侧的设备特定信息设定了值的项目
出于吸嘴种类的原因，没有设定替代吸嘴
2 ~ 4
。
