NPM-DGS 程序手册 7.2 项目编辑系统主画面 EJS9AC-MB-07P-09 Page 7-45 7.2.6 帐票印刷 ① 帐票印刷选项 显示项目 项目 说明 ‘PCB’ 选择需要打印的 PCB 。存在下述 3 种对象。 • < 所有 > : 生产数据内的全部 PCB 都为对象。 • <PCB 组 > : PCB 组内的 PCB 为对象。 • 基板名 : 以所选择 PCB 为对象。选择了基板名时，将…
NPM-DGS
程序手册
7.2
项目编辑系统主画面
Page 7-44 EJS9AC-MB-07P-09

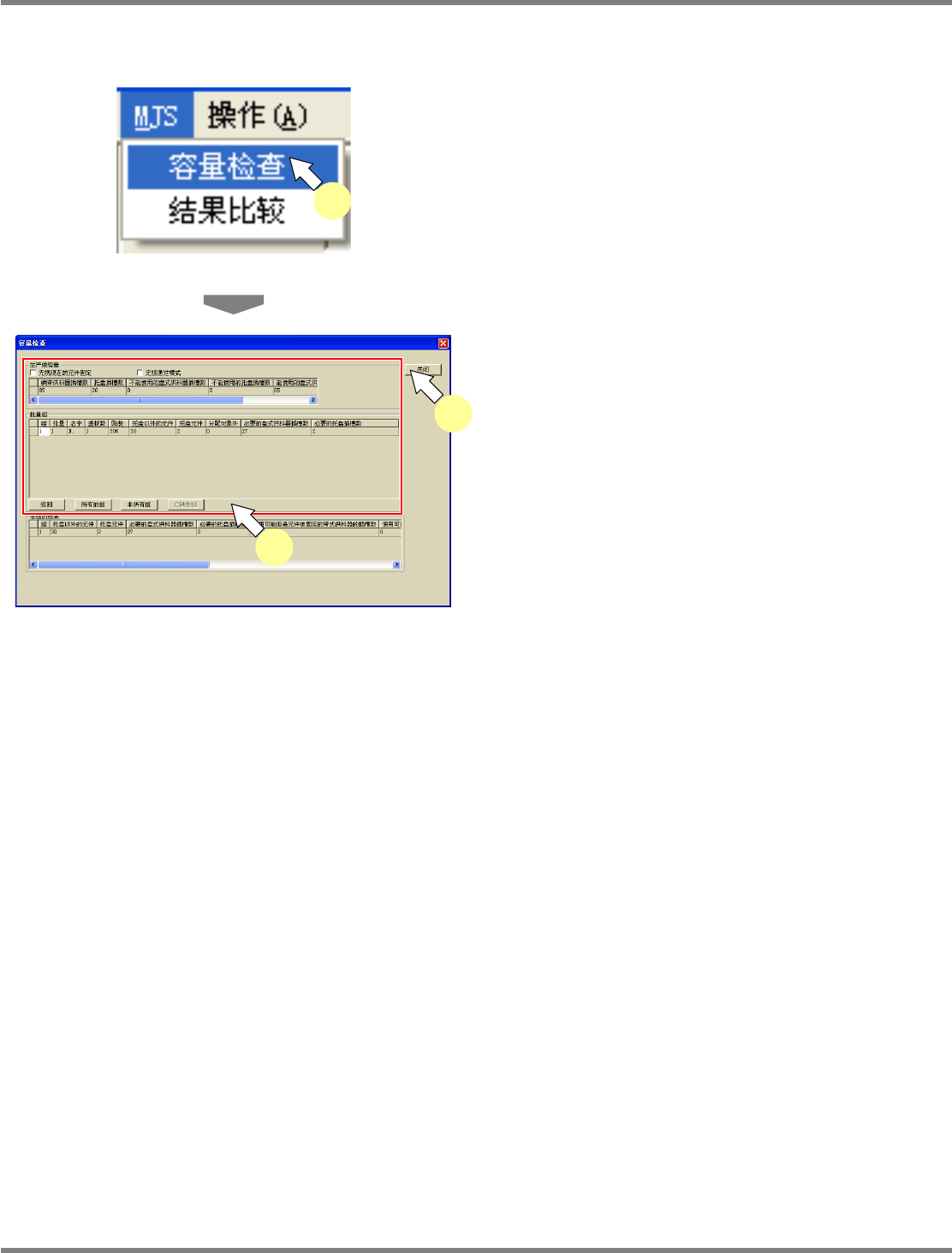

容量检查的设定
1
点击菜单栏的
[MJS]
[
容量检查
]
。
显示
<
容量检查
>
画面。
2
设定检查容量时所使用的数据。
计算必要的插槽数量并显示。
3
点击
[
关闭
]
。
结束
<
容量检查
>
画面。
Product070205S-02C01
1
Product070205S-03C00
3
2
NPM-DGS
程序手册
7.2
项目编辑系统主画面
EJS9AC-MB-07P-09 Page 7-45

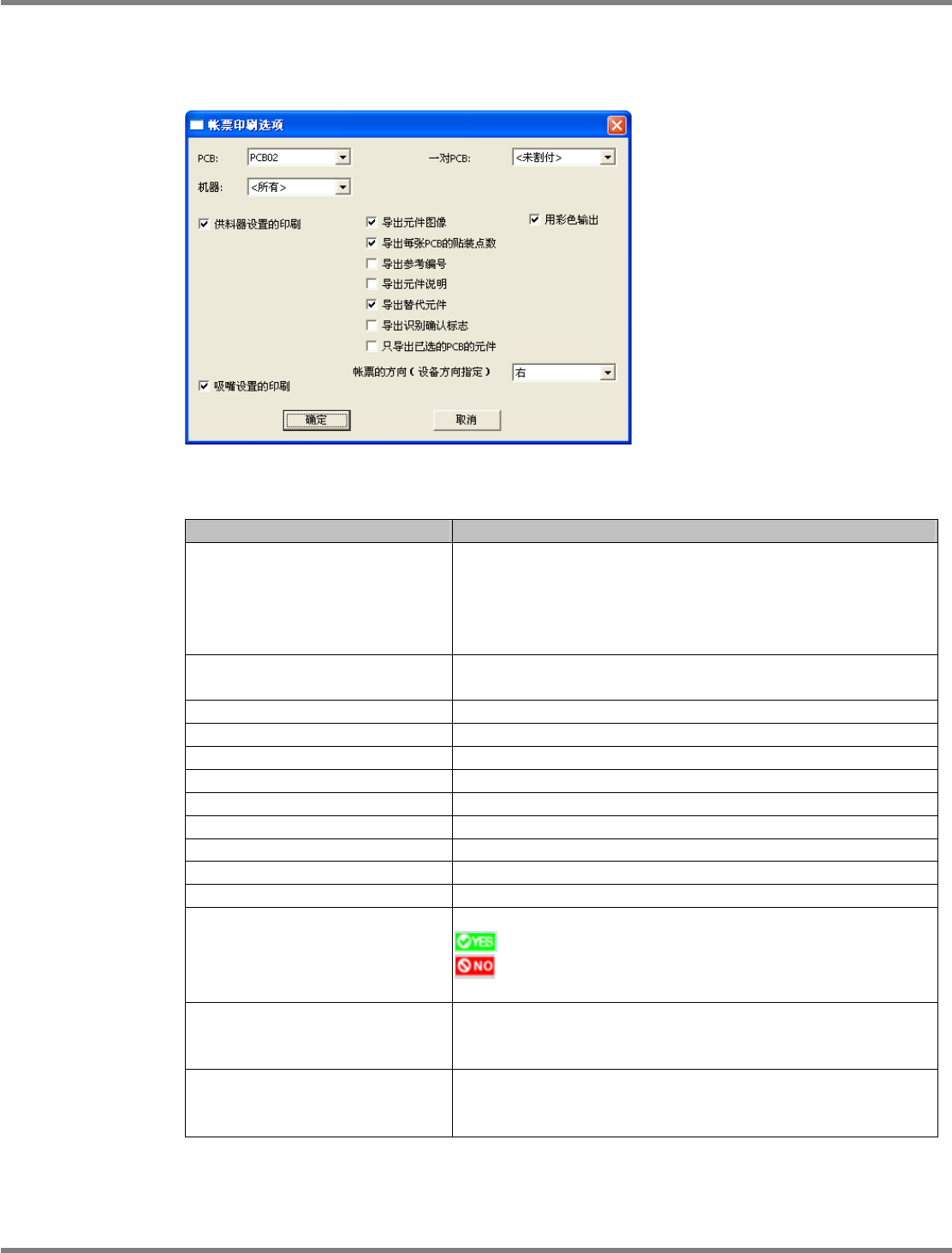

7.2.6
帐票印刷
① 帐票印刷选项
显示项目
项目
说明
‘PCB’
选择需要打印的
PCB
。存在下述
3
种对象。
• <
所有
> :
生产数据内的全部
PCB
都为对象。
• <PCB
组
> : PCB
组内的
PCB
为对象。
•
基板名
:
以所选择
PCB
为对象。选择了基板名时，将显示时
间、趟数、贴装点数。
‘
一对
PCB’
选择同时印刷的
PCB
。
只在双轨之际显示。
‘
机器
’
选择印刷对象的设备。选择
<
所有
>
，将对全部设备执行印刷。
‘
供料器设置的印刷
’
印刷供料器的配置信息。
‘
吸嘴设置的印刷
’
印刷吸嘴的配置信息。
‘
导出元件图像
’
输出元件的封装图像。
‘
用彩色输出
’
以彩色输出元件图像。
‘
导出每张
PCB
的贴装点数
’
输出每张
PCB
的贴装点数。
‘
导出参考编号
’
输出贴装其他元件的贴装点的参考编号。
‘
导出元件说明
’
印刷记载了元件说明项目的内容。
‘
导出替代元件
’
输出替代元件的信息。
导出是否需要识别确认的标志。
:
已完成了识别确认。
(
无需示教。
)
:
没有完成识别确认。
(
需要示教。
)
‘
导出识别确认标志
’
没有标志
:
不明状态。
‘
只导出已选的
PCB
的元件
’
只输出在所选择
PCB
上使用的元件。
当多个
PCB
共通排列时，不能导出只用在所选择
PCB
以外上的
元件。
‘
帐票的方向
(
设备方向指定
)’
指定帐票的设备侧朝向。
将所指定的朝向视为上时，为了能够正确看到封装而印刷元件的
封装图像。
Product070206S-01C03
NPM-DGS
程序手册
7.2
项目编辑系统主画面
Page 7-46 EJS9AC-MB-07P-09

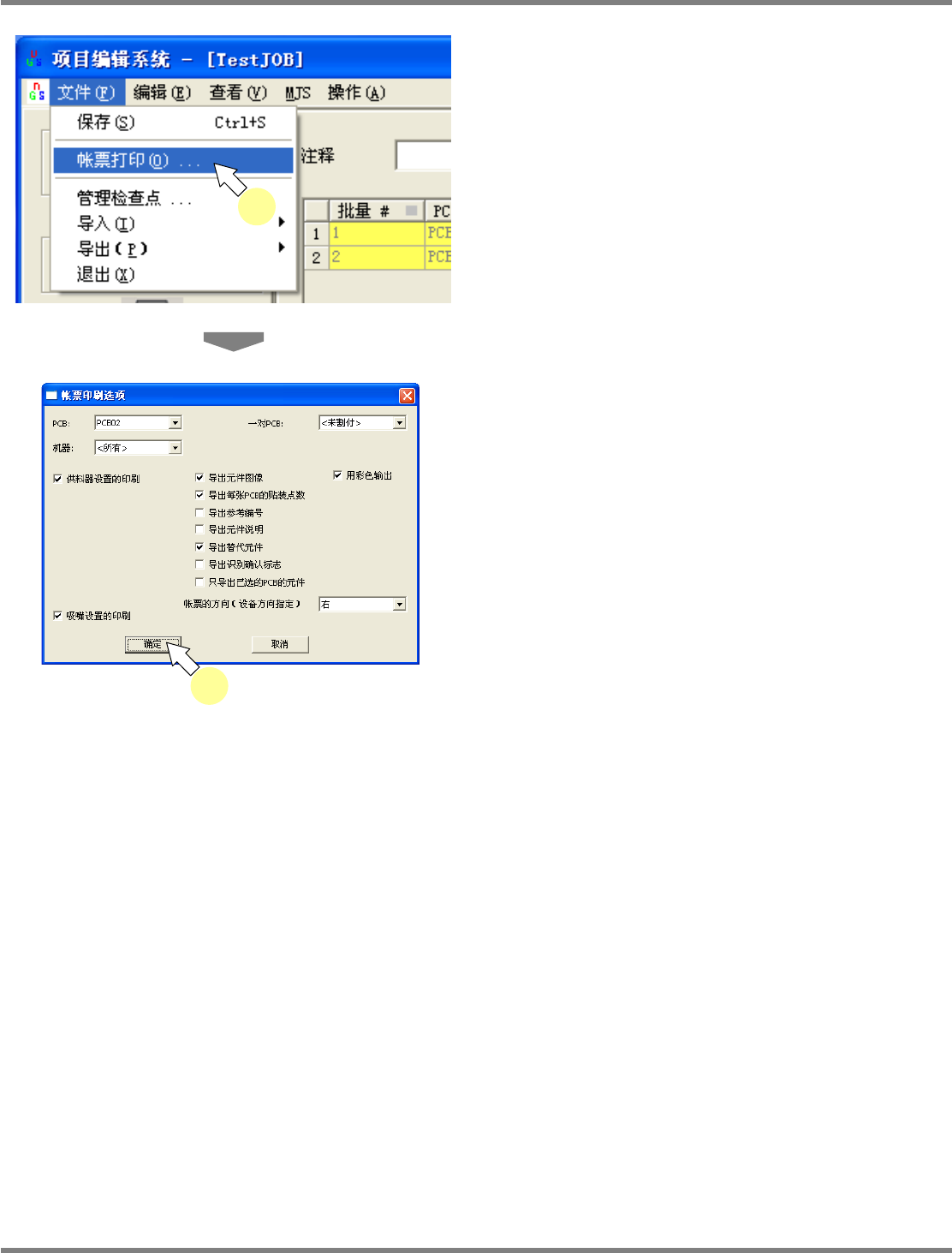

1
选择菜单栏的
[
文件
]
[
帐票打印
]
。
将显示
<
帐票印刷选项
>
画面。
2
设定帐票印刷选购件后，点击
[
确定
]
。
将显示
<
打印预览
>
画面。
Product070206S-02C01
1
Product070206S-01C03
2
