CM602 FEEDER(Mechanical 20170529) - 第49页
Ref No. Remark s R 1 Q'ty 7-A T/F; 8mmシングル;スプ ライシング検出;タ イプA;0402用 Tape Feeder; 8 mm single; Splice sensing; Type A; For 0402 ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit N o . キット 品 番 Kit Name キット名称 N610031079AA Part …
7-A
T/F;8mmシングル;スプライシング検出;タイプA;0402用
Tape Feeder; 8 mm single; Splice sensing; Type A; For 0402
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610031079AA
ｾｸｼｮﾝNo.

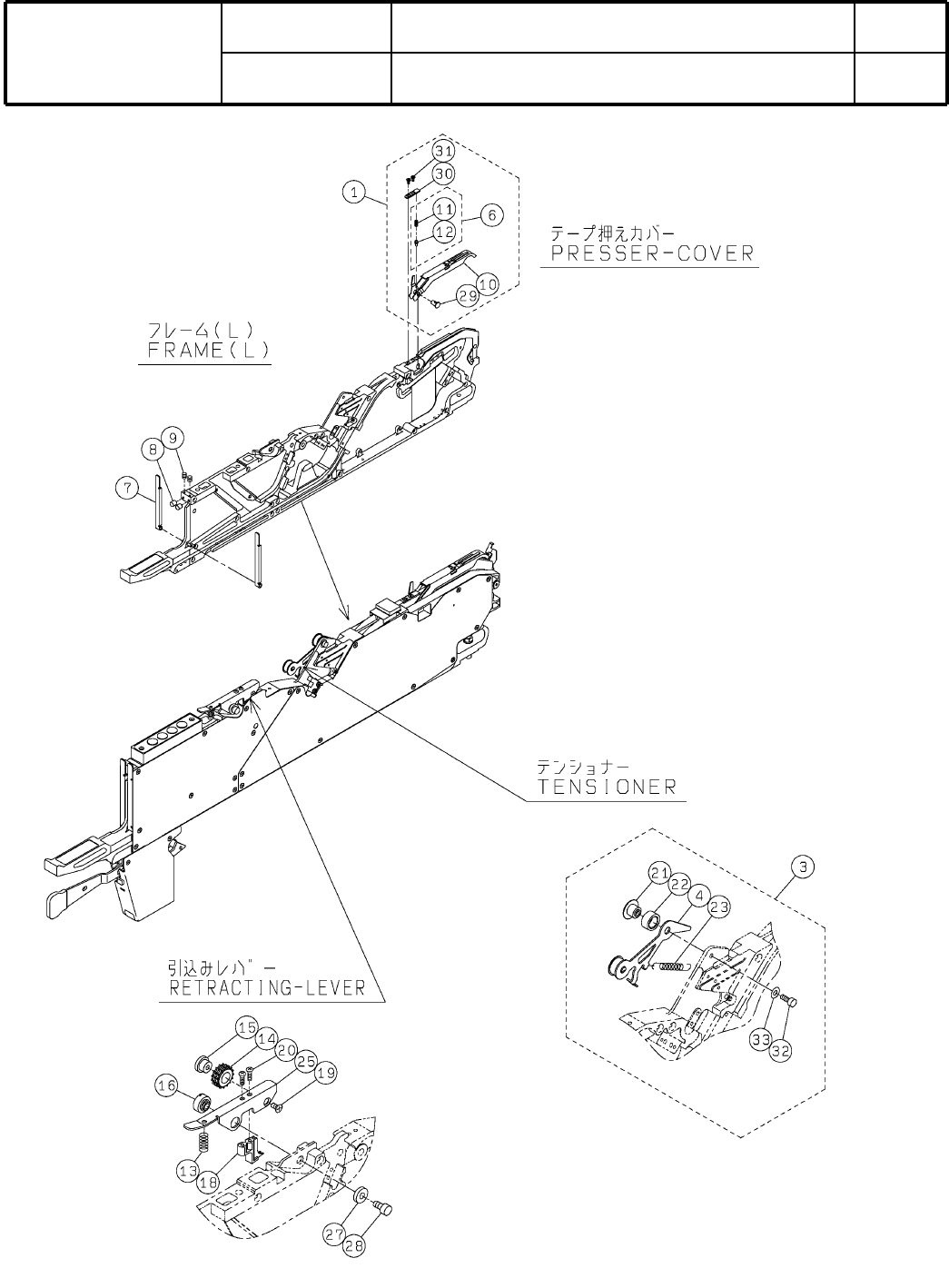

PARTS LAYOUT
Section No.
--
M37
( KN610031079AA-33-1 )
Ref
No.
Remarks
R
1
Q'ty
7-A
T/F;8mmシングル;スプライシング検出;タイプA;0402用
Tape Feeder; 8 mm single; Splice sensing; Type A; For 0402
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610031079AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
PRESSER-COVER
1
1 N610092921AC
TENSIONER
1
3 N610071715AB
LEVER
1
4 N610025484AB
Fulcrum spring
1
6 N610071897AA
COVER
2
7 N210123197AA
MAGNET
2
8 KXF0DYAZA00 NEO33
SCREW
2
9 XXE25C3FP
Hexagon socket set screw Flat point M2.5X3-45H SCHP
COVER
1
10 N210157019AB
SPRING
1
11 N210017141AA
PIN
1
12 N210071635AA
SPRING
1
13 N210114131AA
GEAR
1
14 MTKP003990AA
PIN
1
15 KXFA1KPAA00
PIN
1
16 KXFA1KQAA00
COMB
1
18 N210116209AA
SCREW
1
19 XSS3+6VW
Cross recessed Countersunk head machine screw M3X6-A2-70
SCREW
2
20 N510002400AA SUSB Taptite pan head 2.6 8
PIN
1
21 KXFA1KFAA00
ROLLER
1
22 KXFA1KHBA00
SPRING
1
23 N210067680AA
LEVER
1
25 N210120308AA
WASHER
1
27 KXF0B88AA00 Thick washer for M4(SUS)
BOLT
1
28 N510017381AA
Hexagon socket head cap screw M4X8-10.9 A2J (Trivalent)
PIN
1
29 N210071634AA
PLATE
1
30 N210124272AA
SCREW
2
31 XSS25+6VW
Cross recessed Countersunk head machine screw M2.5X6-A2-70
BOLT
1
32 N510017341AA
Hexagon socket head cap screw M3X8-10.9 A2J (Trivalent)
WASHER
1
33 N510018494AA
Round finish plain washer 3 10H A2J (Trivalent)
M38
--
( KN610031079AA-33-1 )
7-B
T/F;8mmシングル;スプライシング検出;タイプA;0402用
Tape Feeder; 8 mm single; Splice sensing; Type A; For 0402
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610031079AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
M39
( KN610031079AA-33-2 )
