M3 M4 M5 M6 M8 M10 M12 M16 M20 M24 M30
0.5 0.7 0.8 1 1.25 1.5 1.75 2 2.5 3 3.5
5
6
8
10
12
16
20
25
30
35
40
45
50
55
60
65
70
75
80 100 120 160 200 200 200 90
Fundamentals to Specify Parts No. How to Specify Parts No.
Measure dimensions of hexagon socket head cap bolt.
Length
Nominal diameter
Nominal diameter M6
Length 20
Color White
Ex.
With above example Parts No. ought to be “XVE6B20FY”.
XVE6B20FY
XVE6B20FY
Length
Nominal diameter
XVE B FT
Case of Black Color
XVE B FY
Case of White Color
Length
Nominal diameter
Size
Length
Pitch
HOW TO SPECIFY PARTS No. OF HEXAGON SOCKET HEAD CAP BOLT
Above screw si
zes symbolized with are applied to this machine as a standard.
FBQ000100B02
ＭＰＡＶ２Ｂ（ＮＭ－ＭＡ２５Ａ）

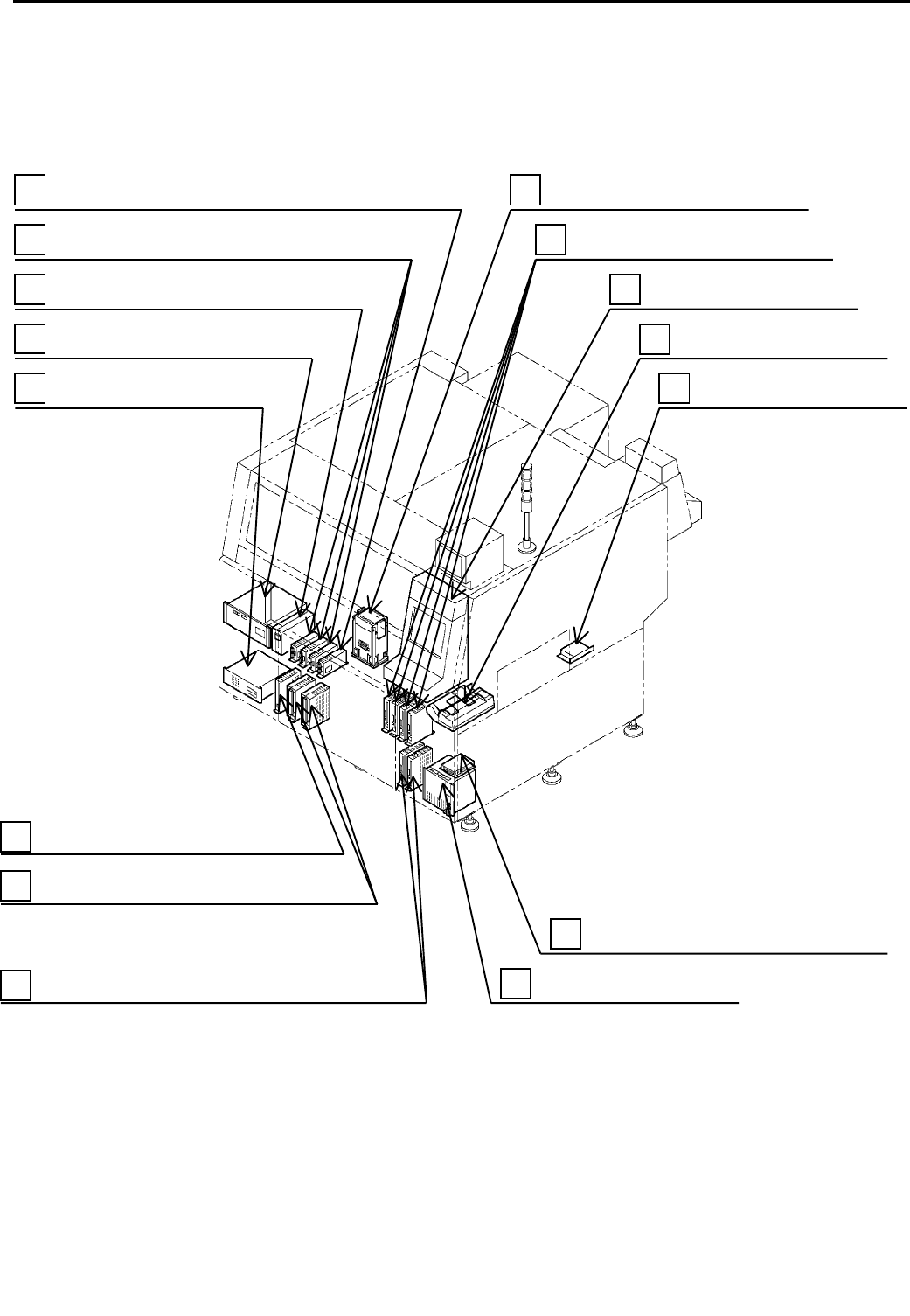

全体図 ＵＮＩＴ ＬＡＹＯＵＴ
［前面－１
FRONT VIEW-1
］
主操作盤：
P932L-F02-B2
MAIN CONTROL PANEL
3
パーツカセットコントローラ：
P938C-00-A
COMPONENT FEEDER CONTROLLER
15
パルスモータドライバ：
P337N-02
PULSE MOTOR DRIVER
9
パルスモータドライバ：
P337N-01
PULSE MOTOR DRIVER
9
無停電電源：
UPAC05 MODEL-3A
UPS
13
ＮＥＷ
ＭＭＩ
コントローラ：
P121-03-B
CONTROLLER (MMI)
2
受電盤：
P936B-040-F
POWER SOURCE UNIT
11
ＡＣサーボモータドライバ：
P326L-100MDGC
A
C SERVO MOTOR DRIVE
R
7
ＡＣサーボモータドライバ：
P326L-150MDG
A
C SERVO MOTOR DRIVE
R
7
ＡＣサーボモータドライバ：
P326M010MSGF
A
C SERVO MOTOR DRIVE
R
7
ＶＣＭドライバ：
P356-02AVXAA
VCM DRIVER
8
プリンタ：
NT3615-401
PRINTER
16
ＡＣ分岐
BOX
A
C BRANCH BO
X
14
メインコントローラ
MAIN CONTROLLER
1
２Ｄセンサ：
P563-001
2D SENSOR UNIT
19
FZN7204A065B00-1
