第 1 部 基本篇 第 1 章 装置概要 1- 89 （ 2 ） 设备信息之取得 信息的详细 设置 对于在设备信息的取 得设置中被 选中的项目， 可以利用详 细设置按钮， 通过保存设 备信息的详细设置 对话框，进一步选择 信息予以保 存。 取得被选中的设备信 息予以保存 。 如对 [ 显示项目 、全部检查 ] 打勾，所显示的项目 被全部选中。 如取消选中，则全部 项目的选中 被取消。 默认设置是全选带勾 号。 按 [ 确定 ] 按钮，可…
第 1 部 基本篇 第 1 章 装置概要
1-88
（1）设备信息的取得设置
在设备信息的取得和保存中，可取得的内容如下所示。
对设备信息的取得进行设置时，如「设备信息」带有选中号，将取得以下的设备信息，进行以下文件
夹的压缩保存。
保存对象文件夹：D:\JUKI\LOG\MACHINE
No.
文件名 内容
1
计算机名
.log
当前的运行记录
2
InfoApp.txt
InfoApp
的转储
3
InfoAsyn.txt
InfoAsyn
的转储
4
InfoDebug.txt
InfoDebug
的转储
5
InfoDrv.txt
InfoDrv
的转储
6
InfoMark.txt
InfoMark
的转储
7
InfoProd.txt
InfoProd
的转储
8
InfoSystem.txt
InfoSystem
的转储
9
process.txt
当前启动的进程信息
10
cnvrstat.txt
传送传感器的状态
11
axispos.txt
轴的当前位置
12
OperationLog.log
操作日志（维护日志）
13
EventLog.log
事件日志（维护日志）
14
posboard.txt
位置运动控制板与各放大器的信息
15
AppEvent.Evt
事件查看器用，应用程序日志
16
SecEvent.Evt
事件查看器用，安全日志
17
SysEvent.Evt
事件查看器用，系统日志
18
DrWtsn32.log
程序错误调试（华生医生）日志
19
CTL_JX350.dat
机械控制参数信息
20
DSN_JX350.dat
设计值信息
21
MPD_JX350.dat
机械坐标设计值信息
22
MSP_JX350.dat
MS
参数信息
23
OPT_JX350.dat
操作选项信息
24
POS_JX350.dat
机械坐标实测值信息
25
SUP_JX350.dat
设置信息
在设备的取得设置中，如「错误履历」带有选中号，将进行以下文件夹的压缩保存。
保存对象文件夹：D:\JUKI\LOG\ ErrHist
各种错误履历文件
No.
文件名 内容
1
ErrLog_Yxxxx_Mxx.err
xxxx
年、
xx
月的错误履历文件
2
MixLog \ xxxx.err
各种操作、事件错误的履历文件
3
20150610 \ xxxx.log
每个日期文件夹的错误日志文件
在设备信息的取得设置中，如「图像信息」带有选中号，将进行以下文件夹的压缩保存。
保存对象文件夹：D:\JUKI\LOG\ VRAM
No.
文件名 内容
1
xxxx.img
图像的图像文件
第 1 部 基本篇 第 1 章 装置概要
1-89

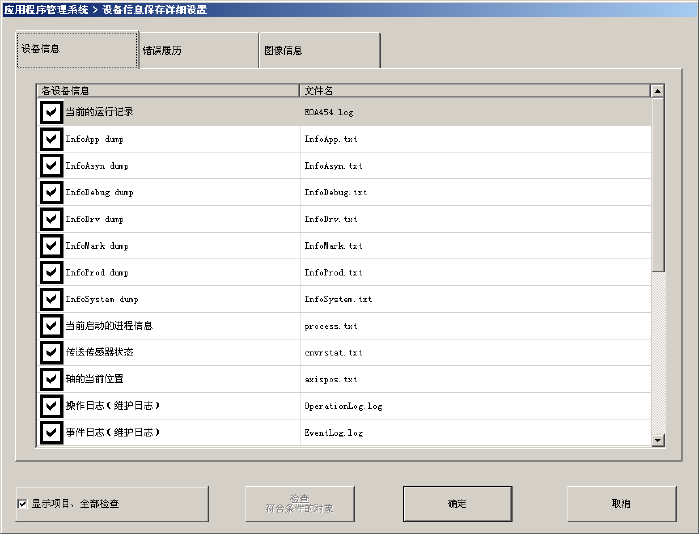

（2）设备信息之取得信息的详细设置
对于在设备信息的取得设置中被选中的项目，可以利用详细设置按钮，通过保存设备信息的详细设置
对话框，进一步选择信息予以保存。
取得被选中的设备信息予以保存。
如对[显示项目、全部检查]打勾，所显示的项目被全部选中。
如取消选中，则全部项目的选中被取消。
默认设置是全选带勾号。
按[确定]按钮，可关闭保存设备信息的详细设置对话框。
按[取消]按钮，则不进行保存设备信息的详细设置就关闭对话框。
第 1 部 基本篇 第 1 章 装置概要
1-90

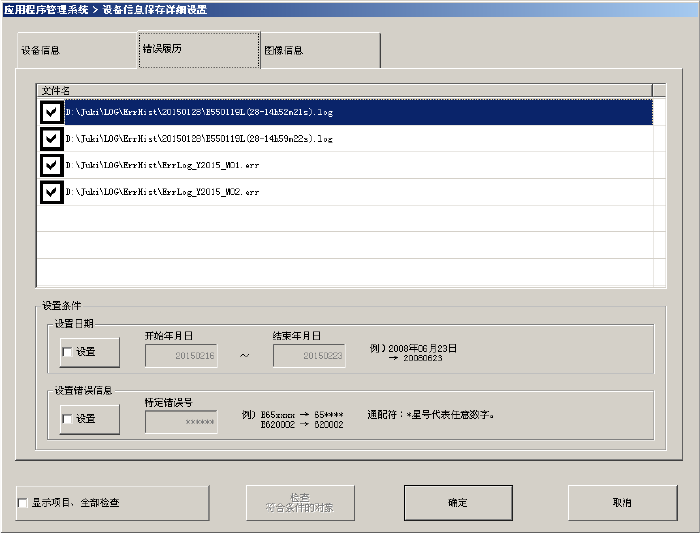

取得被选中的错误履历予以保存。
在条件设置的日期设置中，如选中[设置]，并指定开始年月日至结束年月日，按下[检查符合条件的对
象]按钮，符合条件者即被选中。
在条件设置的错误信息设置中，选中[设置]，并指定特定的错误编号，按下[检查符合条件的对象]按钮，
符合条件者即被选中。
条件设置中，在日期设置和错误信息设置这双方的[设置]均被选中的情况下，如按下[检查符合条件的
对象]按钮，则符合双方条件的对象被选中。
如对[显示项目、全部检查]打勾，所显示的项目被全部选中。
如取消选中，则全部项目的选中被取消。
默认的设置是从当前到 1 星期前之间的错误履历被选中。
按[确定]按钮，可关闭保存设备信息的详细设置对话框。
按[取消]按钮，则不进行保存设备信息的详细设置就关闭对话框。
