第 1 部 基本篇 第 2 章 生产 2- 30 ④ 请配置支撑销。 请配合生产基板 将支撑销 ⑫ 配置在支 撑台 ⑬ 上。如果 在 QFP 等对贴片精度有特别要求的 元件 下配置支撑销， 可提高贴片精度 。 ⑤ 请将 挡块 2 ⑧设定为 ON 。 如果是 基板的 X 方向 尺寸超过 650mm 的长尺寸 基板，请选择“ 挡块 2 ” ，按“ ON/OFF ”。 ⑥ 请将 生产基板 顶住挡 块 2 ⑧。 如果基板顶住挡块 2 的部分存在…
第 1 部 基本篇 第 2 章 生产
2-29
2-7-1-3 外形基准的调整方法
所谓外形基准，是指对以基板前端为基准停止的基板进行夹紧的方法。
＜步骤＞
① 请从菜单栏的［生产］菜单选择［支援准备］。

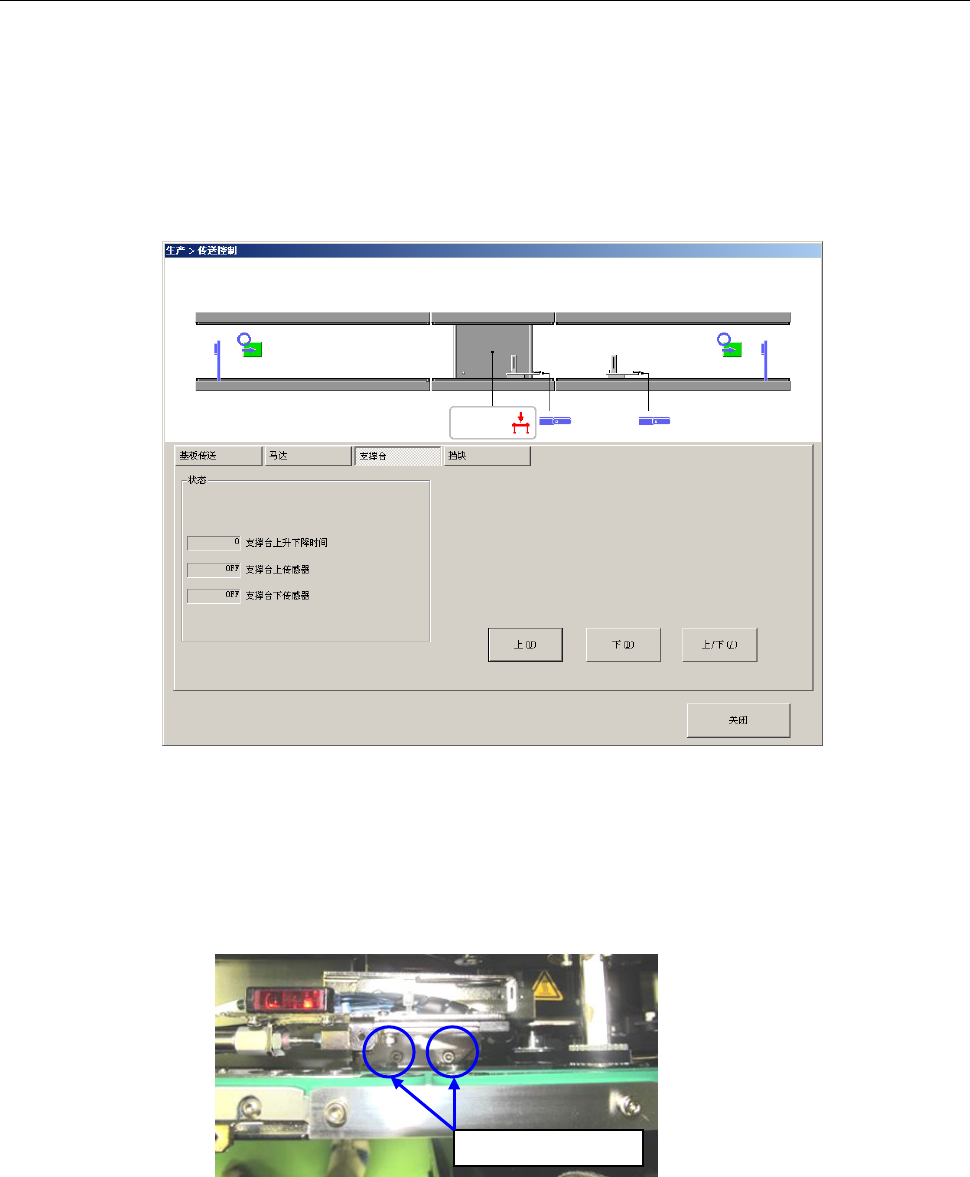

请按［传送控制］按钮。
显示传送控制画面。
② 将停止挡块
⑩置于 ON。
选择“挡块”，并按“ON/OFF”。
③ 将生产基板顶在挡块
⑩上。
基板与挡块接触的部分因有缺口等而不稳定时，请松动挡块底部的螺丝(2根)，用手加以调整。
松开 2 根螺栓
第 1 部 基本篇 第 2 章 生产
2-30
④ 请配置支撑销。
请配合生产基板将支撑销⑫配置在支撑台⑬上。如果在QFP等对贴片精度有特别要求的元件
下配置支撑销，可提高贴片精度。
⑤ 请将挡块 2 ⑧设定为 ON。
如果是基板的 X 方向尺寸超过 650mm 的长尺寸基板，请选择“挡块 2”，按“ON/OFF”。
⑥ 请将生产基板顶住挡块 2 ⑧。
如果基板顶住挡块 2 的部分存在缺口等，不稳定时，请松开根部一侧的螺丝（2 根），
在 Y 方向上手动移动调整。
⑦ 请配置支撑销。
请根据生产基板将支撑销⑭配置在支撑台⑪上。
这时，请在基板顶住挡块⑦的位置上，将支撑销⑭配置在共通位置上。
⑧ 调整完成后，请点击[传送控制]画面上的[结束]，以退出传送控制。
注意
外形基准位置为程序数据的基板坐标原点(基准位置)。
因此，调整挡块后，必须在
「2-7-1-5 贴片基准位置的调整」中进行
再调整。
基板原点位置可在生产程序中的
「基板数据」(参见第 4 章 4-3-3 基板
数据
)
中进行变更。
注意
在机器运行中，请绝对不要将手和头等伸入装置内部。
第 1 部 基本篇 第 2 章 生产
2-31
2-7-1-4 贴片基准位置的调整
调整了外形基准时，必须对下列贴片基准位置进行重新设定。
停止挡销、基准轨道
根据读入的生产程序（基板数据的基本设定中的定位），自动切换基板固定方式（外形基准或销基准）。
＜步骤＞
①请从菜单栏的［生产］菜单选择［支援准备］。
请按下［贴片基准示教］按钮。
显示下列贴片基准位置画面。
* 贴片基准位置的设定详见「7-4-3 基准销的位置」或「7-4-4 外形基准的位置」。
