第 1 部 基本篇 第 2 章 生产
2-79
(4) 贴片电路指定
按下贴片电路指定按钮后，会启动贴片电路画面。
1) 电路一览
画面左上的表。
项目 内容
X 显示从基板位置基准到电路原点的 X 坐标的距离。
Y 显示从基板位置基准到电路原点的 Y 坐标的距离。
角度 显示电路的角度。
跳过 显示是否跳过电路。
2) 跳过设定
编辑是否跳过在电路一览中选择的电路。
※不能跳过所有电路。
3) 返回默认值
设定所有电路「均不跳过」。
第 1 部 基本篇 第 2 章 生产
2-80
4) 指定范围
对电路的电路原点坐标均在指定的 X、Y 各自坐标范围内的所有电路，进行贴片电路的设定。
项目 内容
X 输入 X 坐标的范围。
Y 输入 Y 坐标的范围。
跳过 选择是否跳过范围内所有电路。
应用 应用范围内所有电路有无跳过。

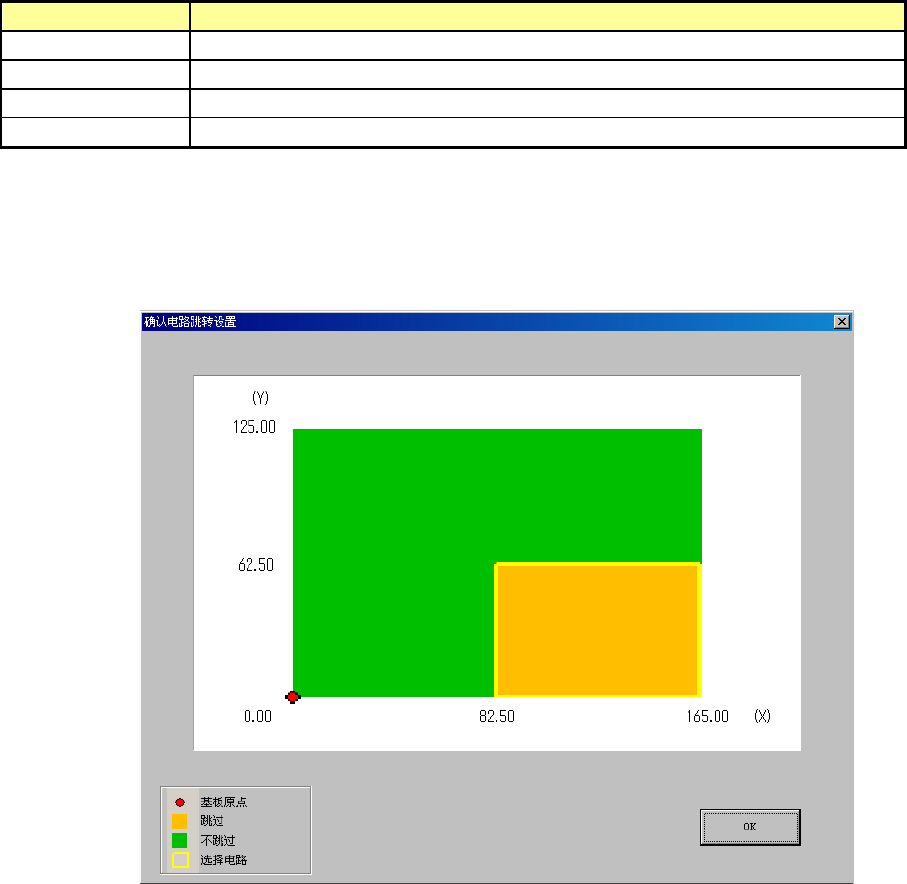

5) 确认设置
确认贴片电路的设定状况。确认画面中，显示基板位置基准、设定为跳过的电路、当前选择中的
电路。
第 1 部 基本篇 第 2 章 生产
2-81

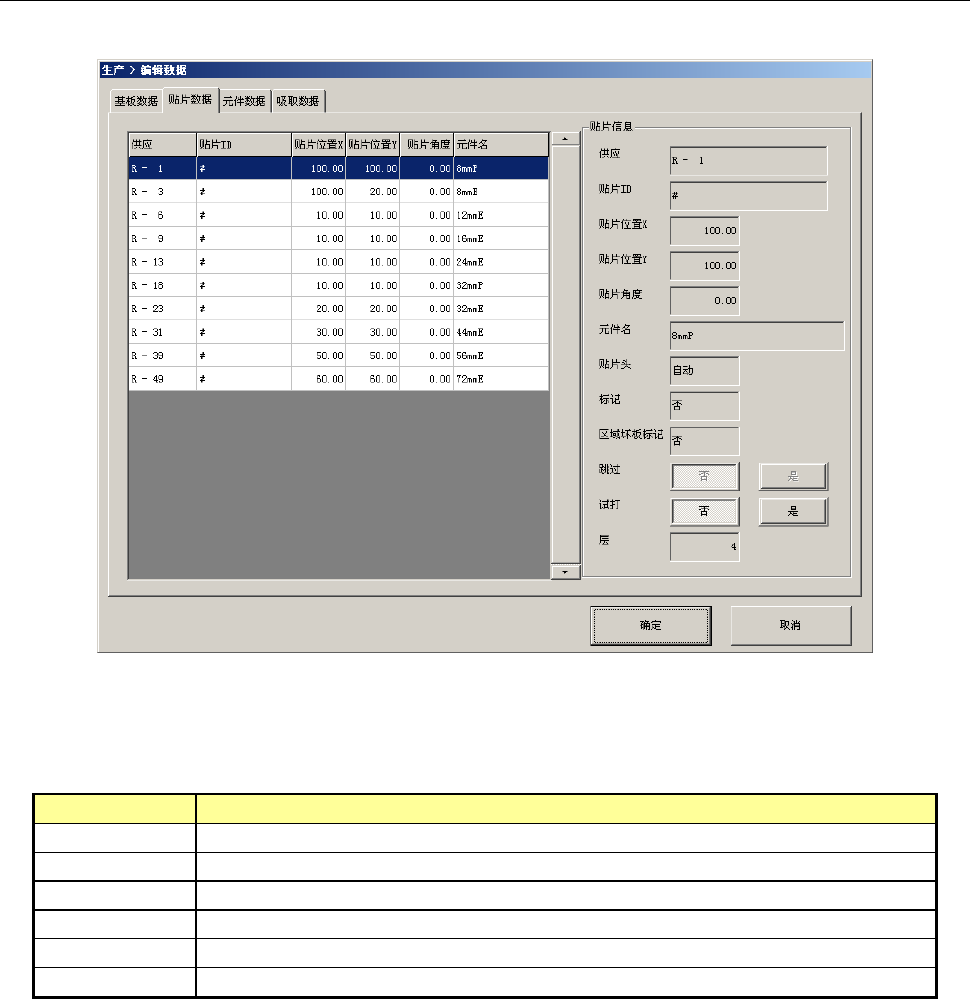

2-11-2-2 贴片数据
选择画面上部的「贴片数据」选项卡。
(1)列表
画面左侧显示的列表内容。
项目
内容
供应
显示贴片元件的供应位置。
贴片
ID
显示贴片的贴片
ID
。
贴片位置
X
显示贴片位置的
X
坐标。
贴片位置
Y
显示贴片位置的
Y
坐标。
贴片角度
显示贴片的元件角度。
元件名
显示贴片元件的名称。
