第 1 部 基本篇 第 2 章 生产
2-82
(2)贴片信息
选择左侧列表项目后，显示其详细内容。
项目
内容
用户级别
供应
显示贴片元件的供应位置。
-
贴片
ID
显示贴片的贴片
ID
。
-
贴片位置
X
显示贴片位置的
X
坐标。
-
贴片位置
Y
显示贴片位置的
Y
坐标。
-
贴片角度
显示贴片的元件角度。
-
元件名
显示贴片元件的名称。
-
Head
显示贴片时使用的
Head
。
-
标记
选择是否使用基准领域标记。
-
区域坏板标记
显示是否使用区域坏板标记。
-
跳过
选择是否跳过贴片。
-
试打
显示试打时是否执行元件的贴片。
操作员
层
显示贴片层。
-
第 1 部 基本篇 第 2 章 生产
2-83
2-11-2-3 元件数据

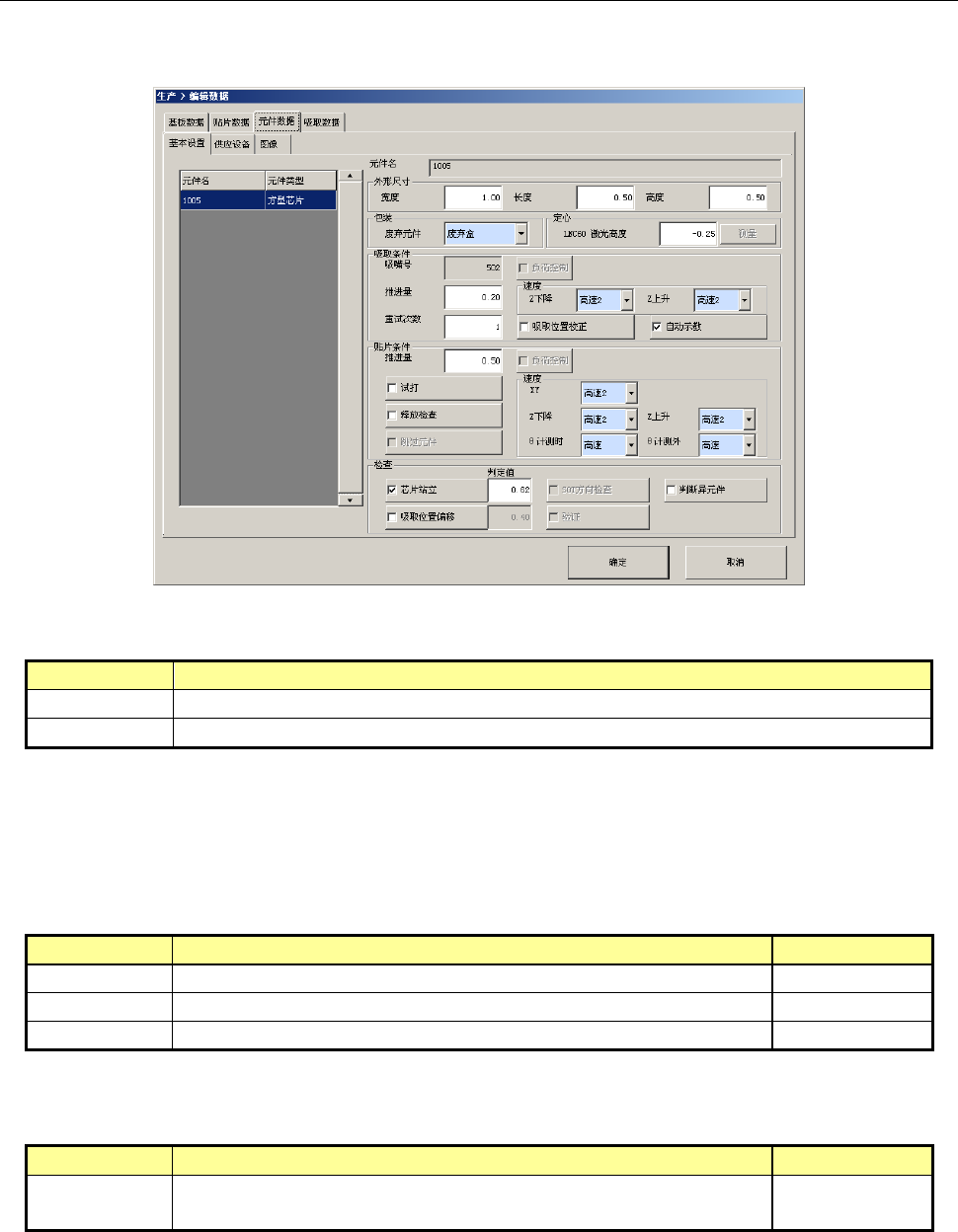

选择画面上部的「元件数据」选项卡。
·激光识别元件时
(1) 列表
显示画面左侧列表的内容。
项目
内容
元件名
显示元件的名称。
元件类型
显示元件的类型。
(2) 元件名
显示元件的名称。
(3) 外形尺寸
显示、编辑元件的外形尺寸。
项目
内容
用户级别
宽度
输入元件的外形尺寸的宽度。
操作员
长度
输入元件的外形尺寸的长度。
操作员
高度
输入元件的外形尺寸的高度。
操作员
(4) 包装
显示、编辑元件的废弃位置。
项目
内容
用户级别
废弃元件
从「废弃盒」、「元件保护」、「
IC
回收带」、「放回托盘」中选择一
项。
操作员
第 1 部 基本篇 第 2 章 生产
2-84
(5)定心
显示、编辑元件的激光高度。机型不同内容也不同。
识别方式
项目
内容
用户级别
激光识别 LNC60 激光高度
输入元件的 LNC60 激光高度。
另外，也可测量激光高度。
操作员
※1 如果在编辑程序的元件数据的定心中，未将详细设置为有效时，不能输入。
(6) 吸取
显示、编辑元件吸取的相关项目。
项目
内容
用户级别
吸嘴号
选择、输入吸取元件的吸嘴号码。
-
推进量
输入元件吸取时将吸嘴前端按入多少。
操作员
重试次数
输入吸取错误时的重试次数。
操作员
吸取位置校正
根据激光识别结果选择是否校正吸取位置偏移。
操作员
自动示教
选择进行吸取位置跟踪时是否进行自动示教。
(
纸带、元件外形
0603
～
3216)
操作员
速度
Z
下降
选择在吸取位置的
Z
轴下降的速度。
(
选择执行和速度
)
操作员
速度
Z
上升
选择在吸取位置的
Z
轴上升的速度。
(
选择执行和速度
)
操作员
