第 1 部 基本篇 第 2 章 生产
2-104
(1)准备
本功能用于进行开始生产的准备工作。
在执行“支援准备”的过程中，只要每执行各项动作时在复选框里输入勾选符号，便可掌握下一项动
作。
机器使用者只要按「1．基板宽度调整」～「8.生产开始前检查」项目顺序依次完成动作，即可完成
生产开始的准备工作。
步骤
准备动作
详细动作
内容
1
基板宽度调整
自动调整基板宽度
进行基板宽度的调整。
2
基板传送
传送控制
进行传送控制。
3
贴片基准示教
-
设置基准销、外形基准位置。
4
标记数据示教
-
进行
BOC/
基准领域标记的设置。
5
坏板标记读入器示教
-
设置
OCC
、坏板标记传感器阈值。
6
供料器设置
供料器设置
进行各供料器台架的供料器示教。
吸取跟踪
(
自动输送
)
进行吸取跟踪
(
自动输送
)
。
吸取跟踪
(
手动输送
)
进行吸取跟踪
(
手动输送
)
。
7
ATC 吸嘴配置
支援吸嘴设置
进行生产程序和实际的
ATC 吸嘴配置对照，
如有差异，显示该信息。
ATC
吸嘴分配
自动分配
ATC
吸嘴孔号码。
8
生产开始前检查
生产程序检查
进行生产程序检查动作。
检查激光弄脏
进行激光弄脏检查，显示结果。
VCS
脏污检查
进行
VCS
脏污检查，显示结果。
(2)轴退避
使 Head 移动到适合准备动作的位置。
项目
按钮
内容
轴退避
轴退避
将
Head
移动到等待位置。
任意坐标
启动将轴向任意坐标移动的画面。
详见「第
7
章
机器设置」的「
7-5
简易控制」。
第 1 部 基本篇 第 2 章 生产
2-105

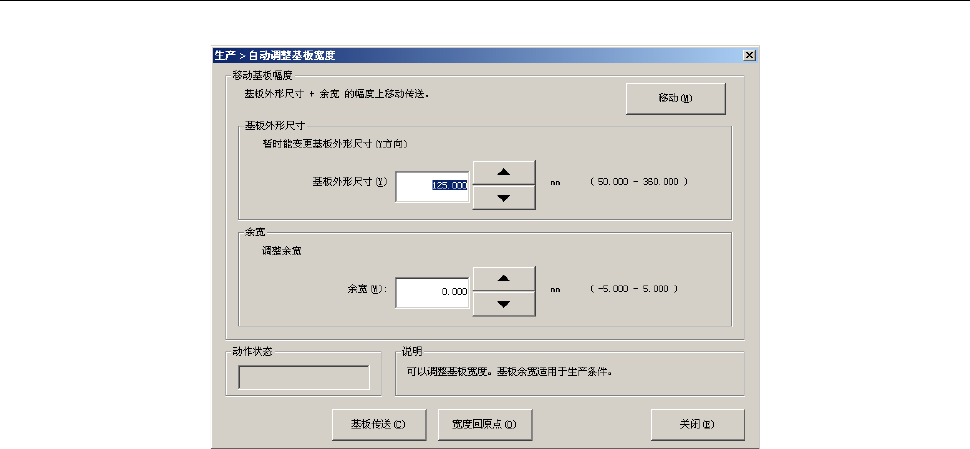

2-12-1-2 自动调整基板宽度
可进行基板传送宽度的调整。
(1) 移动基板幅度 ([移动]按钮)
移动传送宽度，对准基板外形尺寸＋余宽的位置。
运行时的传送宽度值，适用以下项目的设置值。
(2) 基板外形尺寸
用三角按钮（旋转按钮）或输入数值来设定基板外形尺寸。
默认值用基板数据的基板外形尺寸(Y方向)代入。
(3) 余宽
用三角按钮（旋转按钮）或输入数值来设定基板与传送通道的余宽。
(4) 动作状态
显示基板传送、宽度回原点、传送道上的动作状态。
(5) [基板传送]按钮
启动基板传送画面。
具体请参照「第4章 制作生产程序」的「4-5-4-1-1 基板控制」。
(6) [宽度回原点]按钮
基板宽度自动调整返回原点。
(7) [关闭]按钮
关闭自动调整基板宽度对话框。
第 1 部 基本篇 第 2 章 生产
2-106

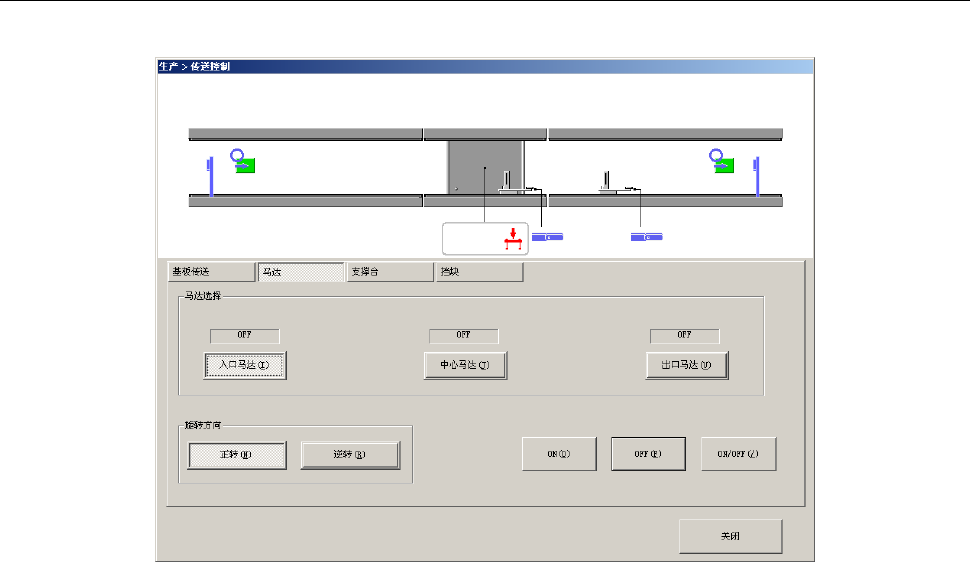

2-12-1-3 传送控制
在传送道路状态画面显示后，执行传送动作，进行马达、支撑台、挡块等有关控制。
详情内容请参见「第 8 章 手动控制」的「8-5-1 传送控制」的各小项。
