第 1 部 基本篇 第 2 章 生产
2-127
(2)设置元件归还
选择检查后如何处理极小元件。
1) 每次归还
把元件归还原来的位置。
2) 每次废弃
元件按元件废弃的设置进行废弃。
3)每次询问
每次检查结束后显示询问信息。
(3)[连续测量（连续检查）]按钮
显示以下对话框，开始连续检查。
画面显示的内容，和单独检查相同。
第 1 部 基本篇 第 2 章 生产
2-128

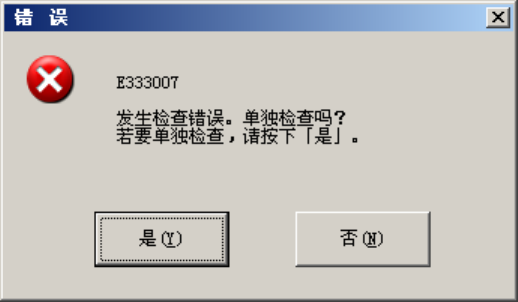

1)发生错误
在连续检查中发生错误时，会显示以下提示信息。
要检查下一个元件时请按[否]。重新开始连续检查。
对于发生检查错误的元件，要单独进行检查时请按[是]。
对于发生了检查错误的元件，可以进行单独检查。(参见前一项)
如按下[是]，则以下的按钮变得可以操作。
① 吸取坐标
显示元件吸取坐标。也可进行示教，勾选[把示教结果反映在吸取数据上]时，示教坐标
将反映在吸取数据里。未勾选时，此次坐标仅适用于本次吸取。
要示教XY坐标时，把焦点对准XY编辑框中的任何一个，再按下功能栏的[示教]按钮。
要示教 Z 坐标时，把焦点对准 Z 编辑框，再按下功能栏的[示教]按钮。
② 单独检查按钮
对指定元件执行单独的 SOT/元件方向检查。
③ 前代替元件/后代替元件
变更检查对象元件。
④ [送料]按钮
对检查元件的吸取位置进行送料。
⑤ [再次连续检查]按钮
从错误中断时的元件的下一个元件开始重新开始连续检查。
⑥[停止]按钮
不重新开始连续检查时请按下此按钮，将返回原来的画面。
第 1 部 基本篇 第 2 章 生产
2-129
2)结束
连续检查结束后，会显示以下的信息框。
(4) [返回]按钮
装有吸嘴时，将退回吸嘴，各单元移动到等待位置后返回原来的画面。
2-12-3-5 中断
要强制停止时，按下<STOP>开关，则显示以下的信息框。要结束检查时请选择[是]。
