第 1 部 基本篇 第 1 章 装置概要 1- 11 1-2- 2 元件供给部分的构成 元件供给部分在基板 传送部分的 前后， 有 2 个 供料器台 （后侧为选 购项） ， 供给方式因元件的包装方 式 ( 带 式、散件、管式、托 盘 ) 而 不同。 带式元件 ( 芯片元件 ) 及 管式元件，使用 安装在供料器台 架上的带式供 料器、散件供料 器、管式 送器来供给。 托盘元件由托盘支架 （托盘工 作台）或矩阵 托盘服务 器 ( T…
第 1 部 基本篇 第 1 章 装置概要
1-10
1-2 本装置的构造

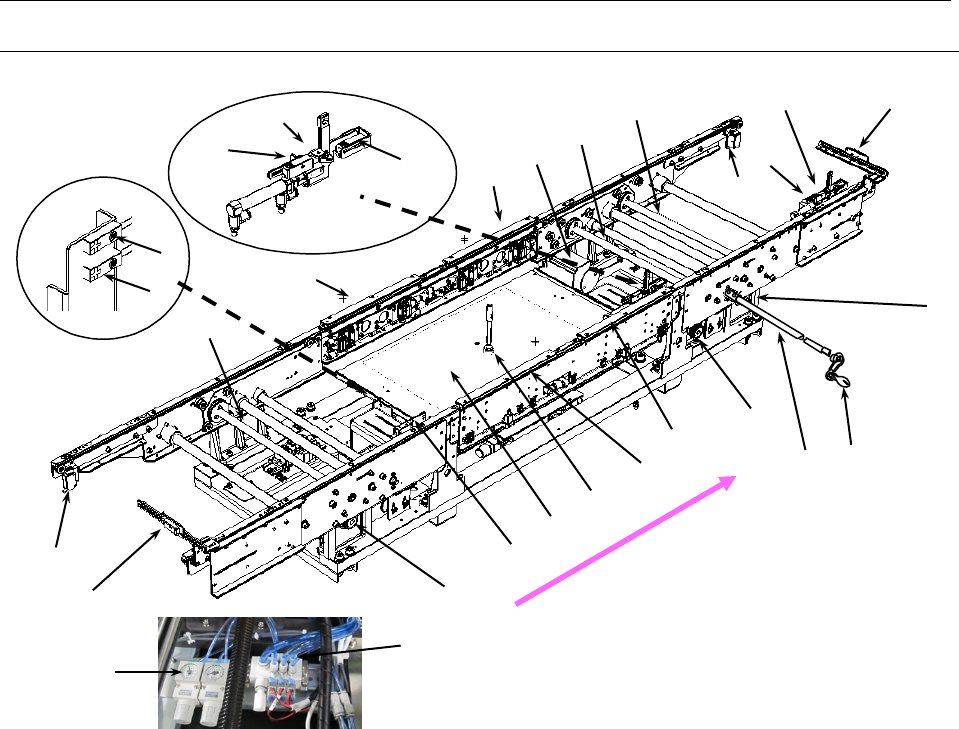

1-2-1 基板传送部分的构造
图 1-2-1 基板传送
①
IN
传感器
⑧挡块
2
⑮
C-OUT
传感器（
OP
）
②
OUT
传感器
⑨夹紧杆（基板固定用）
⑯等待传感器（
OP
）
③
STOP
传感器
⑩减压阀（夹紧杆用）
⑰自动调整基板宽度用马达（
OP
）
④
传送电磁阀
⑪支撑台
⑱障碍物检测传感器（
OP
）
⑤
传送马达
⑫支撑台
UP
传感器
⑲操作轴
⑥
驱动轴
⑬支撑台
DOWN
传感器
⑳操作柄
⑦
挡块
⑭支撑销
①
②
③
⑮
④
⑤
⑤
⑤
⑥
⑥
⑥
⑦
⑧
③
⑨
⑨
⑨
⑨
⑩
⑪
⑫
⑬
⑭
⑯
⑰
⑱
⑱
⑲
⑳
基板传送方向
第 1 部 基本篇 第 1 章 装置概要
1-11

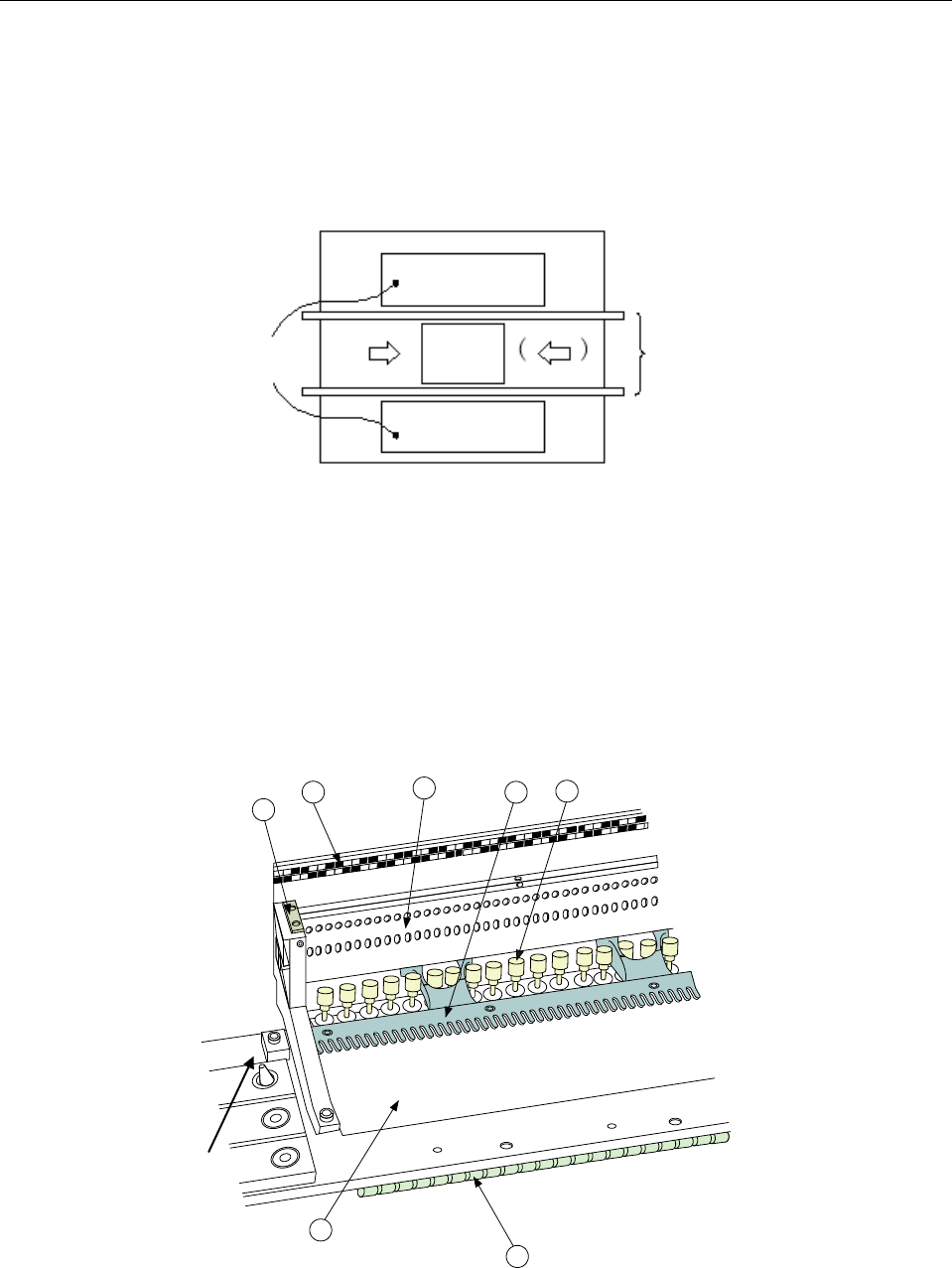

1-2-2 元件供给部分的构成
元件供给部分在基板传送部分的前后，有 2 个供料器台（后侧为选购项），供给方式因元件的包装方式(带
式、散件、管式、托盘)而不同。
带式元件(芯片元件)及管式元件，使用安装在供料器台架上的带式供料器、散件供料器、管式
送器来供给。
托盘元件由托盘支架（托盘工作台）或矩阵托盘服务器(TR5SNX)供给。
托盘支架及矩阵托盘服务器可安装在后侧。
* 向右流动时的状态。（ 如果向左流动，IN 和 OUT 相反。）
● 供料器台架各部分名称
用「安装板②」、「锁定轴④」，对装载有带式元件及管式元件的带式供料器、散件供料器、
管式供料器进行定位，并固定。
元件的传送由「驱动汽缸⑤」来驱动。
安装各供料器的位置请参照「位置标签⑥」。也可参照FPI(选项)的引导。
「台架标记⑦」是用于修正供料器台的位置与姿势的标记。
①台架基座 ④锁定轴
⑦
台架标记
②固定板
⑤驱动汽缸
⑧
定位销
③固定板Ｂ ⑥位置标签
供料器台架
基板传送部分
后侧
基板
前侧
6
2
4
1
5
3
7
⑧
第 1 部 基本篇 第 1 章 装置概要
1-12

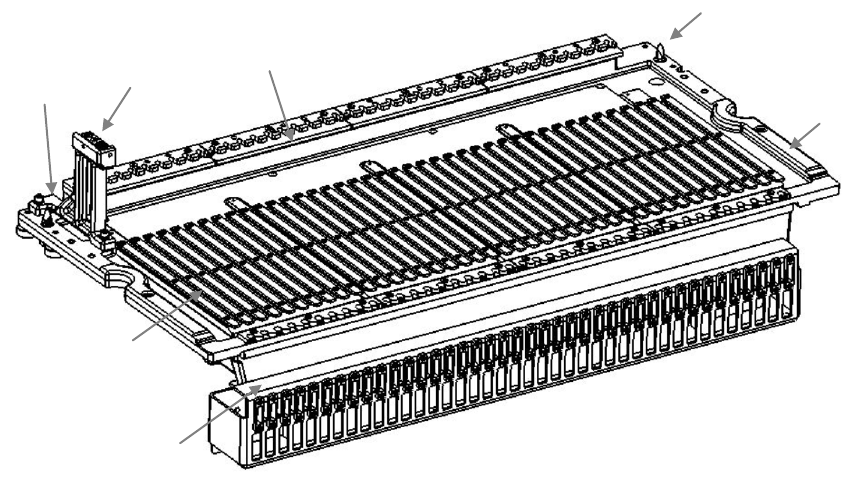

●电动式供料器用台架的各部分名称
把 ETF 沿着导轨①插进去，顶住固定块②，定位。
安装 ETF 的位置，请参见 ETF 位置标签③。
台架标记④，是用于校正台架的位置及姿势的标记。
① 导轨 ③ ETF 位置标签 ⑤ 定位销
② 固定块 ④ 供料器台架标记 ⑥ 台架基座
①
②
③
④
⑤
⑤
⑥
