第 1 部 基本篇 第 2 章 生产
2-177
2-15-9-2 基板高度测量结果一览
在贴片基板面高度错误画面中选择「结果一览」时，即显示基板高度测量结果的一览表。

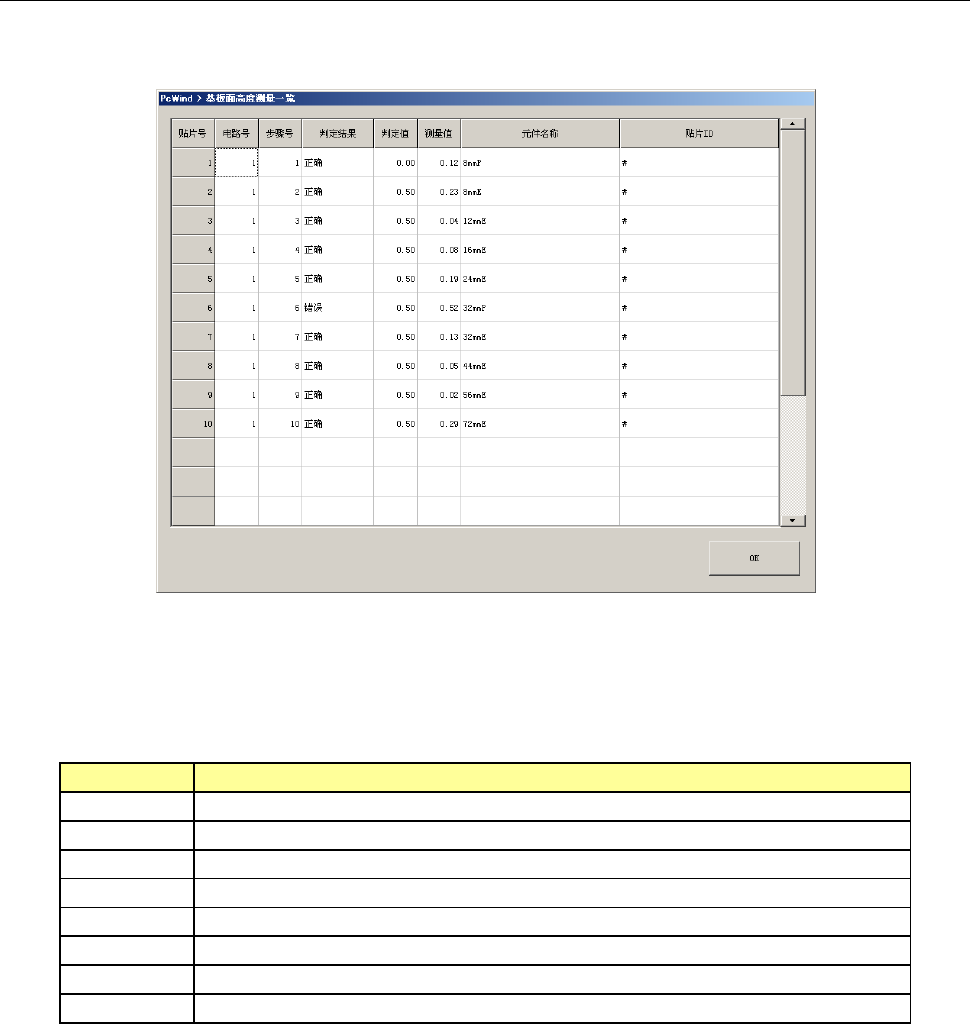

(1)结果一览
显示贴片号、电路号、步骤号、判定结果、判定值、测量值、元件名称、贴片 ID。
项目
内容
贴片号
进行基板面高度测量，显示贴片点的贴片号。
电路号
进行基板面高度测量，显示贴片点的电路号。
步骤号
进行基板面高度测量，显示贴片点的步骤号。
判定结果
进行基板面高度测量，显示贴片点的判定结果。
判定值
进行基板面高度测量，显示贴片点的判定值。
测量值
进行基板面高度测量，显示贴片点的测量值。
元件名称
进行基板面高度测量，显示贴片点的元件名称。
贴片
ID
进行基板面高度测量，显示贴片点的贴片
ID
。
第 1 部 基本篇 第 2 章 生产
2-178
2-15-9-3 贴片前的基板高度测量
操作选项的［贴片前进行贴片基板高度测量］为有效时，则贴片前会进行测量。

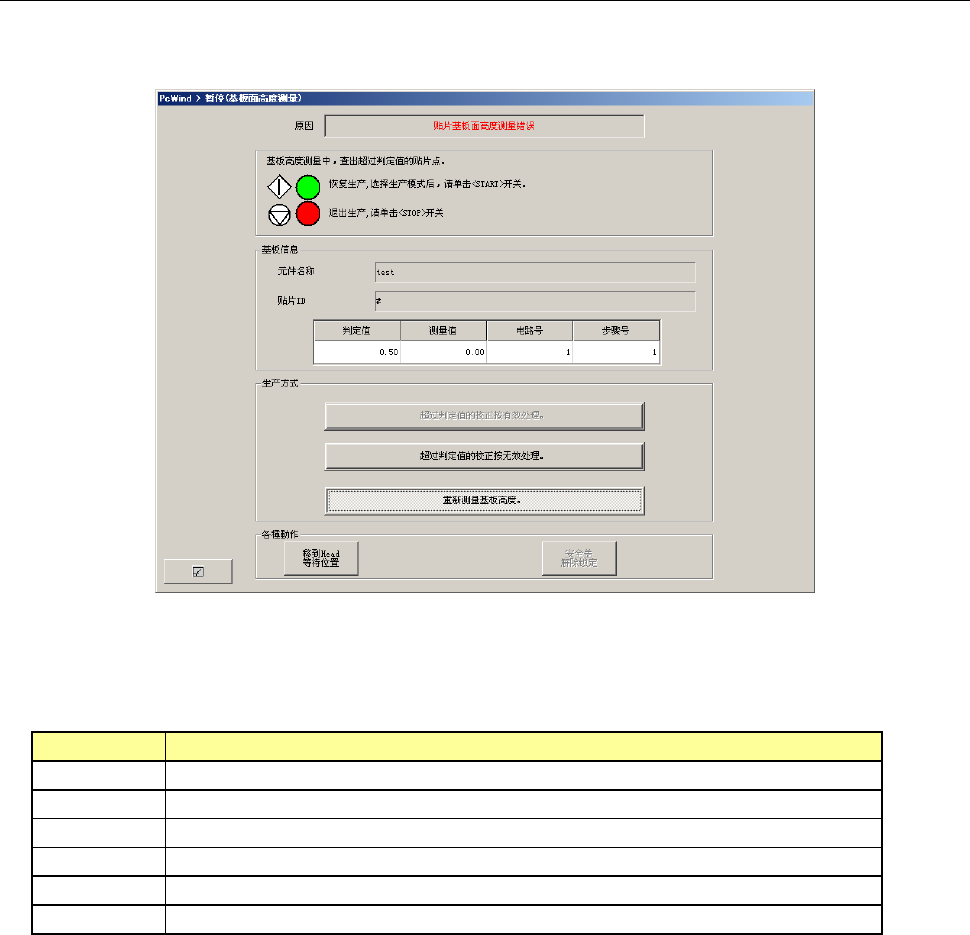

发生测量错误时，即显示下图并进入暂停状态。
(1)基本信息
显示发生错误的贴片点信息。
项目
内容
元件名称
显示发生错误的贴片点元件名称。
贴片
ID
显示发生错误的贴片点贴片
ID
。
判定值
显示发生错误的贴片点判定值。
测量值
显示发生错误的贴片点测量值。
电路号
显示发生错误的贴片点电路号。
步骤号
显示发生错误的贴片点步骤号。
第 1 部 基本篇 第 2 章 生产
2-179
(2)生产方式
选择实施再次测量，还是使校正值有效或无效并重新开始生产。
项目
内容
超过判定值的校正
按有效处理
在重新开始后的生产中，对超过编辑程序中输入的校正值进行校正。
超过判定值的校正
按无效处理
在重新开始后的生产中，不对超过编辑程序中输入的校正值进行校正。
重新测量基板高度
重新测量基板面高度。
(3)各种动作
进行 Head 移动到等待位置等设置。
项目
内容
移到
Head
等待位置
使
Head
移动到等待位置。
安全盖解除锁定
解除保护安全盖锁定。
在贴片基板面高度错误画面里，按下＜START＞开关时，会按生产重新开始模式中指定的动作进行操
作。
在贴片基板面高度错误画面里，按下＜STOP＞开关，则显示中断画面。
