JX-350_使用说明书 - 第338页
第 1 部 基本篇 第 3 章 维护 3- 46 ● 真空泵分解图 No. 名称 No. 名称 1 内六角螺栓（ M 6×95 ） 8 根 10 气缸密封圈 2 泵头盖 1 11 气缸 3 连接管 12 内六角螺栓（ M 8×20 ） 4 Ｏ环 P- 10 13 碗型密封圈压板 5 泵头盖 2 14 碗型密封圈 6 密封圈 15 连杆 7 阀挡板 8 吸排气阀 9 气缸板
第 1 部 基本篇 第 3 章 维护
3-45

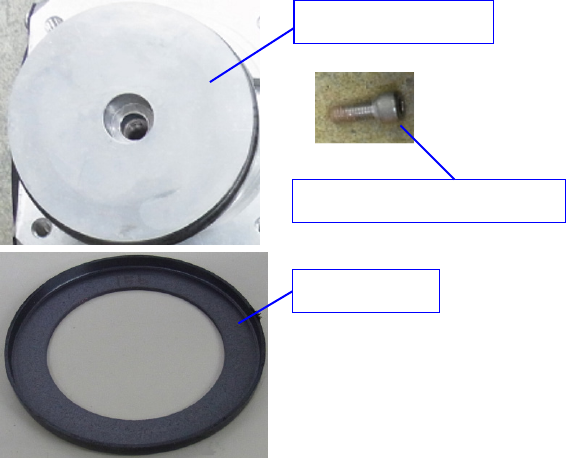

●更换碗型密封圈
1） 拆下气缸。
2） 拆下内六角螺栓(M8×20)。
3） 拆下碗型密封圈压板，更换新的碗型密封圈。
请注意碗型密封圈的方向。要套进连杆。
4） 更换后，以 12.0N・m 的力拧紧内六角螺栓(M8×20)。
※请按照密封材料更换步骤实施盖（罩）的安装。要更换其它消耗部件时，请不要关闭盖（罩），参
照各部位的更换步骤操作。
碗型密封圈压板
内六角螺栓
(M8×20)
碗型密封圈
第 1 部 基本篇 第 3 章 维护
3-46

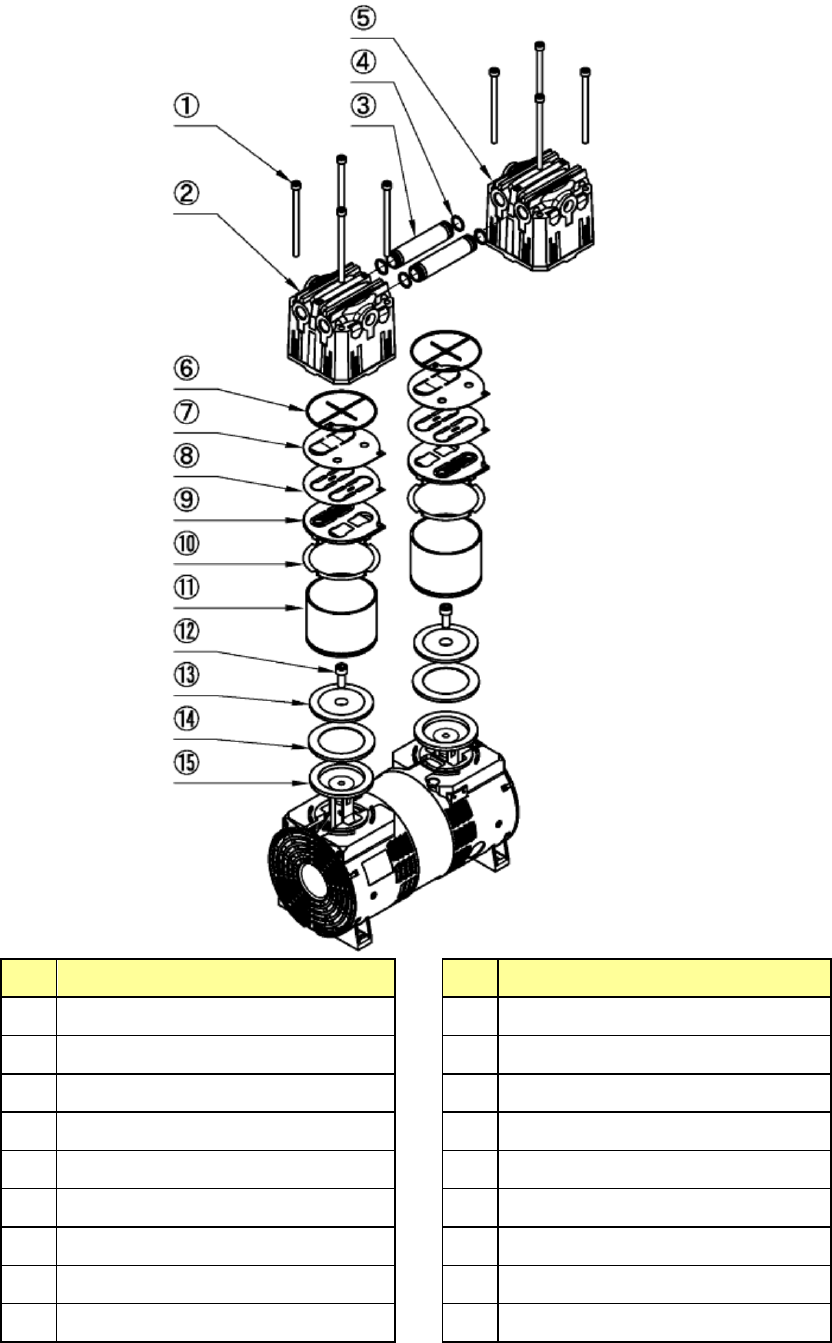

●真空泵分解图
No.
名称
No.
名称
1
内六角螺栓（M6×95）8 根
10
气缸密封圈
2
泵头盖 1
11
气缸
3
连接管
12
内六角螺栓（M8×20）
4
Ｏ环 P-10
13
碗型密封圈压板
5
泵头盖 2
14
碗型密封圈
6
密封圈
15
连杆
7
阀挡板
8
吸排气阀
9
气缸板
第 1 部 基本篇 第 3 章 维护
3-47
3-9 管道系统图
（1）管道系统图（主机）
a-（正气压）
工厂气压
插头
指状阀
气源处理联件
多支管
减压器
减压器
减压器
插头φ8
正压计
Y三通接头
Head上升气缸
异形接头
调压器
异形接头
HEAD 正压
传送电磁阀
插头φ4
减压弯头
减压弯头
插头φ8
插头φ8
插头φ8
Y三通接头
MTS_IF面板
驱动气缸
前侧
Y三通接头
Y三通接头
台架升降机(OP)
切带器（OP）
Y三通接头
Y三通接头
【OUT】
【IN】
直通接头
直通接头
直通接头
直通接头
XPlarail
XPlarail
YPlarail
YPlarail
Y三通接头
ATC
CAL
减压弯头
车间推车气压
前侧
车间推车气压
后侧
驱动气缸
后侧
（OP）
（OP）
