第 1 部基本篇第 4 章制作生产程序 4- 19 (12) 每次夹紧贴片范围对于基板外形尺寸 X 超过 650mm 的大型基板，要输入第 1 次夹紧时贴片的范围。如果贴片点数较少，每次夹紧时都变更贴片范围，有可能会使节拍加速。【可 1 次吸取 3 个元件时】通过调整每次贴片范围，吸取次数从 5 次减少为 4 次时，节拍会提高。 * 使用选购项的基板外形尺寸 X 超过 12 00mm…

第 1 部基本篇第 4 章制作生产程序

4-18

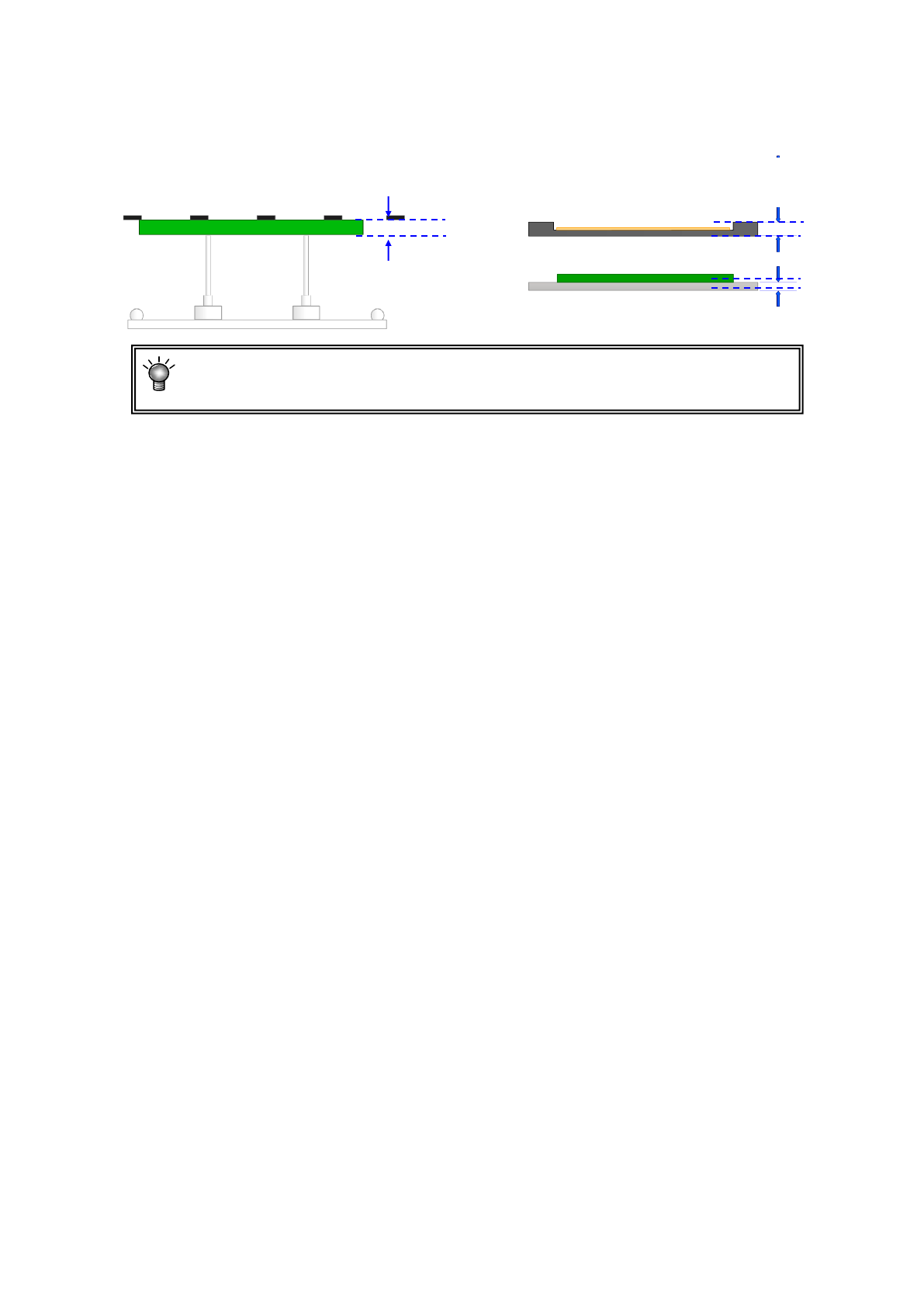

(10)基板厚度

输入基板厚度。

该值用于决定基板定心时支撑台上升的高度。

(11)背面高度

输入基板背面贴片元件中最高元件的高度(两面贴片时，背面元件不干扰支撑销的值)。

※JX-350不使用。

基板厚度

如果输入错误数值，有可能导致支撑销过渡挤压基板，从而损坏基板，或

使支撑销够不着基板，有可能导致贴片不匀。

第 1 部基本篇第 4 章制作生产程序

4-19

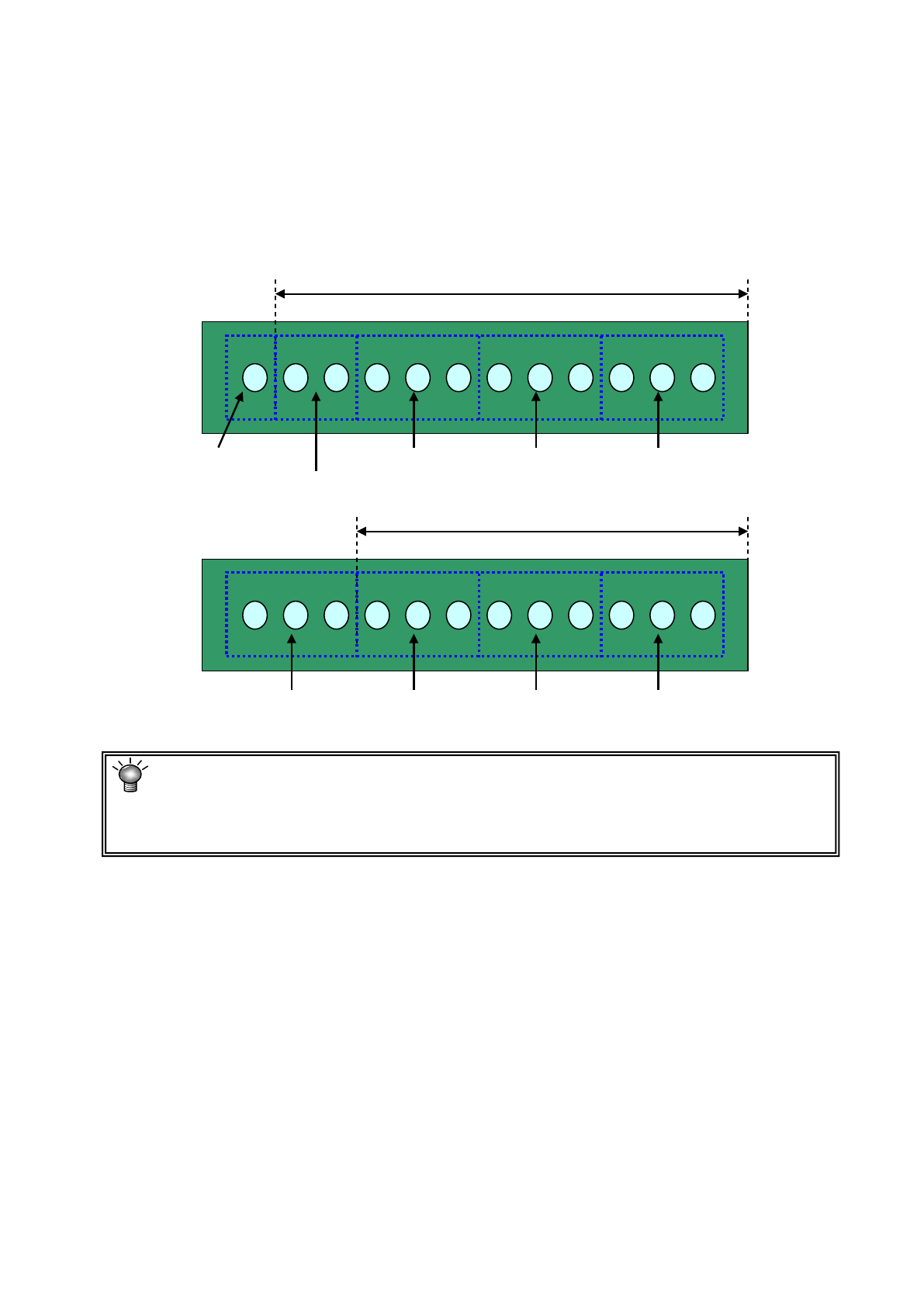

(12) 每次夹紧贴片范围

对于基板外形尺寸X超过650mm的大型基板，要输入第1次夹紧时贴片的范围。

如果贴片点数较少，每次夹紧时都变更贴片范围，有可能会使节拍加速。

【可 1 次吸取 3 个元件时】

通过调整每次贴片范围，吸取次数从 5 次减少为 4 次时，节拍会提高。

* 使用选购项的基板外形尺寸 X 超过 1200mm 的大型基板时

由于第 1 次夹紧时的贴片范围从 650(mm)变更后，会发生不能贴片的基板范围，

因此请勿变更。

第 1 次夹紧的贴片范围：650mm（初始值）

#1 吸取・贴片 #2 吸取・贴片 #3 吸取・贴片

#4 吸取・贴片

#5 吸取・贴片

#4 吸取・贴片 #3 吸取・贴片 #2 吸取・贴片 #1 吸取・贴片

第 1 次夹紧的贴片范围：550mm

第 1 部基本篇第 4 章制作生产程序

4-20

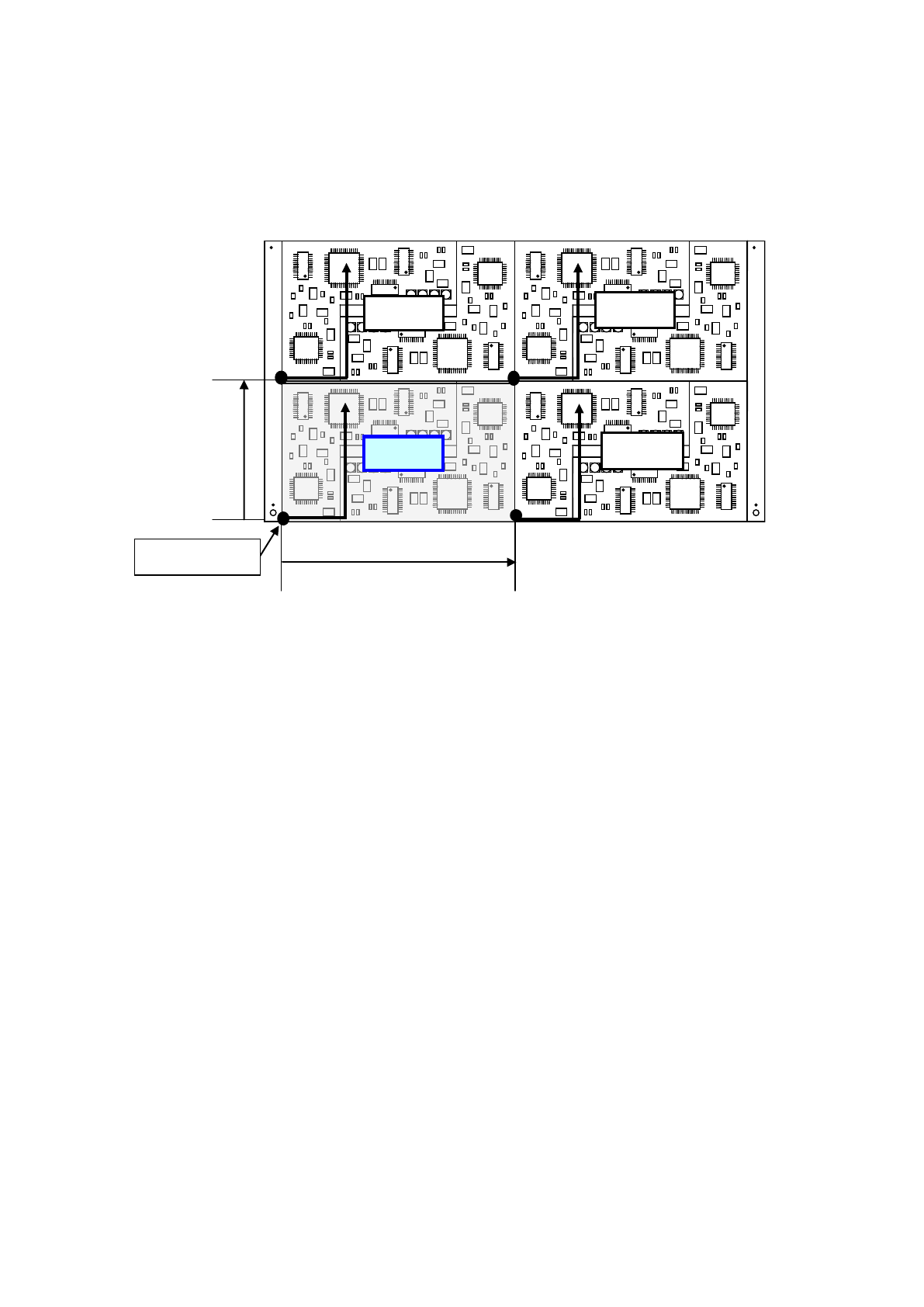

4-3-3-2-3 尺寸设置（多电路板）

在一个基板上，配置多个相同电路的基板为多电路板（拼版基板）。

在贴片数据上制作一个电路(此电路叫“基准电路”)的数据，在基板数据中输入电路配置信息(电路之

间的间距、电路数等)。

此外，在多电路板中，有矩阵电路基板与非矩阵电路板两种。

间距

第 2 电路

第 3 电路

第 4 电路

基准电路的原点

基准电路

间距 X
