第 1 部 基本篇 第 4 章 制作生产程序
4-30
使用长尺寸基板时
对于基板外形尺寸 X 超过 650mm 的大型基板，要设置第 1BOC 标记、第 2BOC 标记，
基板外形尺寸 X 超过 1200mm 的大型基板(选购项)，要设置第 1BOC 标记、第 2BOC 标记、
第 3BOC 标记。
但是，电 路 在 X 方向分割，有电路的 BOC 时，根据 BOC 的位置会在生产开始时，显示错误，
不能进行生产。
注意
有标记坐标的设计值 (CAD 数据)时，请绝对不要实施 X,Y 坐标的示教。
若进行示教，则贴片坐标全部将从设计值处发生偏移。
注意
为了防止对人身造成伤害，请在示教中不要将手伸入设备内部，或者将脸及头
部靠近设备。
第 1 部 基本篇 第 4 章 制作生产程序
4-31
10) 坏板标记
对是否使用“坏板标记”进行选择。选 择 “不使用”时 ，显 示 “***”。选 择 “使用”时，输入从电路原点(电
路位置基准)到基准电路的坏板标记中心位置的尺寸。
※ 在上述情况时，输入X=a，Y=b。
<坏板标记的使用方法与流程>
ⅰ)在基板数据中输入坏板标记坐标。
ⅱ)在机器设置中，进行坏板标记读取器的调整。
ⅲ)在传送基板前，在不良电路的坏板标记坐标处打上坏板标记。
ⅳ) 在生产开始前，OCC 或坏板标记传感器将读取各电路的坏板标记，被识别有标记的电路，将不进
行贴片。
坏板标记与基板必须有明显的颜色的区别，其直径也应在 2.5mm 以上。
另外，使用识别坏板标记所需时间，将使节拍时间相应延长。
※ 关于扩展坏板标记请参见「4-3-3-5 扩展坏板标记」。
※ 坏板标记设置在电路外时，请使用扩展坏板标记。
11) 基板高度、基板厚度、背面高度
请按照与单板基板相同的方法输入。

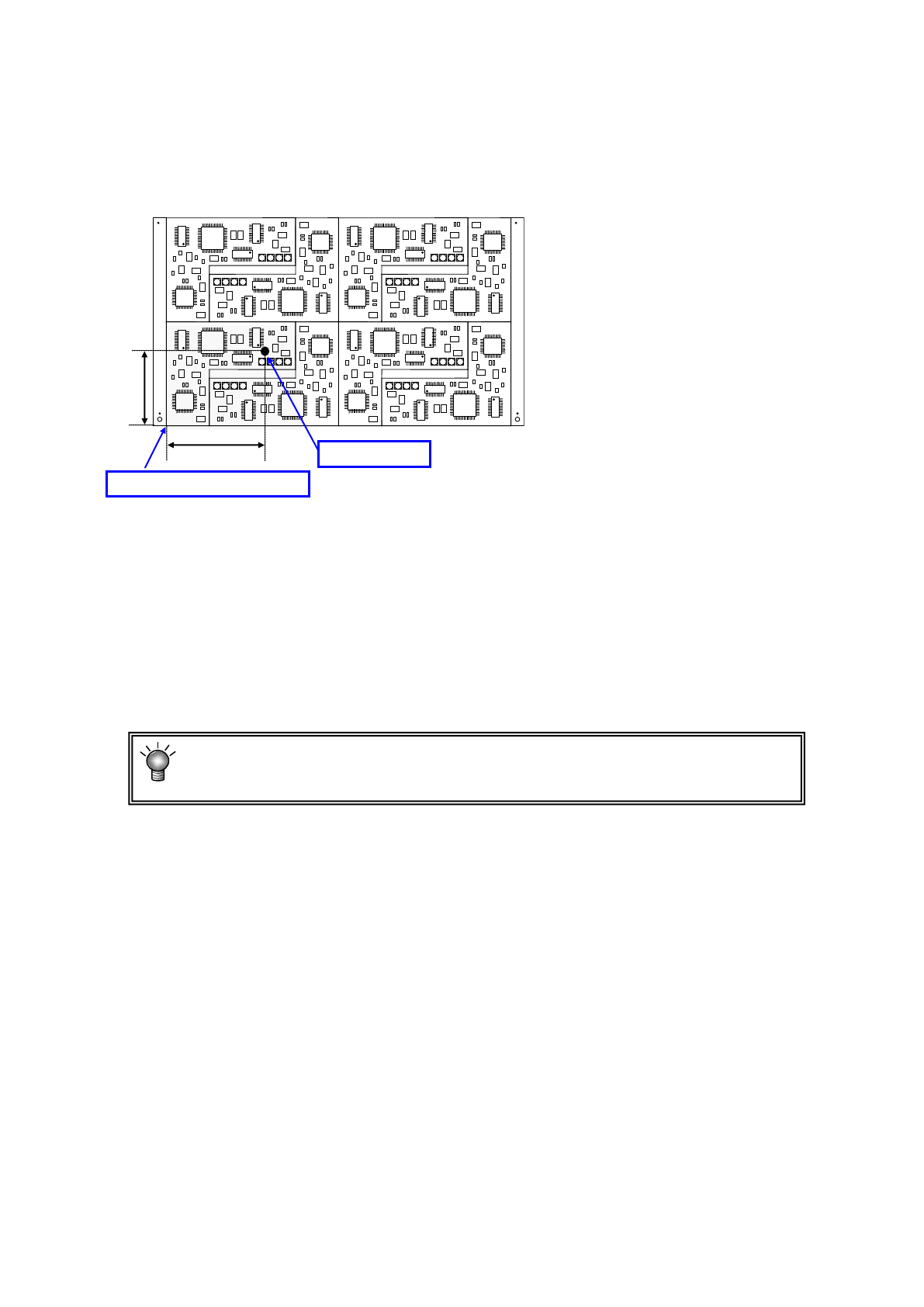

a
b
电路原点（电路位置基准）
坏板标记坐标
第 1 部 基本篇 第 4 章 制作生产程序
4-32
4-3-3-3 电路配置
设置电路的位置及角度、贴片电路。在「基本设置」中“贴片电路指定”设定为“使用”，设定
为“矩阵电路板”或“非矩阵电路板”时，才能选择此项。在「基本设置」的“贴片电路指定”
中设定为“不使用”时，仅当设定为“非矩阵电路板”时，才能选择此项。
选择「尺寸设置」画面左下的「电路配置」选项卡时，显示如下画面。
1) 电路的位置(X,Y)
如果是矩阵电路板，显示以「尺寸设定」画面中输入的基板设定为基准计算出的 X,Y。如果是非矩阵电
路板，要输入从基板位置基准（原点）到各电路原点的尺寸和角度。
X、Y 的尺寸：请输入从基板位置基准（原点）到各电路原点的尺寸 X、Y。
2) 角度
如果是矩阵电路板，角度显示为 0。如果是非矩阵电路基板，要输入各电路的配置角度。
输入各电路的角度：以输入“尺寸设置画面”的“电路（外形）尺寸”与“电路设计偏移量”时使用的角度为 0
度，按逆时针旋转为＋。
(贴片坐标使用 CAD 数据时，电路的角度 0°要与 CAD 数据一致。)
3) 跳过(贴片电路的设定)
「基本设定」画面的“贴片电路指定”中设定为“使用”时，才能设定此项。
Yes ：不向相应电路进行元件贴片。
No ：向相应电路进行元件贴片。
初始设定全部为“No”。
※不能跳过所有电路。
