4-3-5-2-2 包装
(1) 带状的输入方法
1) 供应设备
列表框内会显示可选择的供应装置的一览表。从该一览表里选择1个。
2) 间距
选择带子的传送间距。
当带子为 12mm～77mm 时，请根据带状供料器的传送间
距来设置元件数据的间距。
例） 将 12mm 的带子以 8mm 的间距传送时
8mm(4*2) 间距＝8mm （传送量 4mm×2 回）
有关带状供料器的设置，请参见“带状供料器使用说明书”。
3) 元件供应角度
以JUKI的元件供应角度为0°，选择带状供料器上的元件包装姿势与之形成的角度。
选择「其他」时，请在编辑框内输入角度 ｡(0°～ 359.9875°)
传送方向
角度定义 0°
供应角度 180°
带宽
间距
第 1 部 基本篇 第 4 章 制作生产程序
4-58

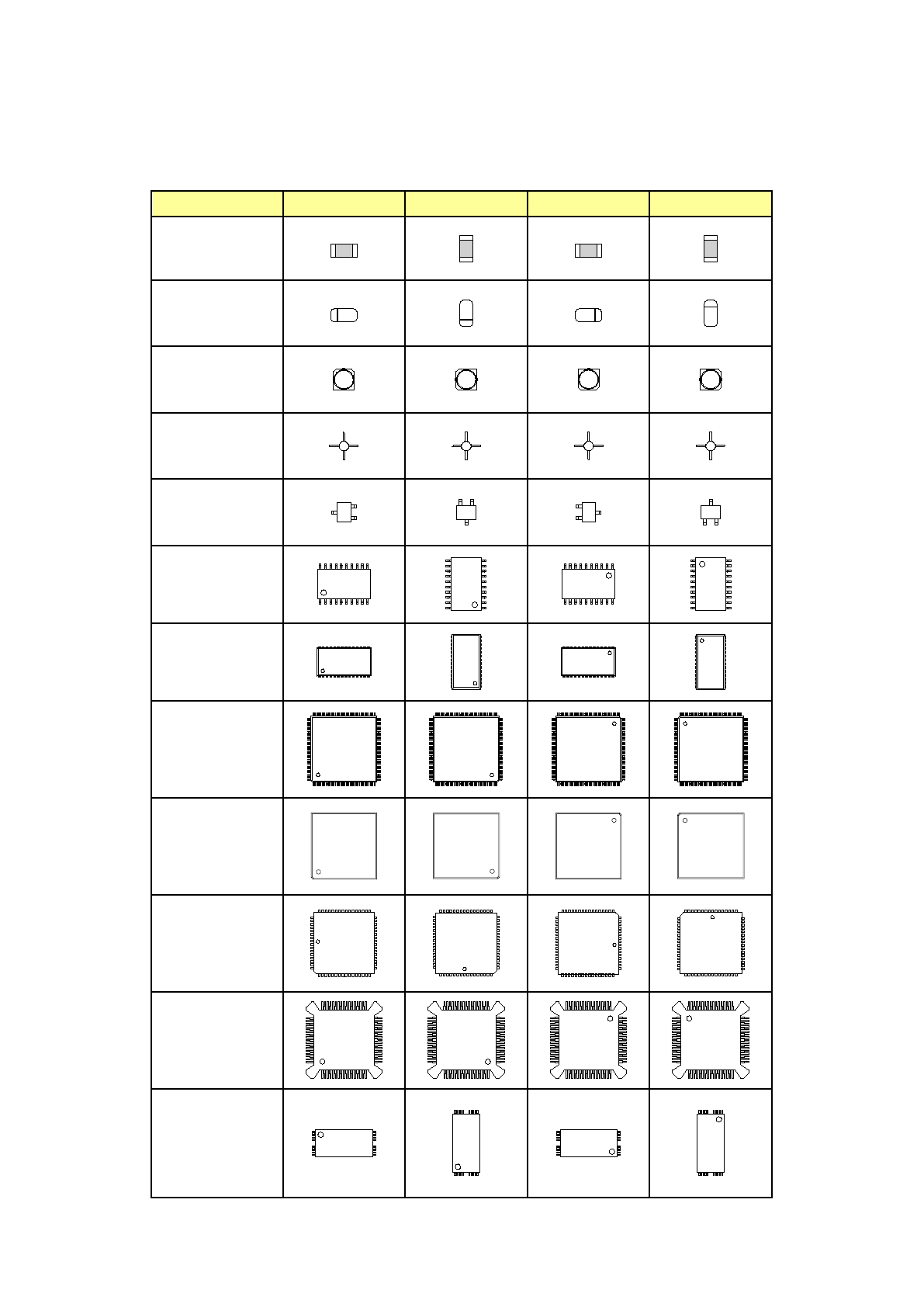

※ JUKI的元件供应角度定义
以下说明元件供应角度 0°的定义及各个角度。
对于没有极性的元件，无需区别 0°与 180°、90°与 270°。
元件种类
0° 90° 180° 270°
方形芯片
圆筒型芯片
铝电解电容器
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFN
QFJ(PLCC)
BQFP(PQFP)
TSOP-1
第 1 部 基本篇 第 4 章 制作生产程序
4-59
元件种类
0° 90° 180° 270°
TSOP-2
BGA
FBGA
网络电阻
微调电容器
单向引脚连接器
双向引脚连接器
Z 形引脚连接器
J 引脚插座
鸥翼式插座
带减震器的插座
