第 1 部 基本篇 第 1 章 装置概要
1-25
1-4 电气规格
(1) 控制方式
项目
控制方式
分辨度
Ｘ－Ｙ 采用线性尺的闭环方式控制
0.001 mm
项目 控制方式
分辨度
电子齿轮前 电子齿轮后
LNC60
Head
Z 采用 AC 伺服马达的半闭环方式 0.0305
μ
m 1.25
μ
m
θ
采用 AC 伺服马达的半闭环方式 0.00137° 0.005°
(2) 主机 CPU
Intel® Celeron
(3) 显示器
15 英寸（SVGA 模式液晶显示器） 对应触摸屏
(4) 数据及程序的输入输出
可用触摸屏软件键盘、或从键盘手动输入。
把外部程序装置（EPU）制作的程序，可存入USB闪存，转移数据。
与元件数据库连接时，可通过LAN接口，进行数据通讯。
(5) USB 端口
可与外部驱动器、外部存储装置、打印机连接。
(6) 电源
电压(三相) ：AC200V、220V、240V、380V、400V、415V
电压允许范围 ：±10%(相对于额定电压)
额定视在功率 ：2.2 kVA
频率 ：50 / 60Hz
电缆尺寸 ：5.5mm
2
以上
保护接地线尺寸 ：5.5mm
2
以上
(7) 停电时的保护（不间断电源装置）
本机为了防止由于停电造成计算机数据的破坏及丧失，装备了ATX电源的不间断电源装置对应。
ATX电源的备用电源使用的电池设置为电池用完前停止系统运行。因此，停电时能安全可靠地停止系
统，不会导致数据的损坏和丢失。
第 1 部 基本篇 第 1 章 装置概要
1-26

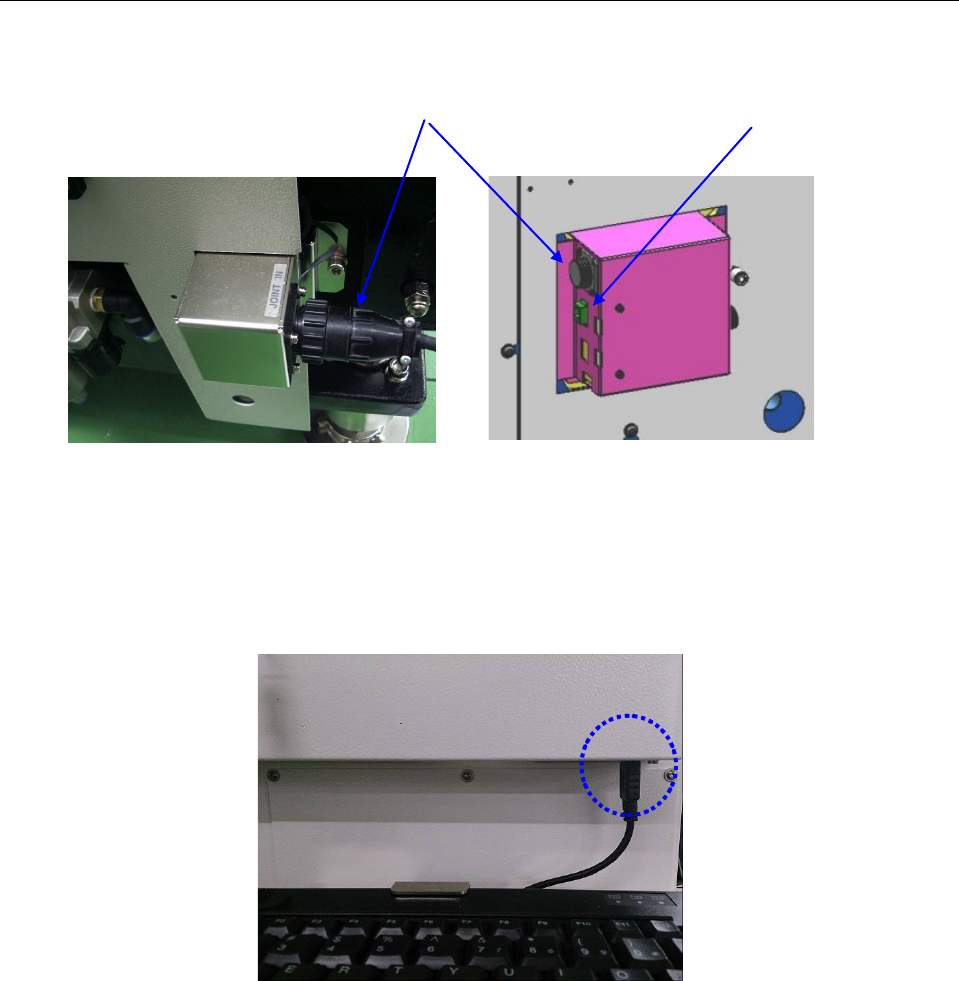

1-4-1 与外部装置的接口
①是主机装置通过联机操作时，与其他装置连接用的 Ready Out(In)接口（14 pin）。
传送方向为“左→右”时，与“右→左”的情况，Ready out／in 用接口的针配置位置相反。
②是以太网接口（模块接口 8P）。
主机正面左侧 主机正面右侧
③ 带轨迹球的键盘分别与下列标记的接口连接。
KYBD（键盘 ）
①
②
第 1 部 基本篇 第 1 章 装置概要
1-27
主机正面左侧的接口表
No.
信号名
传送方向
向右流向
信号名
传送方向
向左流向
使用的接口
1
READY OUT
＋
READY IN
＋
AMP
206043-1
电缆侧
接口
206044-1
2
READY OUT
－
READY IN
－
（
GND
）
3
BOARD AVAILABLE IN
＋
BOARD AVAILABLE OUT
＋
4
BOARD AVAILABLE IN
－（
GND
）
BOARD AVAILABLE OUT
－
5
N.C.
N.C.
6
N.C.
N.C.
7
N.C.
N.C.
8
N.C.
N.C.
9
N.C.
N.C.
10
N.C.
N.C.
11
N.C.
N.C.
12
N.C.
N.C.
13
N.C.
N.C.
14
N.C.
N.C.
主机正面右侧的接口表
No.
信号名
传送方向
向右流向
信号名
传送方向
向左流向
使用的接口
1
READY IN
＋
READY OUT
＋
AMP
206043-1
电缆侧
接口
206044-1
2
READY IN
－
（
GND
）
READY OUT
－
3
BOARD AVAILABLE OUT
＋
BOARD AVAILABLE IN
＋
4
BOARD AVAILABLE OUT
－
BOARD AVAILABLE IN
－（
GND）
5
N.C.
N.C.
6
N.C.
N.C.
7
N.C.
N.C.
8
N.C.
N.C.
9
N.C.
N.C.
10
N.C.
N.C.
11
N.C.
N.C.
12
N.C.
N.C.
13
N.C.
N.C.
14
N.C.
N.C.
