第 1 部 基本篇 第 4 章 制作生产程序 4- 111 4-4-2-2 吸嘴分布 显示在各站点优 化配置的吸嘴。 在优化条件中，将吸嘴配置指定为 “ 自动配置 ” 时，请在此确认配置结果，使 吸嘴配置和机器设置 一致。 请从菜单中选择 「 优化 」 / 「吸嘴分布 」。 显示下图的吸嘴 分布画面。 “ 螺丝式吸嘴 ” 选项为有 效时，会显示以 下画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-110
4-4-2-1 确认分割贴片数据
显示经过优化分配的贴片数据。

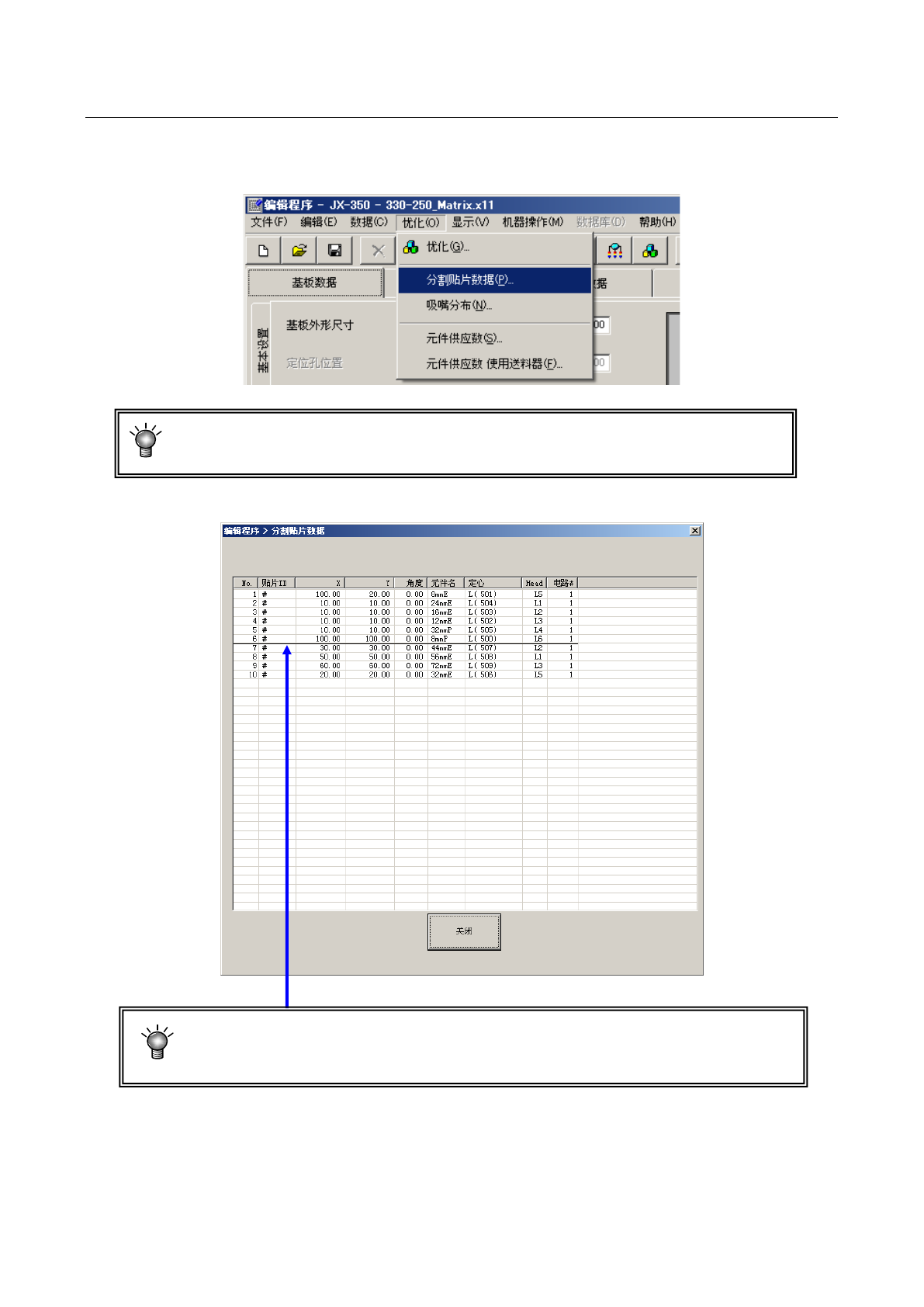

请从菜单中选择「优化」/「分割贴片数据」。
● 本菜单在未进行优化时(分割文件不存在)，或在优化后变更过生产程序时，
不能选择。
显示如下窗口。
● 优化顺序显示时的粗线划分，表 示 在 1 次吸取贴片的周期动作中被配对的数据的
区分。
第 1 部 基本篇 第 4 章 制作生产程序
4-111
4-4-2-2 吸嘴分布
显示在各站点优化配置的吸嘴。
在优化条件中，将吸嘴配置指定为“自动配置”时，请在此确认配置结果，使吸嘴配置和机器设置
一致。
请从菜单中选择「优化」/「吸嘴分布」。
显示下图的吸嘴分布画面。
“螺丝式吸嘴”选项为有效时，会显示以下画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-112
a ) 「显示固定吸嘴」复选框：
未选中时：显示优化输出的 ATC 吸嘴配置，
选中时 ：仅显示在机器设置中设置的固定吸嘴配置。
b ) ATC 显示上的配置
红字吸嘴编号：表示优化输出的吸嘴。
黑字吸嘴编号：表示机器设置的固定吸嘴。
c ) 吸嘴数量
固定 ： 在机器设置中所设置的吸嘴个数。
优化 ： 优化输出的必要的吸嘴个数。
