第 1 部 基本篇 第 4 章 制作生产程序 4- 11 2 a ) 「 显示 固定吸嘴 」 复选框： 未选 中时： 显示 优化输出的 ATC 吸嘴配置 ， 选中时 ：仅显示在机器 设置中设置的固 定吸嘴配置。 b ) A TC 显示上的配置 红字吸嘴编号： 表示优化输出的 吸嘴。 黑字吸嘴编号： 表示机器设置的 固定吸嘴。 c ) 吸嘴数量 固定 ： 在机 器设置中所设 置的吸嘴个 数。 优化 ： 优化 输出的必要的 吸嘴个数。
第 1 部 基本篇 第 4 章 制作生产程序
4-111
4-4-2-2 吸嘴分布
显示在各站点优化配置的吸嘴。
在优化条件中，将吸嘴配置指定为“自动配置”时，请在此确认配置结果，使吸嘴配置和机器设置
一致。

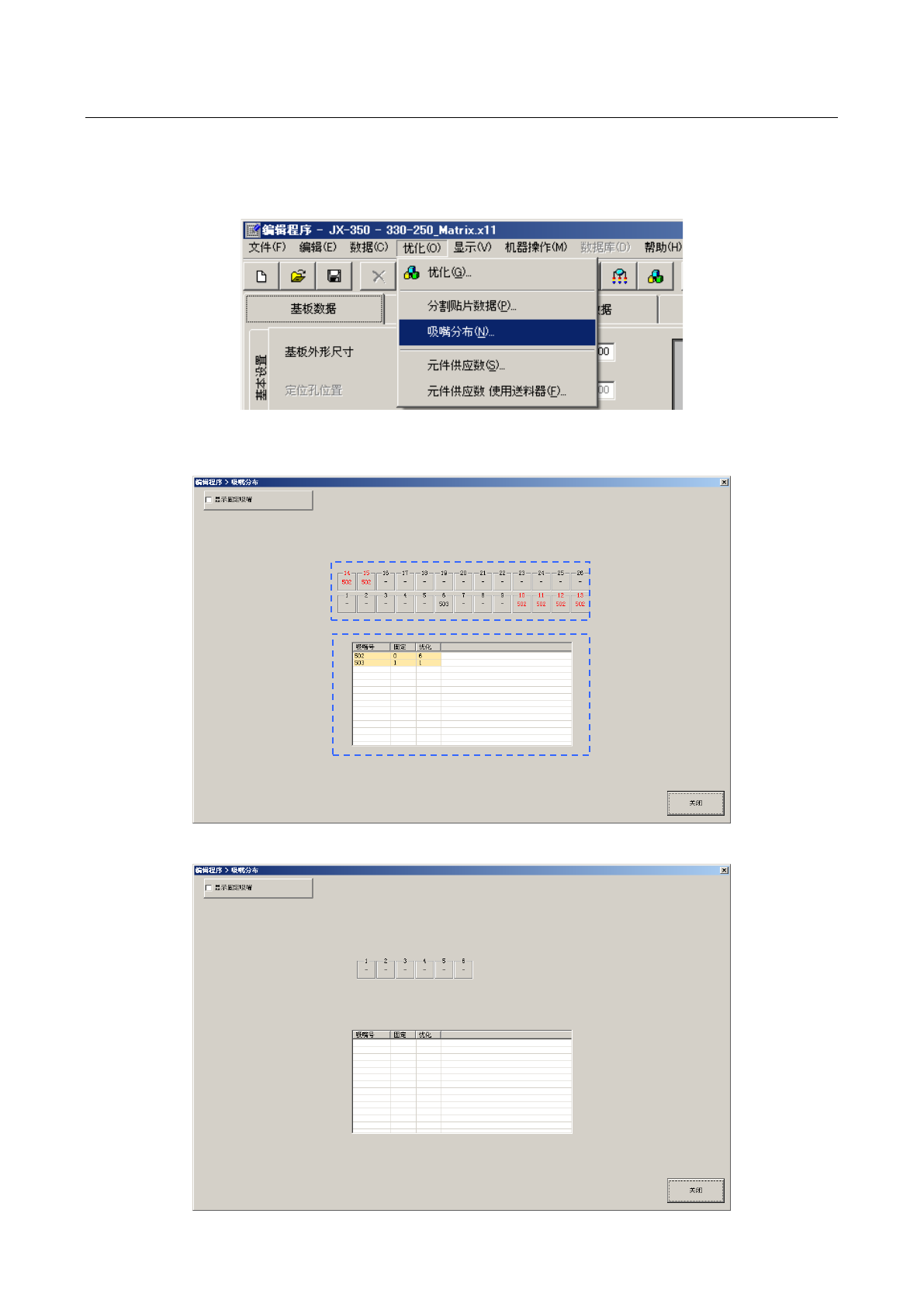

请从菜单中选择「优化」/「吸嘴分布」。
显示下图的吸嘴分布画面。
“螺丝式吸嘴”选项为有效时，会显示以下画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-112
a ) 「显示固定吸嘴」复选框：
未选中时：显示优化输出的 ATC 吸嘴配置，
选中时 ：仅显示在机器设置中设置的固定吸嘴配置。
b ) ATC 显示上的配置
红字吸嘴编号：表示优化输出的吸嘴。
黑字吸嘴编号：表示机器设置的固定吸嘴。
c ) 吸嘴数量
固定 ： 在机器设置中所设置的吸嘴个数。
优化 ： 优化输出的必要的吸嘴个数。
第 1 部 基本篇 第 4 章 制作生产程序
4-113
4-4-2-3 供料器分布
以图形显示吸取数据的供料器安排内容。
从菜单栏中单击「显示」/「供料器分布」后，显示如下的画面。

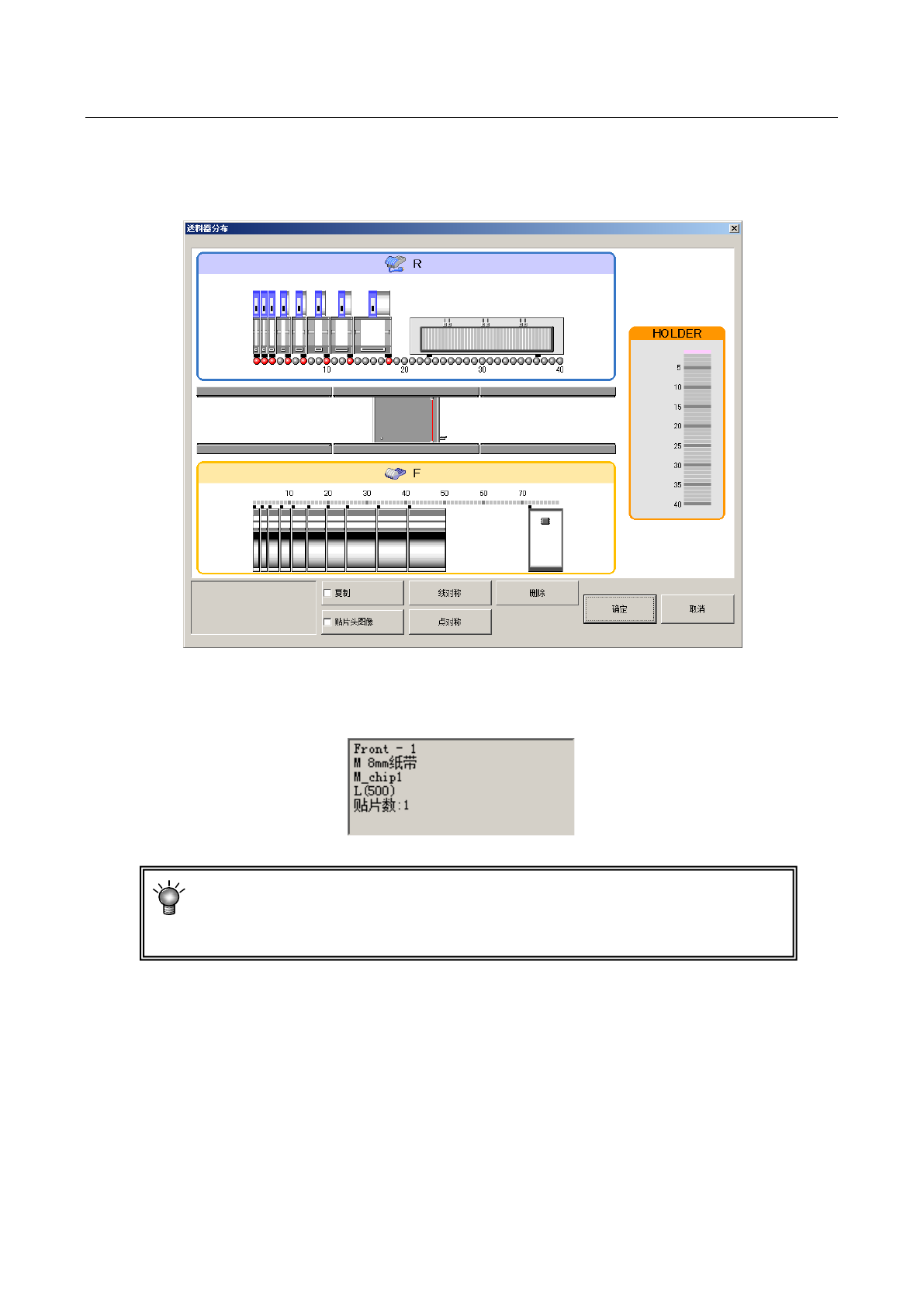

(1)供料器分布窗口
1) 将鼠标移动到供料器分布窗口的供料器图上，即可显示该供料器的元件数据的部分内容。
供料器信息里显示吸取位置、供应装置、元件名、吸取吸嘴编号、元件的个数（优化时）。
定心方式(吸嘴编号)显示元件数据中指定的全部内容。
有的机种可能会显示无法使用的定心方式(吸嘴编号)。
执行优化后，可安排该机种可使用的定心方式、吸嘴编号。
