第 1 部 基本篇 第 1 章 装置概要 1- 30 *9 ： 由于元件尺寸不 同，最小元件的高度 也不同 。 要设置准确，取决于窗 口宽度，元件的对 角宽度越 小，最小元件的高度 值就越小。 最小元件的高度关 系，请参见下图。 0.1 1 10 100 0. 01 0.1 1 10 ＜最小元件高度摘录＞（单位： mm ） 元件尺寸 对角 宽 /2 最小元件 高度 0.6 × 0.3 0.335 0.09 1.0 × 0.5 0.560…

100%1 / 903
第 1 部 基本篇 第 1 章 装置概要
1-29
1-5 对象元件及元件包装
(1) 适用元件尺寸
激光识别
(LNC60)
元件尺寸(长×宽)
最小：0.6mm×0.3mm
最大：□33.5mm (或对角 47mm)
元件高度
SC
规格：
0.1mm(0603
时
)
～
6.0mm
NC
规格：
0.1mm(0603
时
)
～
12.0mm
引脚间距
0.65mm
以上
球间距
1.0mm
～
1.27mm
*1: LNC60 的 6 个吸嘴可同时识别的元件最大元件尺寸为□10.0mm。使用 LNC60 对大于□
10mm 的元件进行贴片时，仅能使用 2 个贴片头吸取。
*2: 最大尺寸，吸取时的吸取 XY 误差±1mm 以下、角度误差±3°以下。
*3: □20mm～□33.5mm 仅可在 L3 或 L4 下使用。
*4: 1,2,5,6 吸嘴，即使超过□20mm，也可适用 26.5x11mm (严格标准为长边 26.5mm 以下、
且短边 20mm 以下、且对角 30.7mm 以下的元件)。
*5: 安装
螺丝式吸嘴时，可适用于最大
φ
25 的元件。
*6: 激光识别，引脚间距、球间距不能同时识别。

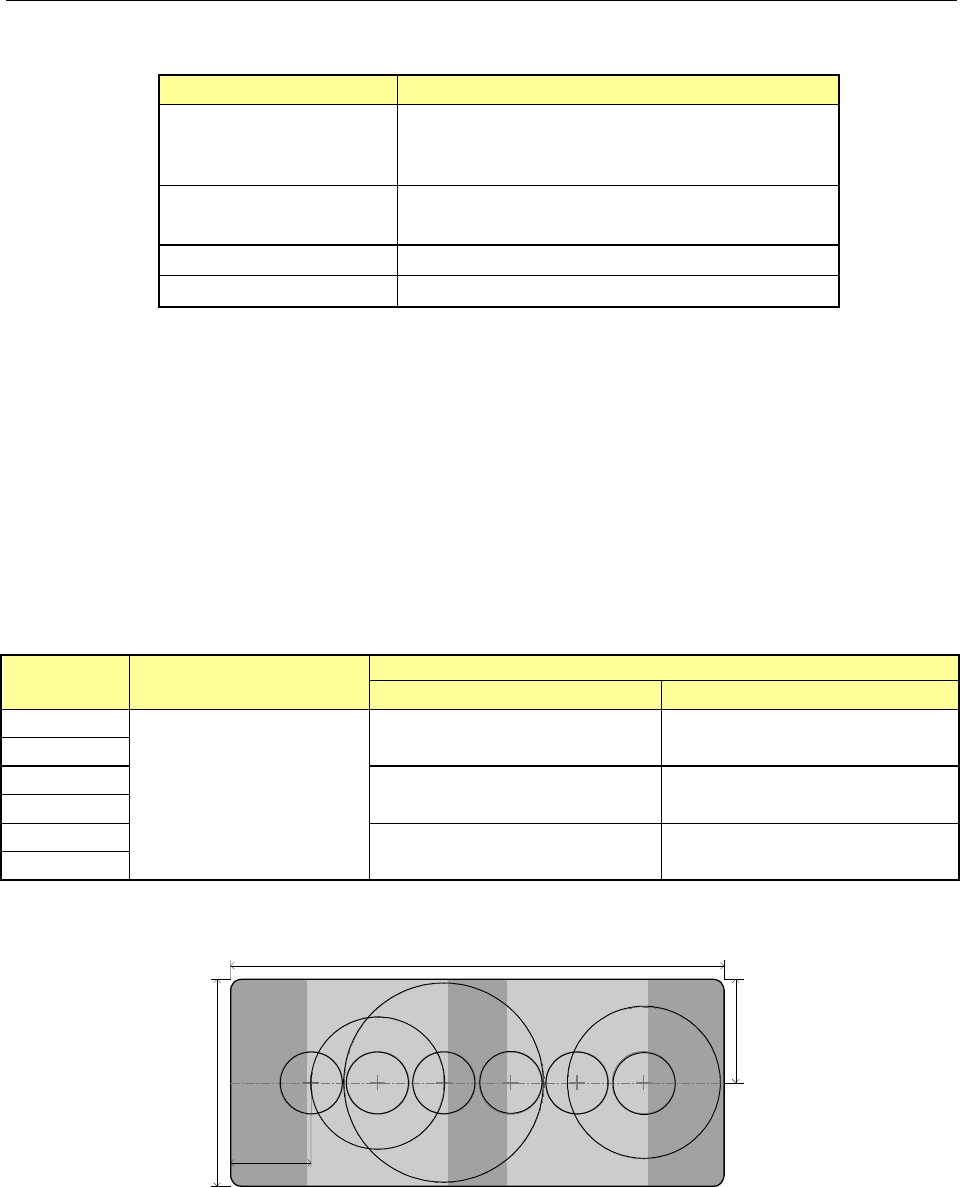

*7：各种吸嘴的识别元件尺寸，列表如下。
吸嘴# 同时测量
留空量
(
激光面与元件
)
适用元件尺寸
1
0.60 × 0.30mm
～
□10.00mm
（直径 15.0mm 以内）
2.15mm
□20.00mm
2
3
2.81mm
□33.50mm
4
5
2.15mm
□20.00mm
6
#1
#2
#3
#4
#5
#6
26.5
53.0
120.0
17.5
*8：□20～□33.5mm 只在 L3 或 L4 下才可使用。
第 1 部 基本篇 第 1 章 装置概要
1-30

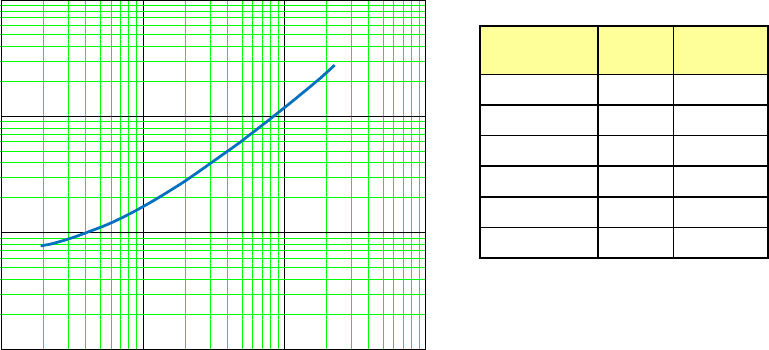

*9：由于元件尺寸不同，最小元件的高度也不同。要设置准确，取决于窗口宽度，元件的对角宽度越
小，最小元件的高度值就越小。最小元件的高度关系，请参见下图。
0.1
1
10 100
0.01
0.1
1
10
＜最小元件高度摘录＞（单位：mm）
元件尺寸 对角
宽/2
最小元件
高度
0.6×0.3 0.335 0.09
1.0×0.5 0.560 0.12
1.6×0.8 0.895 0.16
2.0×1.2 1.166 0.18
□5.0 3.535 0.45
□10.0 7.070 0.85
元件对角宽度／
2 [mm]
最小元件高度 [mm]
第 1 部 基本篇 第 1 章 装置概要
1-31
(2) 对象元件
１） 激光识别
元件名
引脚间距/（尺寸）
元件尺寸
备注
方形芯片电阻
0603
、
1005
､
1608
､
2012
､
3216
､
3225
、
5025
6432
网络电阻
(SOP,SOJ,PLCC
型除外
)
圆筒型芯片电阻
1.6×φ1.0
､
2.0×φ1.25､
3.5×φ1.4､
5.9×φ2.2
多层陶瓷电容
0603
1005､ 1608､ 2012
3216
､
3225
4532､ 5750、5632
钽芯片电容
3216､ 3528､
6032
､
7343
铝电解电容
（引脚宽度 0.2mm 以上
3.5mm 以下
VCS 为 0.12mm～1.5mm
）
高度
6.0mm
以下
高度超过 6.0mm，
10.5mm 以下
（
SC
不可）
GaAsFET
（引脚宽度 0.2mm 以上
3.5mm 以下
VCS
为
0.12mm
～
1.5mm）
芯片膜电容
6.5×4.5×2.7～
10.5×7.2×5
可变微调电容器、
芯片测位器、
微调电容
芯片电感
1005
､
1608
､
2012
､
2520
、
3216
､
3225
SOT
模部
1608/2012､
SOT-23､ SOT-89､
SOT-143
､
SOT-223
SOP、
TSOP、
HSOP
间距
0.4/0.5/0.65/0.8/1.0/
1.27mm
超过□24mm
□
33.5mm
以下
（注 1）
超过□20mm
□
24mm
以下
（注 1）
□20mm 以下
(
间距
0.65mm
以上)
间距 0.5/0.65mm
26mm ×11.5mm
(间距 0.65mm
以上)
