第 1 部 基本篇 第 4 章 制作生产程序
4-197
3) 检查内容
选择要检查的内容。根据检查项目，可能有些项目无法选择。
a) 速度设置
指定确认速度时使用的速度。（检查项目不同，可指定的项目也不同）。
检查项目 检查内容 备注
自动（生产动作）
在模拟生产时检测从吸取到贴片的偏
移量。
XY
检查
XY
移动速度。
吸取Ｚ上升
检查吸取上升动作的速度。
只限完成吸取数据时
贴片Ｚ下降
检查贴装下降动作的速度。
测量外
θ
旋转
检查测量外
θ
轴旋转的速度
b) 检查条件
●检查项
可从自动（生产动作）、XY、吸取上升、贴片下降、测量外 θ 轴旋转中选择。
●贴片位置
指定废弃盒或任意坐标。（只限检查项目为 XY 时才能设定任意坐标。也可示教任意坐标。）
●使用 Head
选择检查时使用的 Head。
●贴片角度
从 0 / 90 / 180 / 270°中选择。（只可设置执行贴片动作的检查项目）
●检查次数
指定进行检查的次数（1～100 次 ）。
第 1 部 基本篇 第 4 章 制作生产程序
4-198
4) 设置元件归还
设置对尺寸在1mm以下的极小元件在测量后如何处理。
● 每次归还
元件每次都被归还到原来的位置。
● 每次废弃
元件每次都被废弃。
● 每次询问
每次测量结束后进行询问。
5）[检查]按钮（[F10] 键）
执行检查。

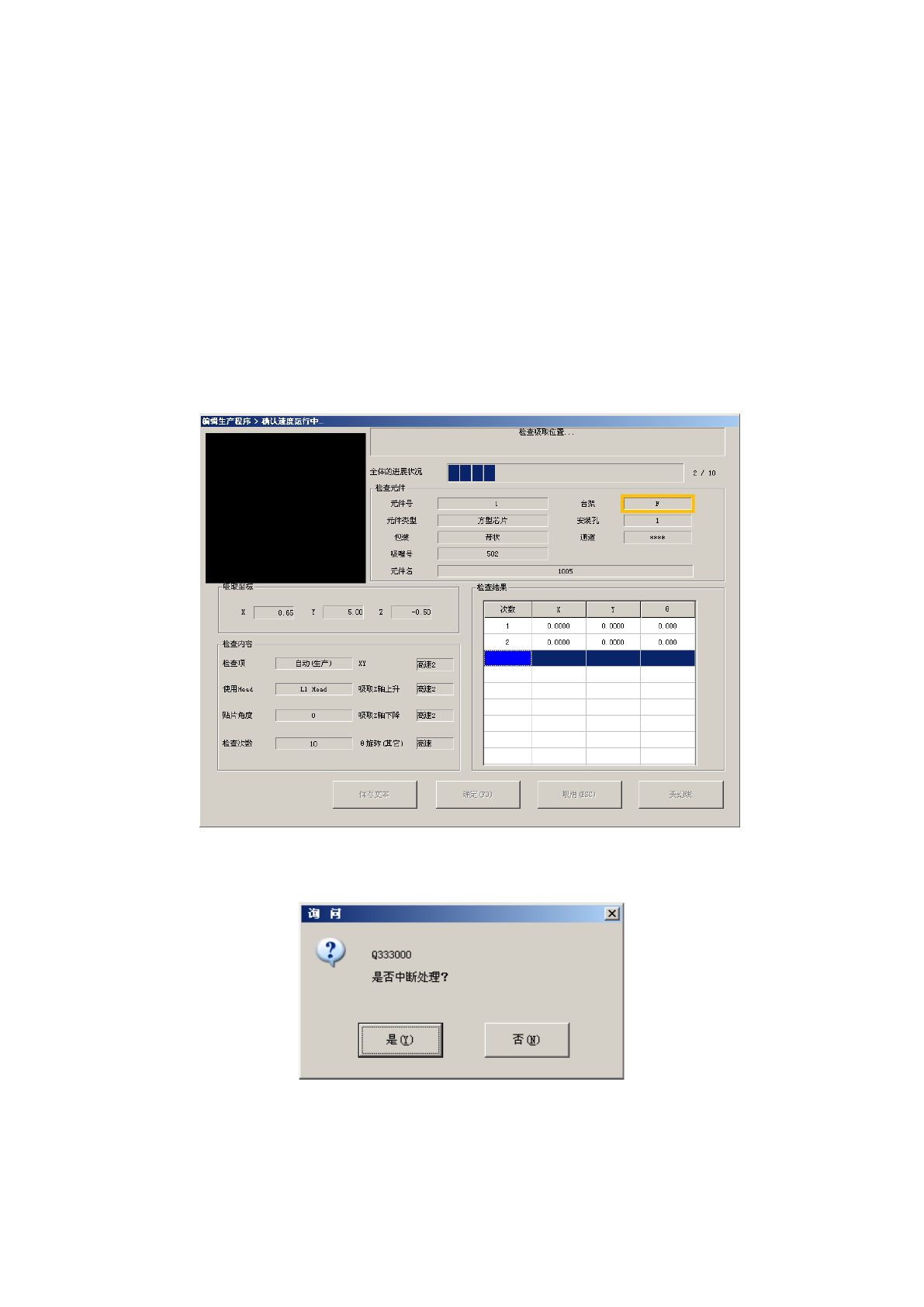

确认速度时会出现下列对话框，显示正在确认速度的元件内容及吸取位置，逐项地实时显示运
行中的处理内容。
要强行中断时请按<STOP>开关（停止开关），显示如下对话框后。
从对话框中选择是否要中断。
第 1 部 基本篇 第 4 章 制作生产程序
4-199

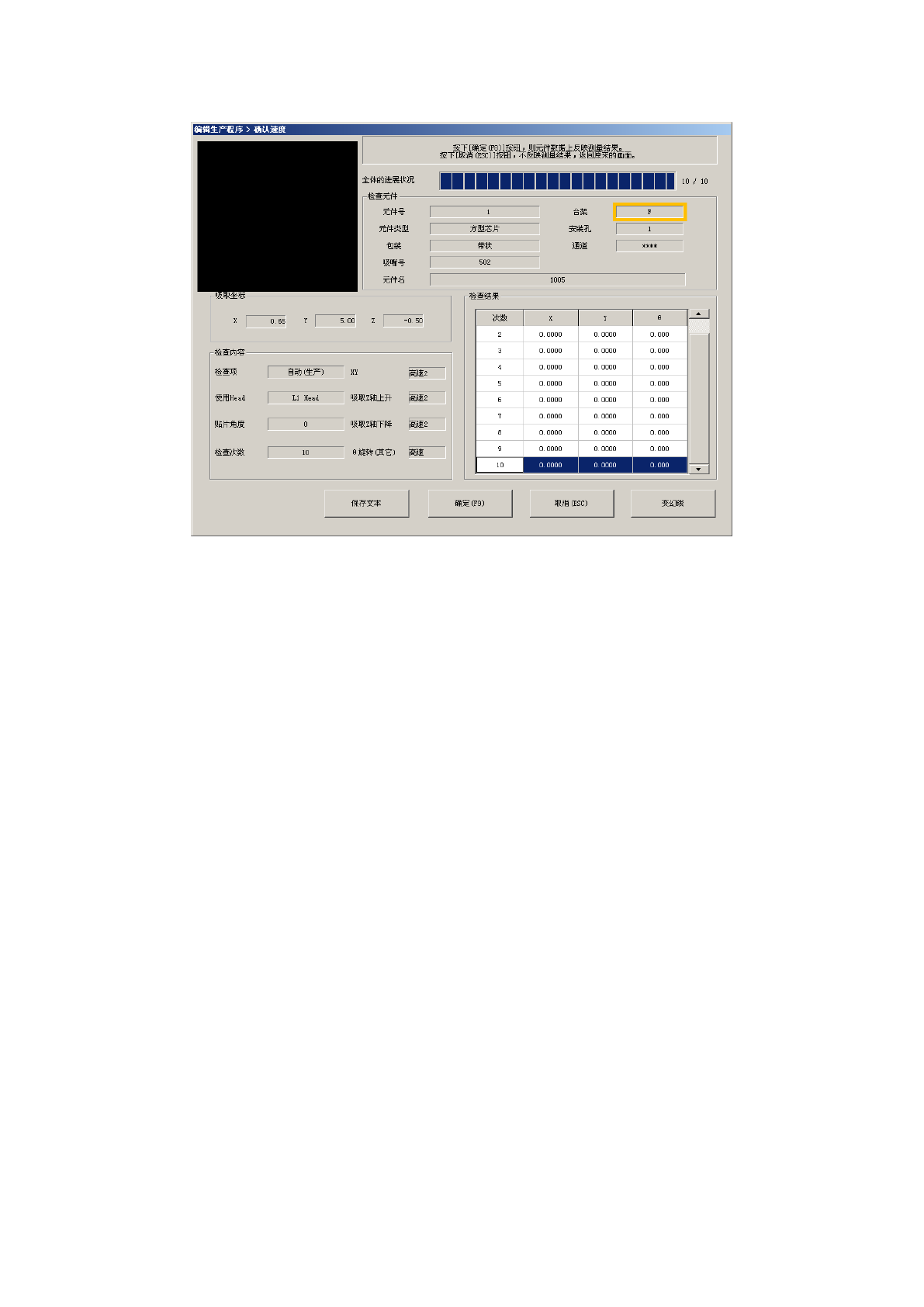

完成检查后显示如下检查结果画面。
a) 检查元件
显示元件内容以及吸取位置。
b) 检查内容
显示确认速度时使用的检查内容。
c) 检查结果
显示确认速度时的测量结果的数值。显示 XYθ 的偏差量。
显示吸取上升时吸取是否成功的检查结果。
d) 确定（[F9] 键）
使检查结果成为有效值，并将结果存入元件数据中。然后返回原来的确认速度画面。
（更新后的内容为检查内容显示的轴速度。）
e) 取消（[ESC] 键）
使检查结果无效，并返回原来的确认速度画面。
