第 1 部 基本篇 第 4 章 制作生产程序 4- 233 退出时会显示如 下询问。 ● 是 ：完成 各轴（ I/O ）的安全 方向移动后，退 出编辑程序。 ● 否 ：不进 行各轴（ I/O ）的安 全方向移动，退 出编辑程序。 在各 I/O 安全方向设 置确认提示信 息中选择 「否」时，会显示 以下提示信息 ｡
第 1 部 基本篇 第 4 章 制作生产程序
4-232
4-7 帮助

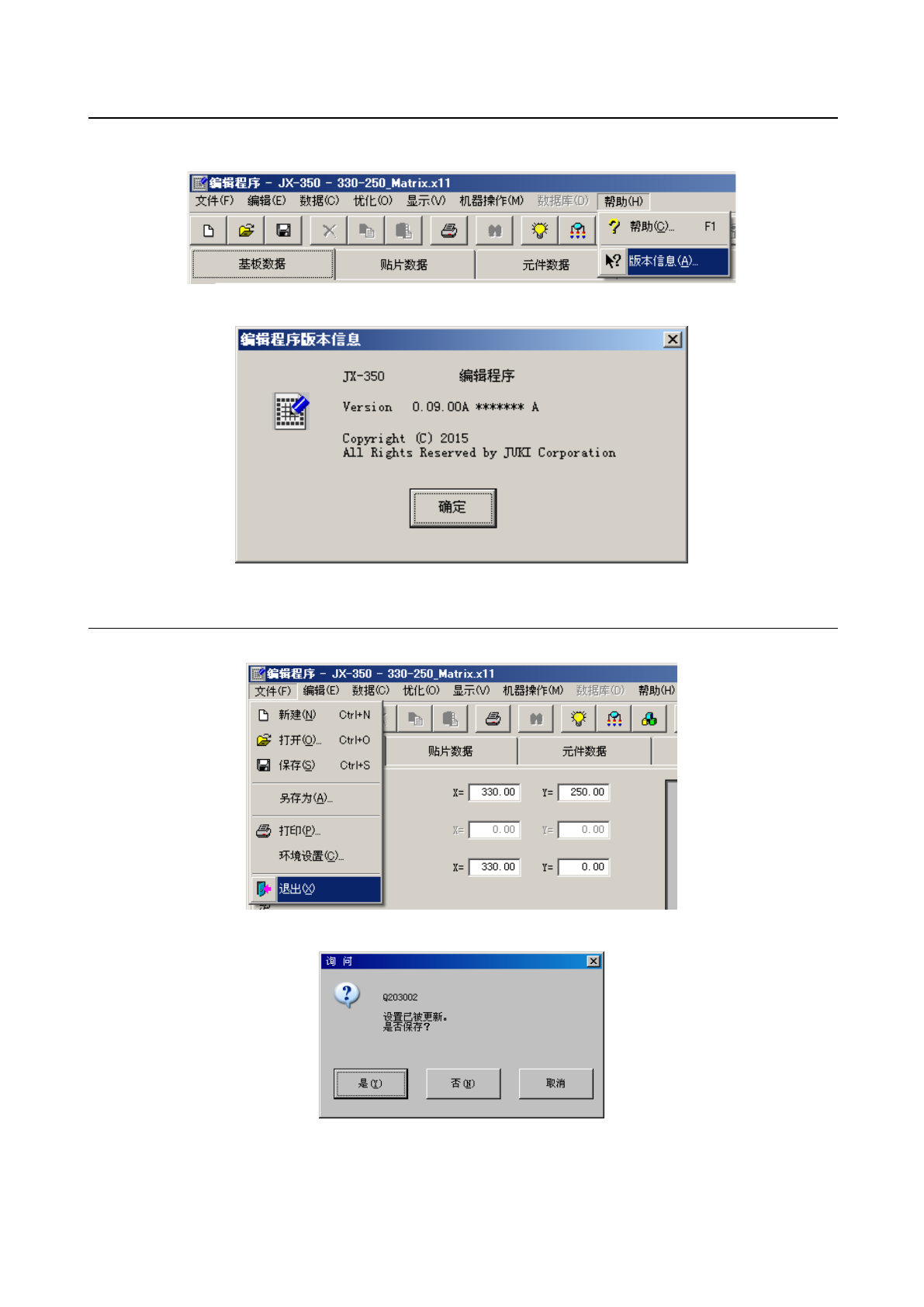

版本信息
请选择[帮助]/[版本信息]。
显示编辑程序的有关信息。
4-8 退出编辑程序
从菜单栏中单击「文件」/「退出」。
如果程序有所变更而尚未保存时，会显示如下提示信息。
●是 ：保存。保存后退出编辑程序。
●否 ：不保存，退出编辑程序。
●取消 ：取消退出处理。
第 1 部 基本篇 第 4 章 制作生产程序
4-233

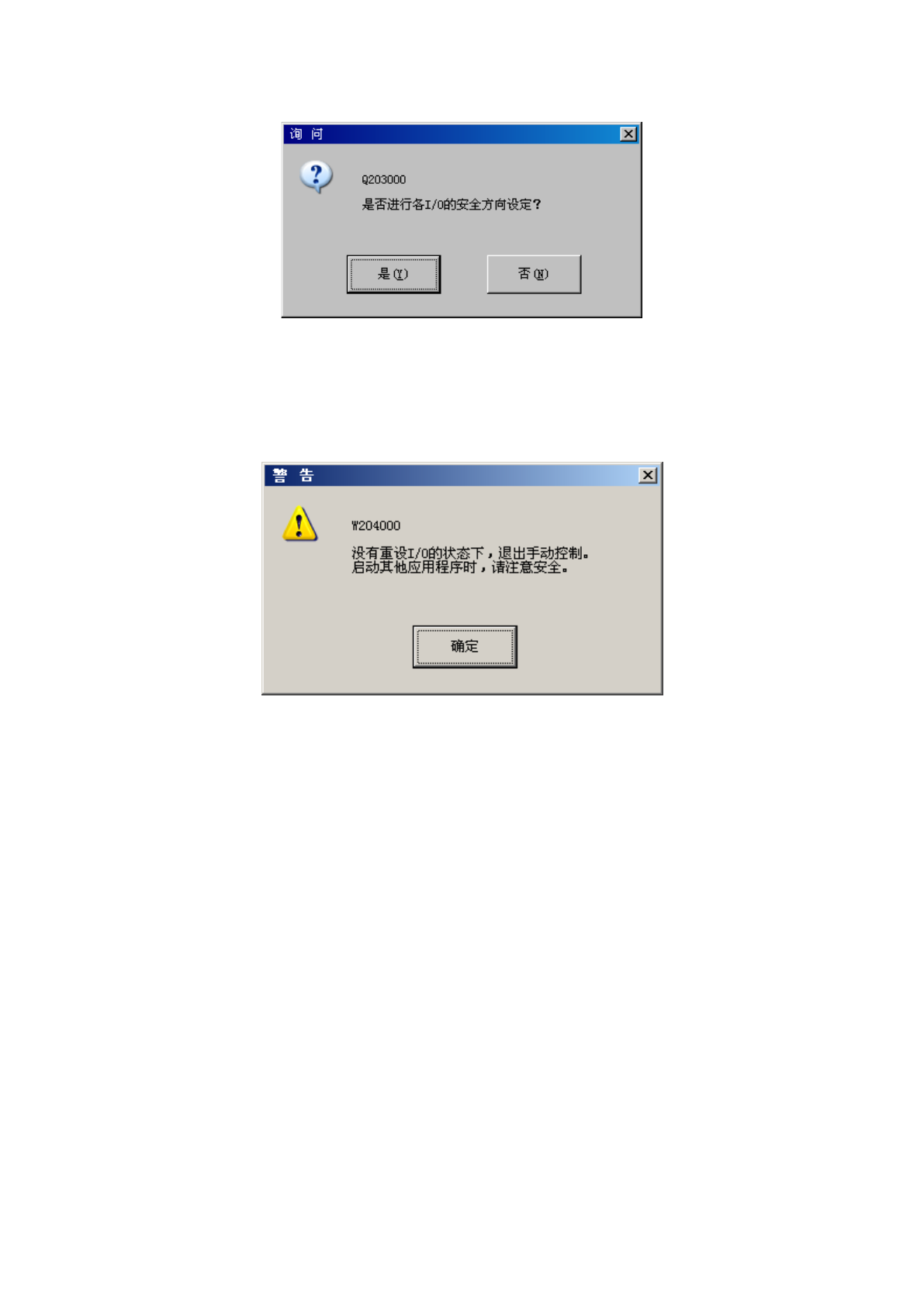

退出时会显示如下询问。
●是 ：完成各轴（I/O）的安全方向移动后，退出编辑程序。
●否 ：不进行各轴（I/O）的安全方向移动，退出编辑程序。
在各 I/O 安全方向设置确认提示信息中选择「否」时，会显示以下提示信息 ｡
第 1 部 基本篇 第 4 章 制作生产程序
4-234
4-9 扩散镜片贴片设定
现就使用元件类型[方形芯片]、元件形状[灵活 3]的扩散镜片贴片的元件设定说明如下。进行扩散镜片的
贴片时，均需手动根据镜片设定激光测量面，并选择吸嘴。请根据要进行贴片的扩散镜片进行相应的设
定。
(1) 选定激光测量面

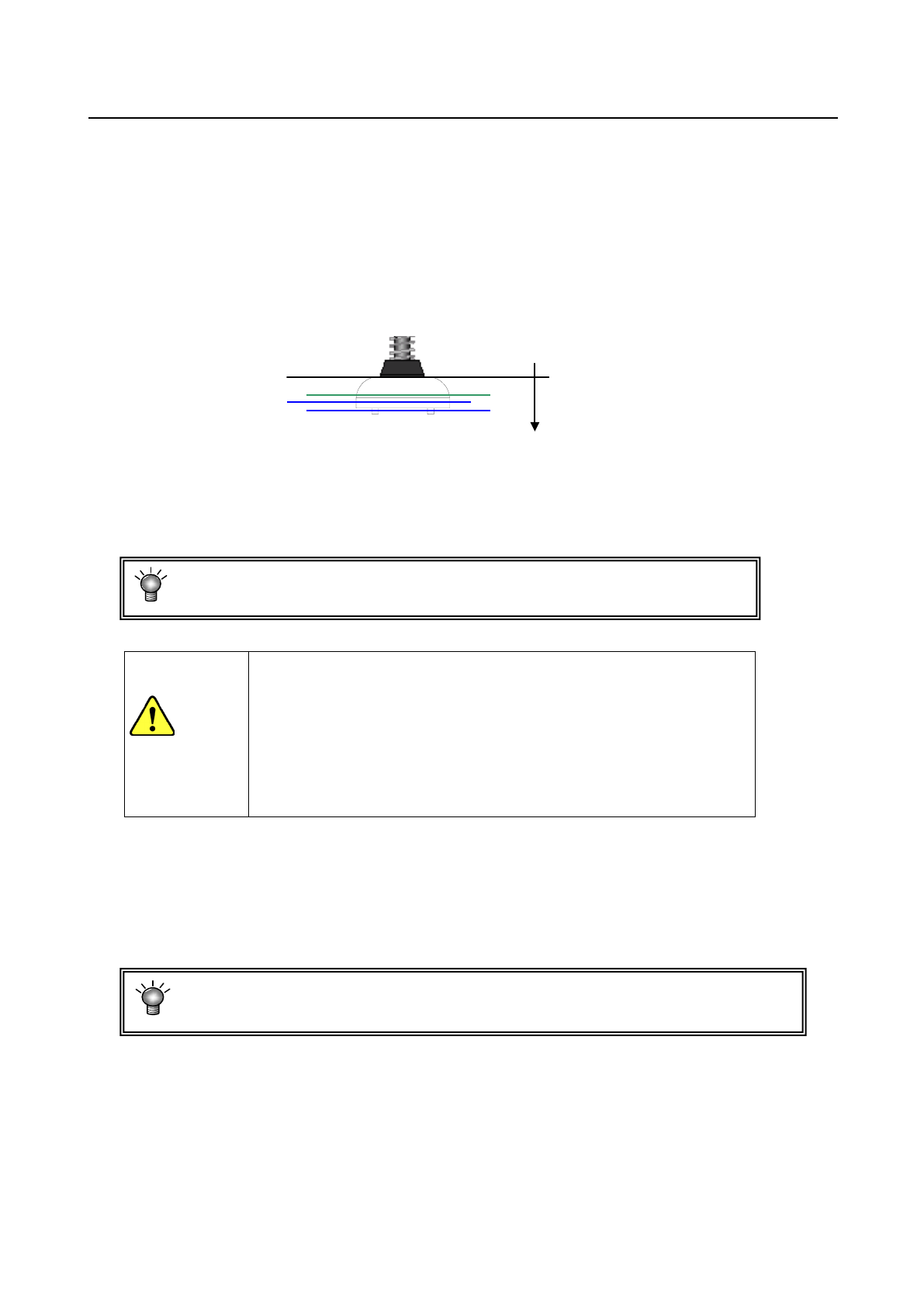

扩散镜片的贴装，需要根据元件选择激光测量面。激光测量面的选定，请选定测量时作为基准平面的位
置(参见表 4-3-5-2-5 灵活 3)。激光测量面的选择，要在[元件数据]-[扩展]-[激光高度]中进行。
①：默认值（参见表 4-3-5-2-3）
②：元件体测量高度
③：镜片脚测量高度
测量镜片脚时，要在外形尺寸(宽・ 长)中输入镜片脚的信息。
测量镜片脚时，请注意镜片的最大尺寸。为避免元件接触，通常对于
元件尺寸超过 15mm 以上的元件，不会使用激光进行同时测量(参见
1-2-4)。即使最大尺寸为 15mm 以上，但测量镜片脚时激光识别形状
小于 15mm 时，由于要进行同时测量，可能会发生元件接触。请依照
扩散镜片的最大尺寸通过贴片数据指定 Head，或 通过[机器设置]、[规
格单元]，设定使用 Head(L1～L6)，根据镜片尺寸，拉开设定间隔，
并进行优化。
(2)吸嘴的选定
扩散镜片的吸取，请根据镜片尺寸，尽量从标准吸嘴中选择姿势平坦均匀、可确保稳定吸取的吸嘴进行
设定。如果吸取面为凸镜片形状的曲面时，请选择 507・ 508 等大号吸嘴，以使吸取姿势稳定。（ 参见
1-2-5）
选择的吸嘴的吸取状况，可通过手动控制进行确认。请参见后面的第 8 章 手动控制。
①
②
③
激光高度 0
-Z
注意
