第 1 部基本篇第 5 章数据库 5-1 第 5 章数据库数据库用于注册元件数据。将制成的元件数据注册到数据库，用元件名进行管理。用「编辑程序」制作生产程序时，只要指定数据库中已注册的元件名，即可很容易地制作元件数据。本章主要介绍数据库的使用方法。・如果服务器部件 DB 你正在使用，因为您所管理的生产支持系统的服务器端部件数据库，也就是显示生产支持系统的特定物…

第 1 部基本篇第 4 章制作生产程序

4-236

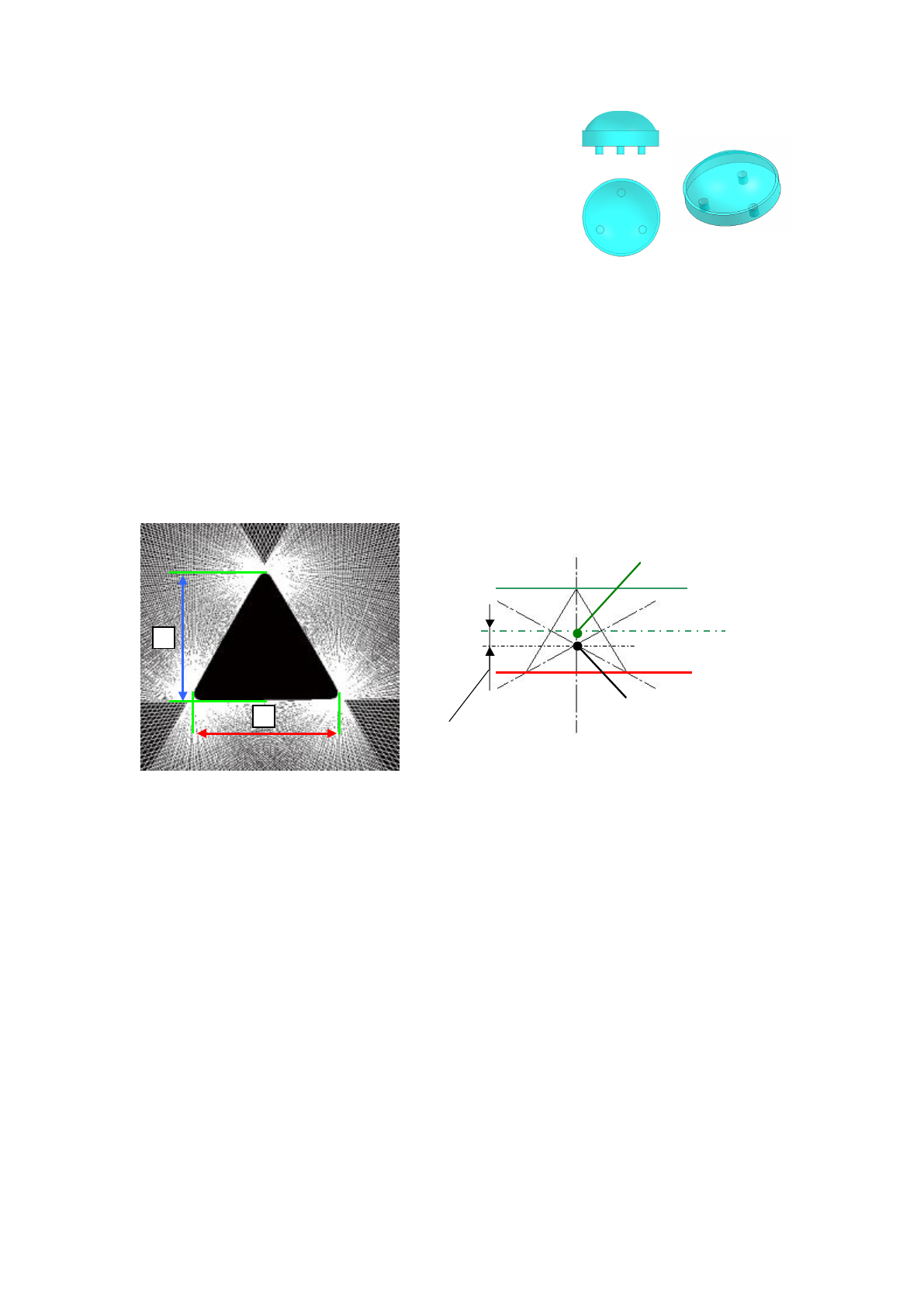

例) 3 个脚识别贴片时的贴片偏移（补正）值

以从扩散镜片的镜片中心向相等的 3 个方向设置脚的

扩散镜片为例，贴片偏移（补正）值的设定方法如下：

以扩散镜片示例：对镜片上设置的 3 个脚进行激光识别，设定[激光高度]，输入从镜片上部至脚的中央的

尺寸，输入负值。

对扩散镜片上设置的 3 个脚进行激光识别时，可识别出以各脚为顶点的三角形状图(变换线图)。请设定其

外形尺寸，输入宽：尺寸 a、长：尺寸 b。该扩散镜片的中心即为识别出的三角形的重心位置。

但扩散镜片贴片使用的灵活 3，是以识别出的元件形状的尺寸（宽・长）的中央为元件中心，以此点为中

心进行贴片。因此，上述示例的扩散镜片，在激光识别计算出的元件形状的 XY 中心与实际的镜片中心（三

角形重心）Y 方向上会产生偏差，贴片坐标会发生偏差。通过将产生的偏差量作为贴片偏移（补正）进行

设定，可消除贴片时的偏差。

・重心

（

镜片

中心）

・

灵活 3 Ｙ中心

坐标

・贴片偏移值

・

灵活

轴基准

个脚的

变换线简图

第 1 部基本篇第 5 章数据库

5-1

第5章数据库

数据库用于注册元件数据。

将制成的元件数据注册到数据库，用元件名进行管理。

用「编辑程序」制作生产程序时，只要指定数据库中已注册的元件名，即可很容易地制作元件数据。

本章主要介绍数据库的使用方法。

・如果服务器部件 DB 你正在使用，因为您所管理的生产支持系统的服务器端部件数据库，

也就是显示生产支持系统的特定物品的地方。

・请参照 5-1-2 章为经营贴片机侧。

请参阅生产支持系统的手册不能在贴片机端处理功能。

5-1 元件数据库

5-1-1 数据库使用方法

在「生产程序编辑」中，可运用数据库来制作元件数据。

（1）已经知道元件名时

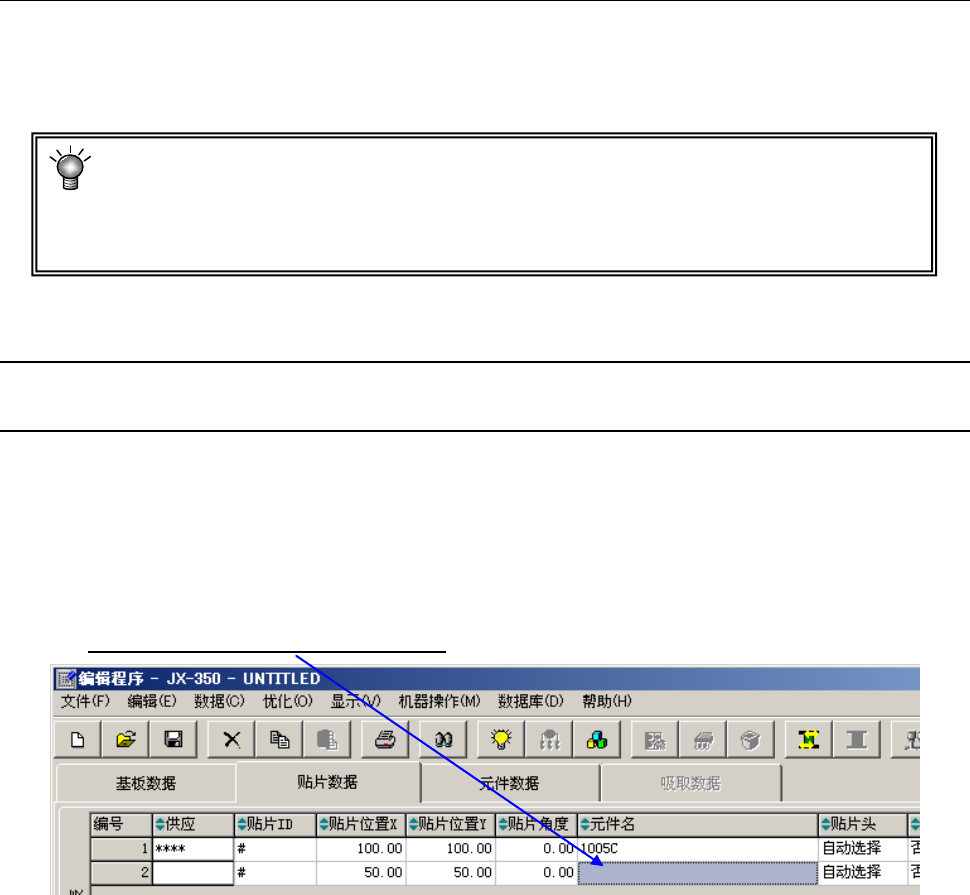

元件名已被注册到数据库时，只要在「贴片数据」中输入元件名，数据库的内容即被注册到正在

制作的生产程序中。

在此输入元件名，即可完成元件数据。

第 1 部基本篇第 5 章数据库

5-2

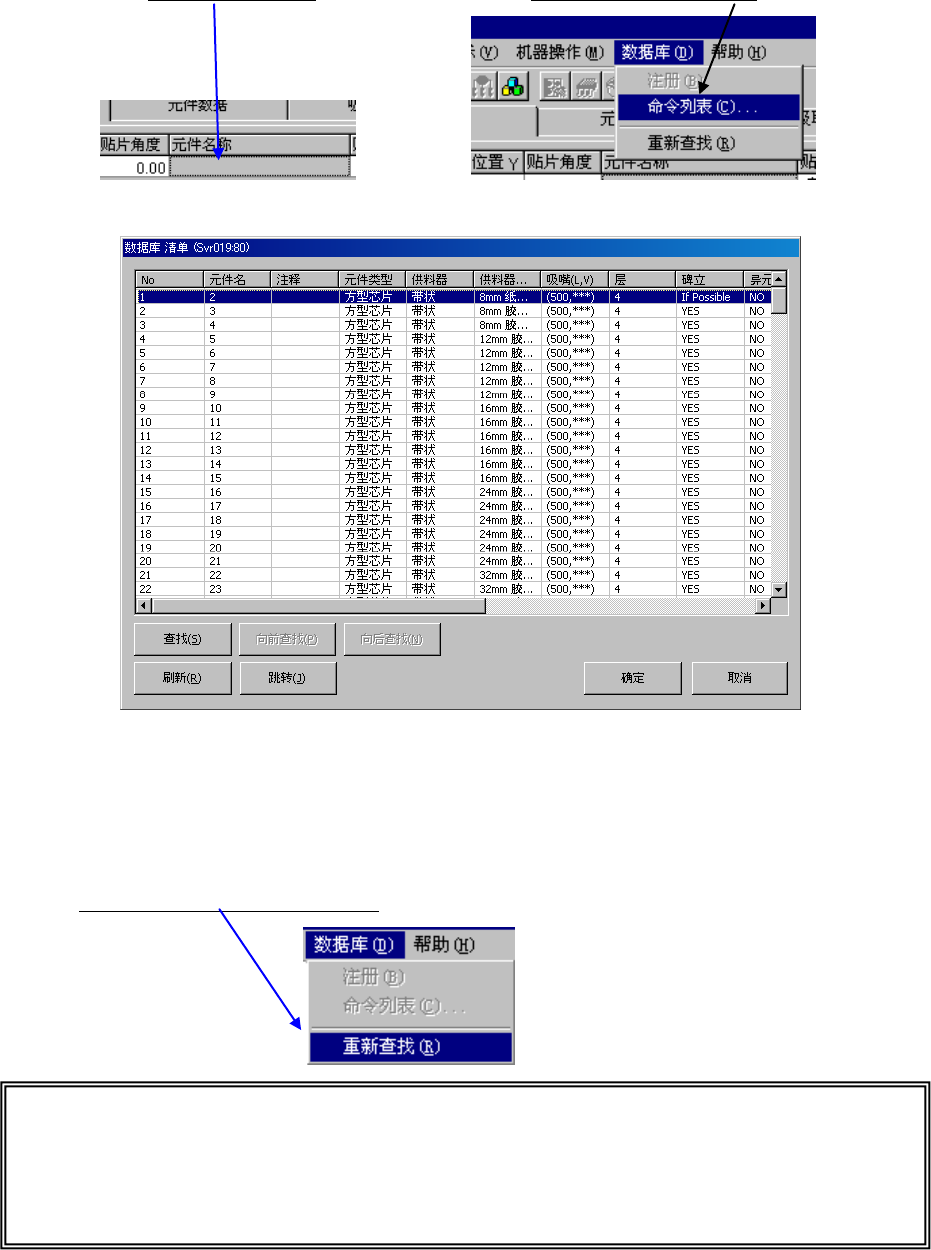

（2）不知道元件名时

打开数据库清单，从中选择要注册的元件。(命令列表功能)

<步骤>

① 请单击空白的元件名称栏。 ② 请单击「数据库」/「命令列表」。

③ 显示数据库清单。请选择元件名，单击「确定」。

（3)在贴片数据中已输入过元件名时(CAD 转换的数据等)

如果数据库中已经注册了「贴片数据」的元件名，可将数据库的元件数据统一注册到程序里。(重

新查找

※

功能)

单击「数据库」/「重新查找」。

※ 重新查找：对数据库和贴片数据的元件名进行核对，有相同的元件名时，从数据库中

调出，注册到生产程序的元件数据中。

每执行一次“重新查找”，即对贴片数据中的所有元件名进行一次核对·注册 (覆

盖)。
