第7章 机器设置
7-1 概要
设置包括吸嘴配置等的机器基本构成。
机器构成若无变化，无需改变设置值。
若增加了吸嘴、更改了基准针位置等机器的构成有变化时，请对该部分进行重新设置。
清扫吸嘴后，进行机器定期检查时，请一并检查设置值。
No.
机器设置组 设置内容
1
吸嘴配置 对 ATC 编号 1～26 分配吸嘴
(或对螺丝式吸嘴 Head 1～6 分配吸嘴)
分配的吸嘴编号
分配的吸嘴类型
分配的吸嘴安装在 Head 时的真空值
分配的吸嘴安装在 Head 时的吸嘴高度
2
无吸嘴时真空值 未安装吸嘴时的真空值
3
基准针位置 不能选择
4
外形基准位置 从机器原点起的外形基准的位置
5
废弃元件位置 小型元件的废弃位置
中型元件的废弃位置
大型元件的废弃位置
6
IC 回收带位置 不能选择
7
Head 等待位置 操作时的位置
生产时的位置
拆卸吸嘴位置
元件保护暂停位置
8
使用单元 因故障等原因在生产中无法使用装置单元(Head 等)时，设置
为“不使用”。
·如果在本项目中设置为不使用，即使没有该装置单元时完全
不能生产基板的情况下也可视为正常结束生产。
9
传送设置 延迟基板传送传感(对缺口、穿孔基板延长传送传感)、延迟单
位(时间[ms]或长度[mm])及自动调整宽度、支撑台的基板下
限、加速度、补偿量
10
信号灯 设置各动作阶段的信号灯模式
11
坏板标记读入传感器示教 使用坏板标记阅读器时
（读入坏板标记位置、非坏板标记位置、坏板标记状态）
使用 OCC 检测坏板标记时
（有标记位置、无标记位置、OCC 坏板标记阈值）
12
设置叠加画面 设置各种叠加画面系统。
13
吸取错误条件设置 设置显示吸取错误的条件。
14
检查标记脏污 设置标记脏污检测级别。
15
设置标记识别速度（选购项）
设置生产时的 BOC 标
记、区域标记、台架标记的识别轴速度。
对生产时的标记识别操作中的轴速度的变更进行设置。
16
在线连接(选购项) 如果启用该选项生产支援系统，并设置是否连接到生产支持
系统。
第 2 部 功能详解篇 第 7 章 机器设置
7-2
No.
机器设置组 设置内容
17
镀锡偏移校正功能
(选购项)
不能选择。
18
共面 不能选择。
19
MTC 吸取位置 不能选择。
20
MTS 安装位置偏移量 MTS 的选购项有效时，设置标记位置及高度校正值。
21
助焊剂涂敷装置安装位置 不能选择。
22
VCS 脏污检查 不能选择。
23
检查激光面接触 激光面接触检查的检查容限值
使用/不使用管式转换器设置
检查位置偏移/检查元件最小尺寸/检查范围
24
验证检查 不能选择。
第 2 部 功能详解篇 第 7 章 机器设置
7-3
7-2 机器设置的启动与退出
7-2-1 启动机器设置

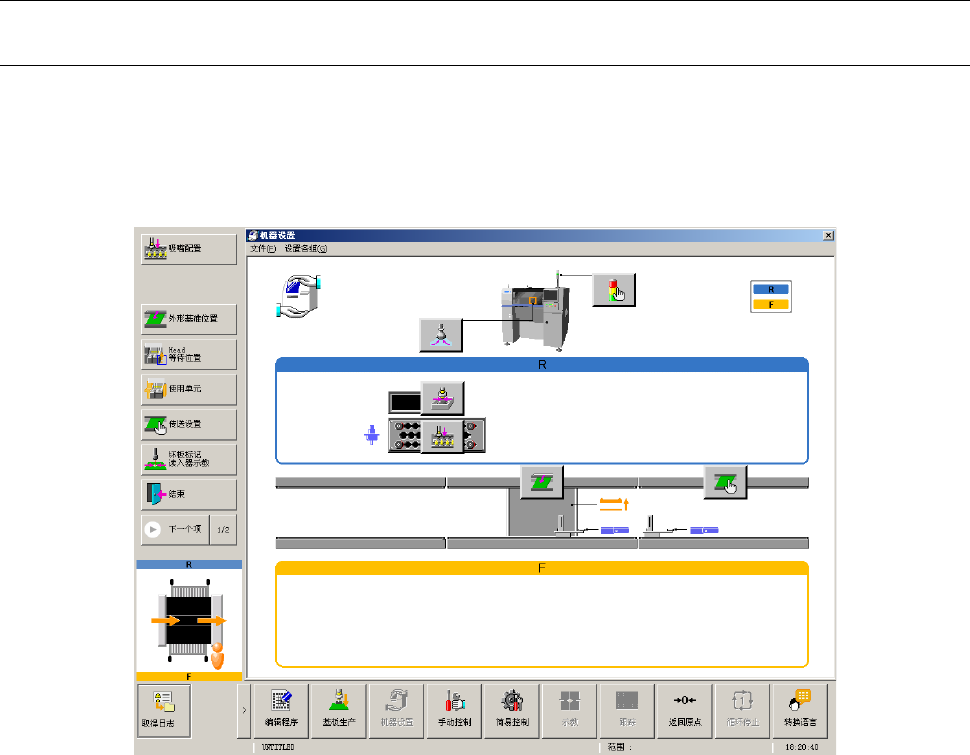

从菜单栏中选择「设置」-「机器设置」，或直接从画面下侧的功能栏中选择「机器设置」后，可显
示下图所示的机器设置初始画面。
机器设置的初始画面，左侧显示工具栏，右侧显示构成图。在工具栏里，注册有设置组常用的功
能，按下按钮即可调出各项菜单对应的功能。
初始画面是按构成图显示，按下画面上配置的按钮，即可启动图所对应的设置画面。
按下构成图中的各按键后，可显示相应的各单元设置画面。同时画面还可显示ATC滑动板、外形
气缸、支撑台、传送挡销的状态。
